Raccordements à une caméra de recul
Si vous utilisez cet appareil associé à une caméra de recul, la sélection automatique de la
vidéo provenant de la caméra de recul est possible dès que le sélecteur de vitesse est placé
sur la position
REVERSE (R).
AVERTISSEMENT
UTILISEZ CETTE ENTRÉE UNIQUEMENT POUR UNE CAMÉRA FOURNISSANT UNE IMAGE
INVERSÉE, COMME DANS UN MIROIR. TOUTE AUTRE UTILISATION POURRAIT ENTRAÎNER
DES BLESSURES OU DES DOMMAGES.
ATTENTION
• L’image dans le miroir peut être inversée.
• La caméra de recul doit être employée comme aide à la manoeuvre d’une remorque, ou au stationnement
dans un endroit exigu. Elle ne doit pas être utilisée à des fins de divertissement.
• L’objet vu dans le rétroviseur peut apparaître plus proche ou plus loin qu’en réalité.
10
English
Español
Deutsch
Français
Italiano
Nederlands
Violet/blanc
Des deux conducteurs connectés au feu de recul, connectez celui pour
lequel la tension change quand le sélecteur de vitesse est sur la position
REVERSE (R). Cette connexion permet à l’appareil de détecter si la
voiture se déplace vers l’avant ou vers l’arrière.
ATTENTION
Vous devez utiliser une
caméra capable de fournir
des images inversées,
comme dans un miroir.

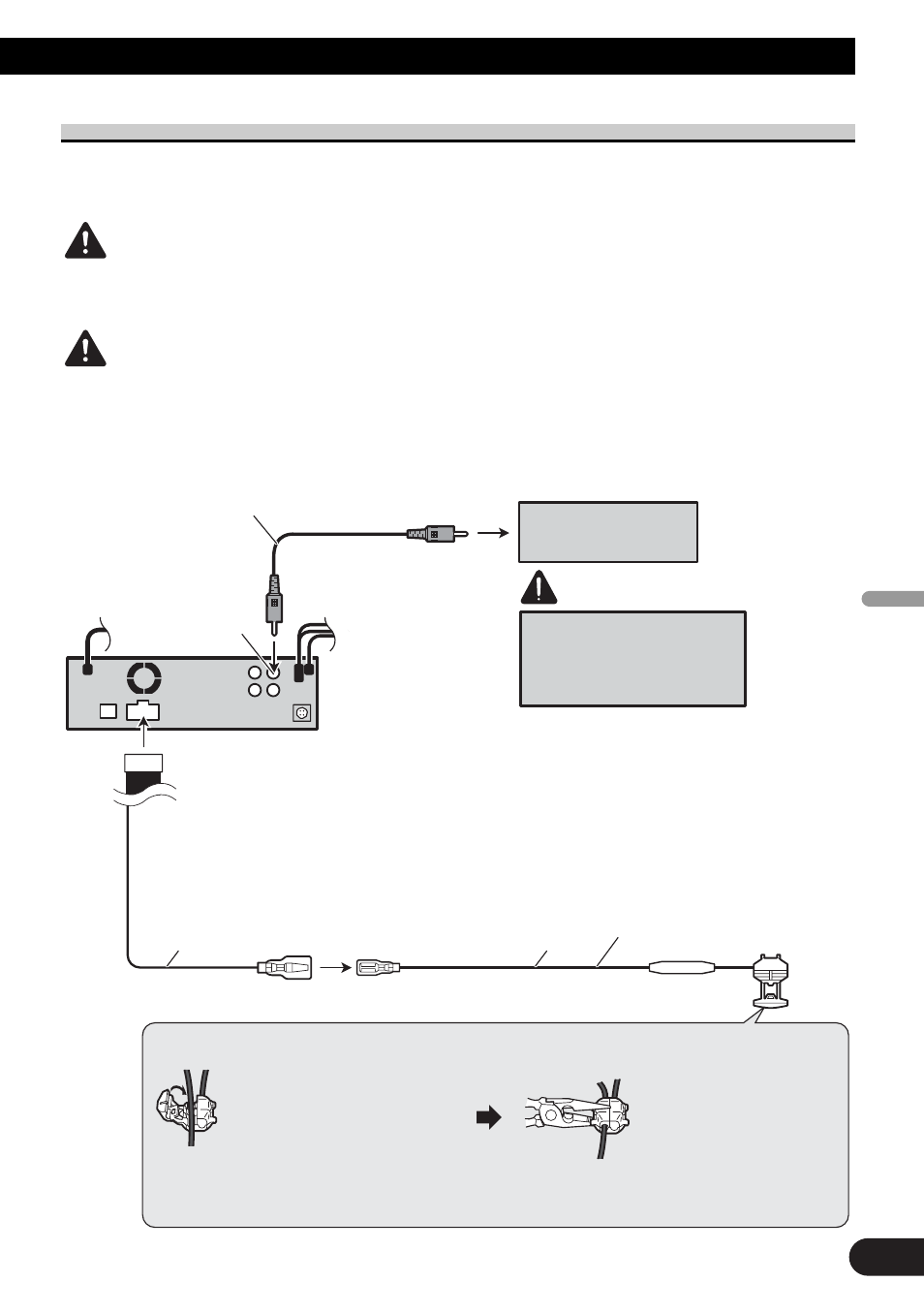

Caméra de recul
Câble à fiches
Cinch (RCA)
(vendu
séparément) À la sortie vidéo
Conducteur rallonge (fourni)
Résistance fusible
Mé thode de connexion
Remarque:
Il est nécessaire de régler V.IN sur CAMRA dans les régalages initiaux lors du raccordement
de la caméra de recul.
2. Serrez fermement
avec une pince à
mâchoires
pointues.
1. Serrez le conducteur.
8 m 15 cm
Cet appareil
Entrée vidéo
