Page 91

Nomenclature
04
13
Fr
Français

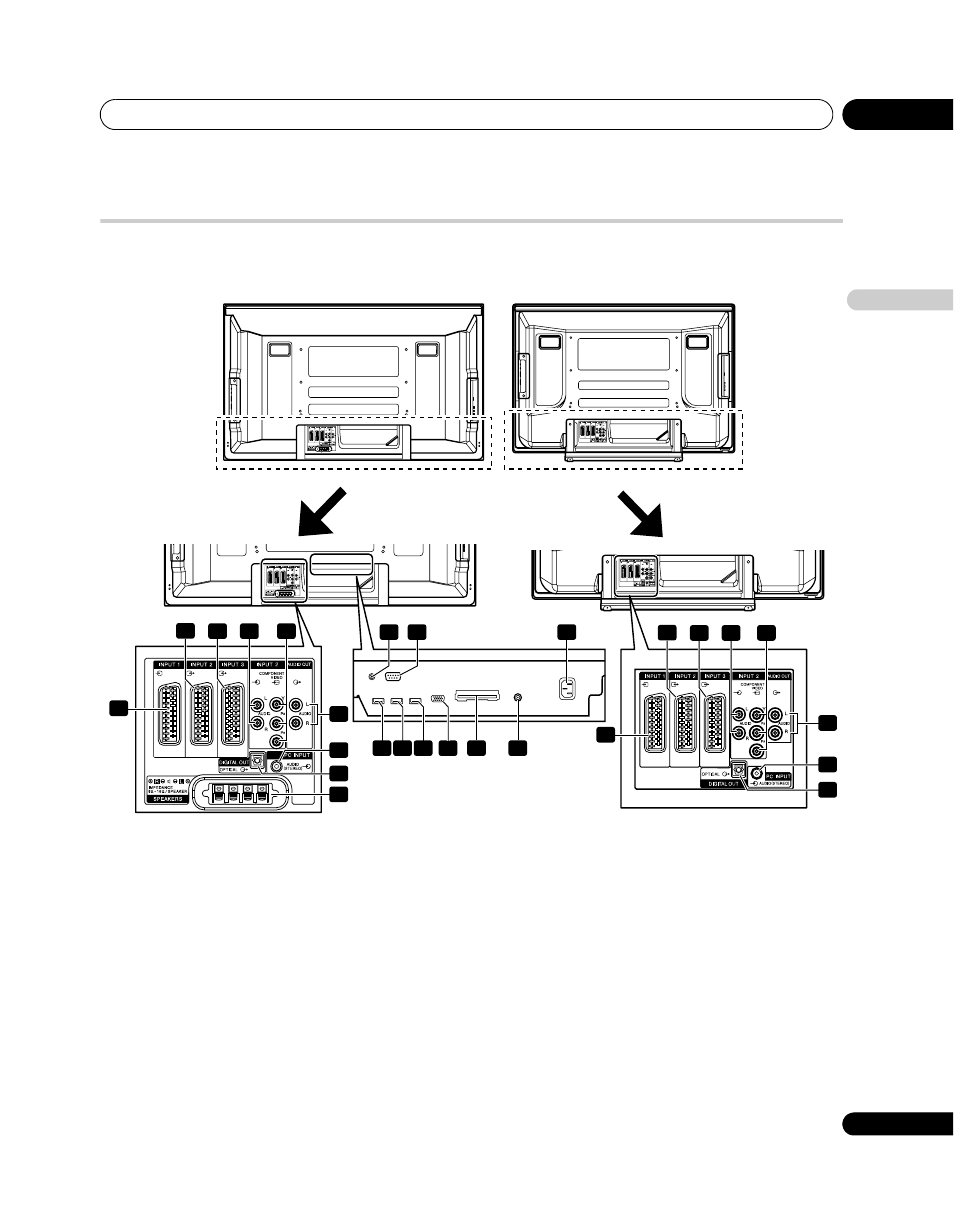

Téléviseur plasma
(Dos)
1
Prise AC IN
2
Prise RS-232C (utilisée pour la mise au point à la fabrique)
3
Prise CONTROL OUT (compatible
SR+)
4
Prise INPUT 1 (HDMI)
5
Prise INPUT 3 (HDMI)
6
Prise INPUT 4 (HDMI)
7
Prise PC INPUT (Analogique RGB)
8
Fente COMMON INTERFACE
• Pour un module CA avec une carte intelligente
9
Prise d’entrée ANT (Antenne)
• L’alimentation peut être fournie par cette prise
10 Prise INPUT 1 (SCART)
11 Prise INPUT 2 (SCART)
12 Prise INPUT 3 (SCART)
13 Prises INPUT 2 (Audio)
14 Prises INPUT 2 (COMPONENT VIDEO: Y, P
B
, P
R
)
15 Prises AUDIO OUT
16 Prise PC INPUT (Audio)
17 Prise DIGITAL OUT (OPTICAL)
18 Prises SPEAKERS (droite/gauche)
PDP-5080XD/PDP-SX5080D
PDP-4280XD/PDP-SX4280D
3
2
1
7
8
9
5 6
4
15
17
10
11
12
13
14
16
18
15
17
10
11
12
13
14
16
Les prises 1 à 9 sont les mêmes que pour le PDP-5080XD/PDP-SX5080D.
* Pour les emplacements exacts des prises, voir
la feuille se trouvant près du compartiment à
prises.
