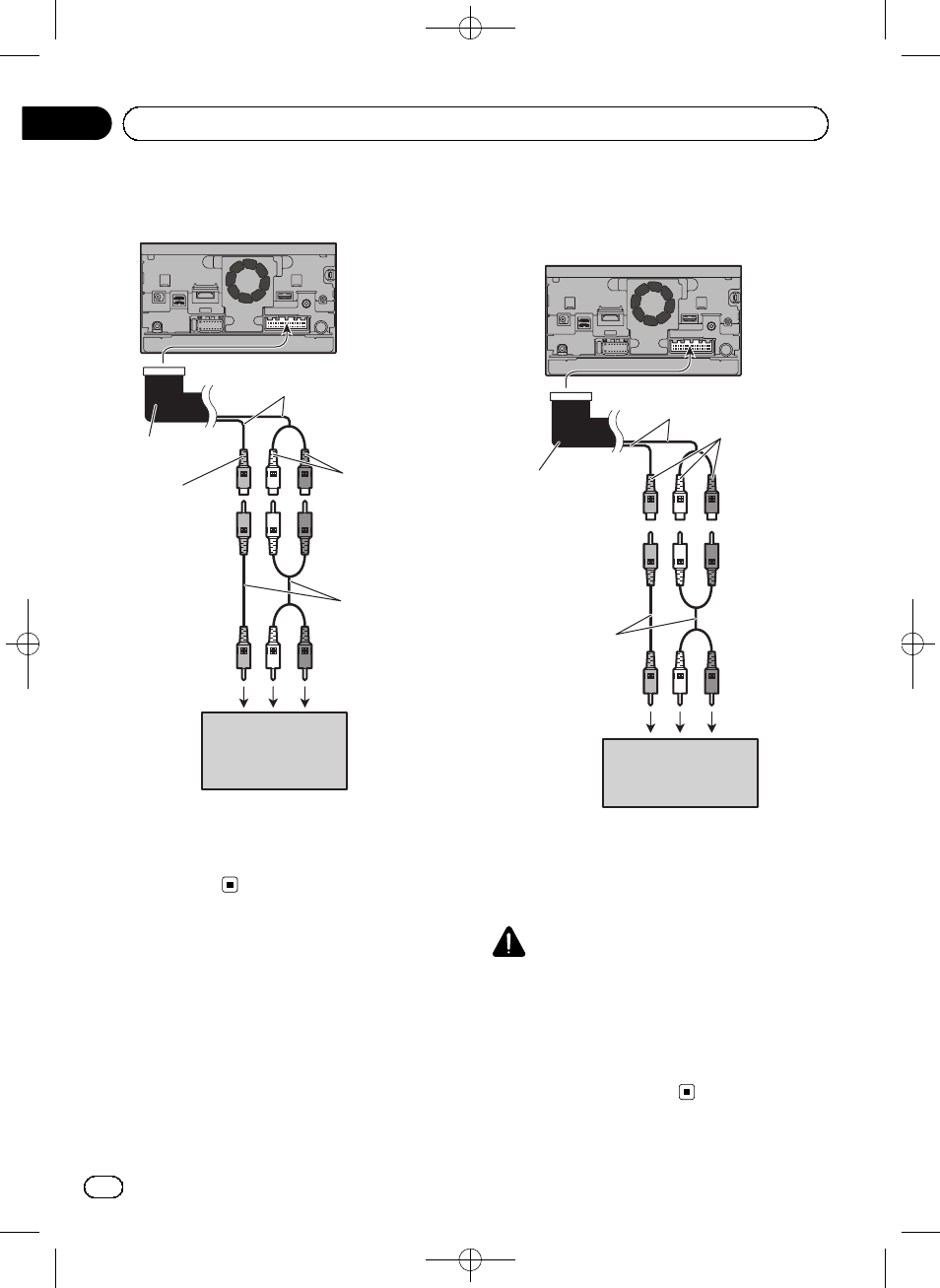

Uso di un ingresso AV (AV2)
L’unità di navigazione
20 cm
Rosso, bianco
(AUDIO INPUT)
Cavi RCA
(venduti
separatamente)
Giallo
(VIDEO INPUT)
Connettore
RCA
All’uscita video Alle uscite audio
Componente video
esterno (venduto
separatamente)
! Questa modalità è disponibile quando l’in-
gresso video 2 (AV2) è impostato su
“On”.
(Per i dettagli, vedere il Manuale di funzio-
namento.)
Quando si collega il display
posteriore
L’unità di navigazione
15 cm
Connettore RCA
Rosso, bianco, giallo
(REAR MONITOR
OUTPUT)
All’ingresso
video Agli ingressi
audio
Display posteriore con
prese d’ingresso RCA
Cavi RCA
(venduti
separatamente)
Quando si utilizza un display
posteriore collegato a un
’uscita
video posteriore
AVVERTENZA
Non installare MAI il display posteriore in un
luogo che permetta al conducente di guarda-
re la sorgente video mentre guida.
L
’uscita video posteriore di questo sistema di na-
vigazione è per il collegamento di un display per
permettere ai passeggeri sui sedili posteriori di
guardare la sorgente video.
