2 Raccordements
Raccordements 15
R
ac
cor
demen
ts
2
Assemblage des haut-
parleurs
Montage des haut-parleurs
Préparation des haut-parleurs

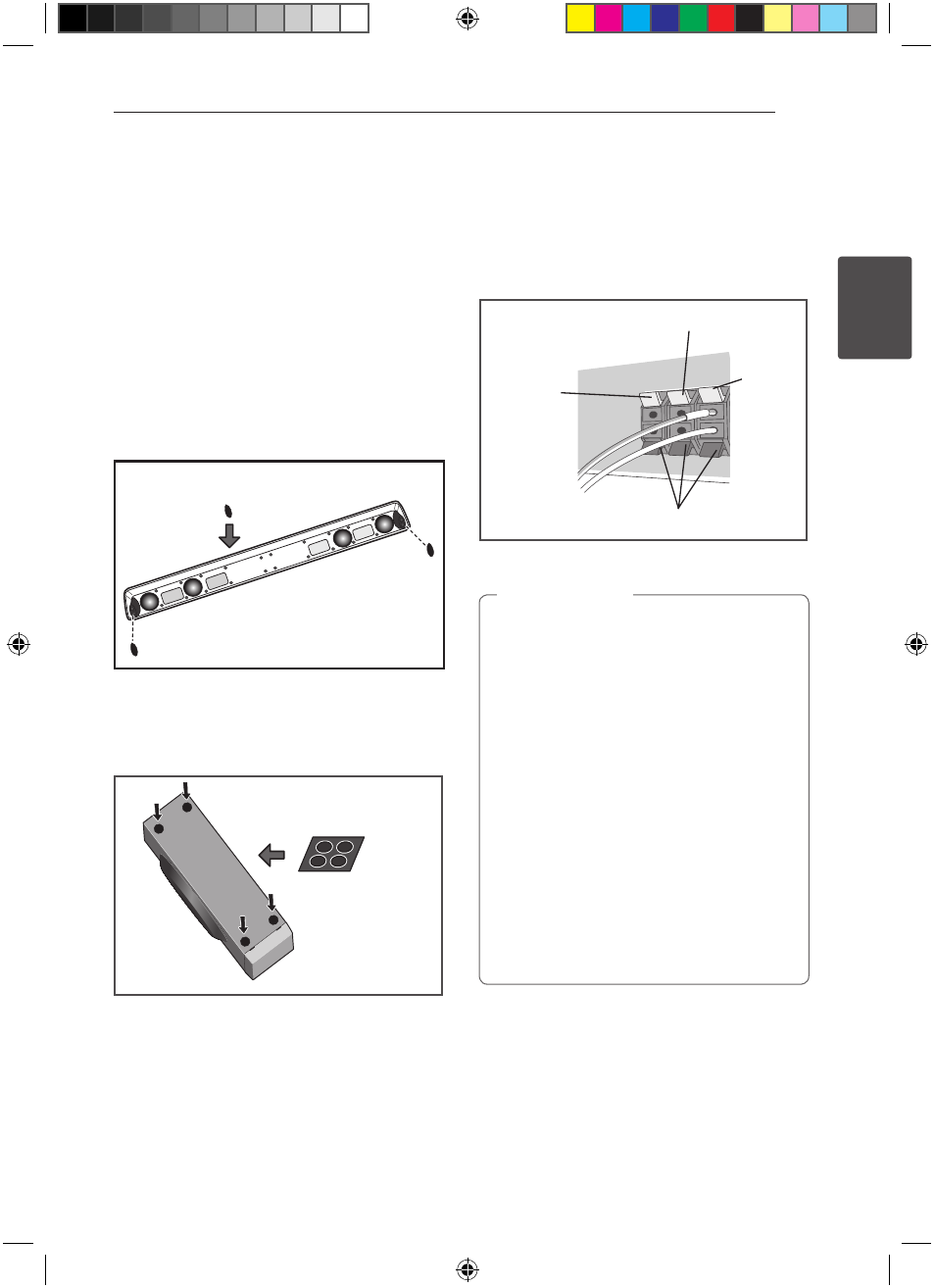

1. Fixez les tampons antidérapants au bas de
chaque socle de haut-parleur.
Pour le haut-parleur avant :
Utilisez l’adhésif fourni pour fixer les deux
tampons à la base (en bas) du socle du haut-
parleur.
White (+)
Orange (+)
Black (–)
Red (+)
Tampons antidérapants
Pour le caisson de basse :
Utilisez l'adhésif fourni pour fixer quatre grands
tampons à la base du caisson de basse.
White (+)
Orange (+)
Black (–)
Red (+)
Tampons antidérapants de
grande taille
2. Branchez les câbles au lecteur.
Branchez le fil blanc avec la ligne grise sur le
côté (+) et l'autre sur le côté (–). Pour brancher
le fil d'enceinte sur le lecteur, appuyez sur
chaque languette en plastique pour ouvrir la
borne de connexion. Insérez chaque fil dans la
borne appropriée, puis relâchez la languette.
White (+)
Orange (+)
Black (–)
Red (+)
Noir (-)
Rouge (+)
Blanc (+)
Orange (+)
y Ne pas brancher d'autres haut-parleurs que
ceux fournis avec ce système.
y Ne pas brancher les haut-parleurs fournis
sur un autre amplificateur que celui fourni
avec ce système. Tout branchement à un
autre amplificateur peut se traduire par un
dysfonctionnement ou un incendie.
y Brancher le câble pour haut-parleur du
caisson de basses (violet) sur le lecteur
(orange).
y Les bornes du haut-parleur sont chargées
avec une tension pouvant être
DANGEREUSE. Pour éviter un risque de
choc électrique lors du branchement ou
débranchement des câbles, il faut veiller à
retirer le cordon d’alimentation de la prise
avant d’être en contact avec des parties non
isolées.
, >
Attention
