Ru-6

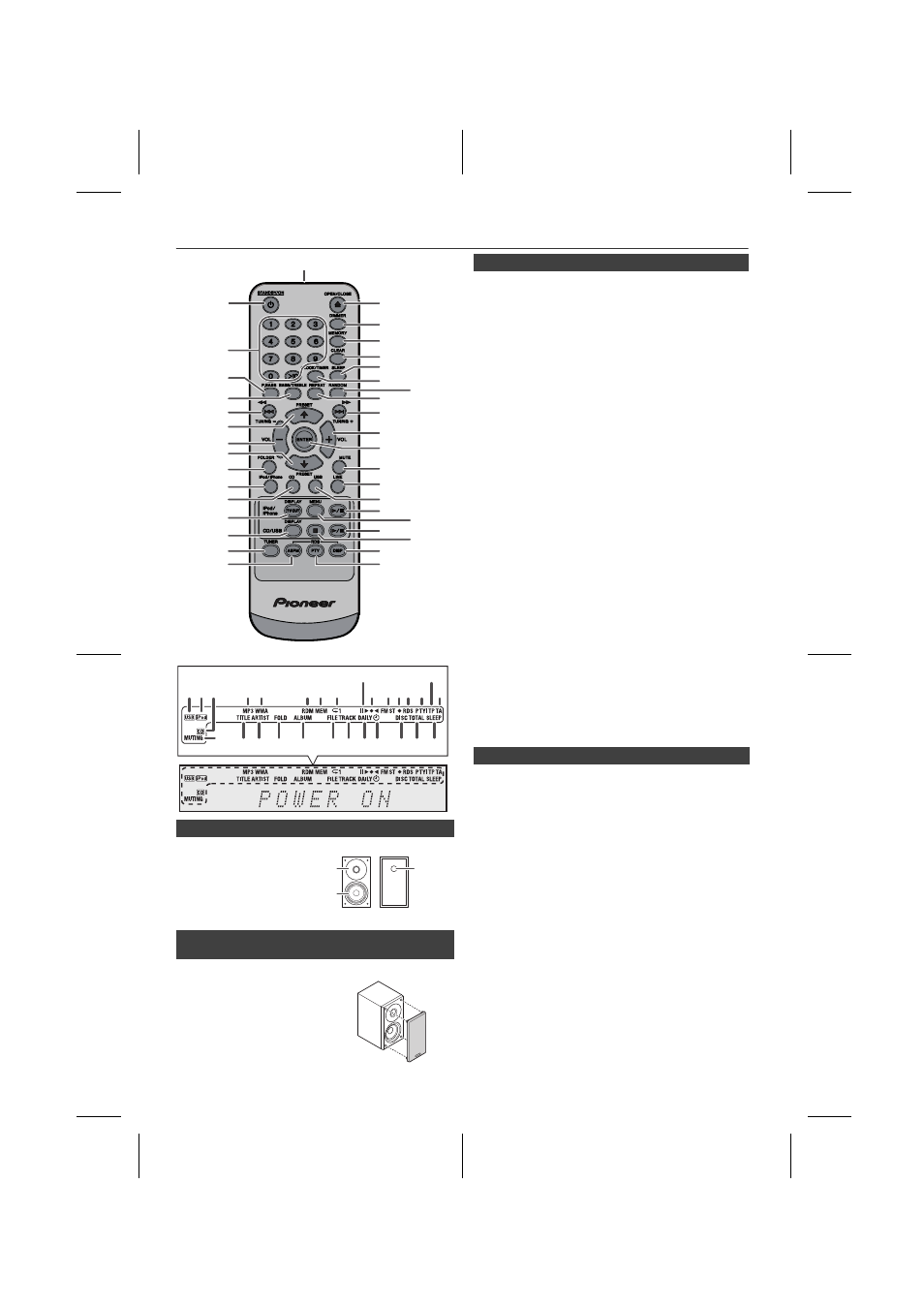

Органы управления и индикаторы (продолжение)
Стр.
1. Датчик дистанционного управления . . . . . . . . . . 8
2. Кнопка STANDBY/ON . . . . . . . . . . . . . . . 9, 11, 13, 21
3. Цифровые кнопки . . . . . . . . . . . . . . . . . . . . . . . . . 14
4. Кнопка P.Bass . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
5. Кнопка низких/высоких частот . . . . . . . . . . . . . . . 9
6. Кнопка настройки вниз, пропуска назад, быстрой
перемотки назад, установки времени
назад . . . . . . . . . . . . . . . . . . . 9, 12, 13, 16, 18, 19, 21
7. Кнопка настройки тюнера вверх, управления
курсором iPod вверх. . . . . . . . . . . . . . 11, 12, 16, 18
8. Кнопка уменьшения громкости. . . . . . . . . . . . . . . 9
9. Кнопка настройки тюнера вниз, управления
курсором iPod вниз. . . . . . . . . . . . . . . 11, 12, 16, 18
10. Кнопка папки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
11. Кнопка iPod/iPhone . . . . . . . . . . . . . . . . . . . . . . . . 11
12. Кнопка CD . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
13. Кнопка iPod/iPhone DISPLAY TV OUT . . . . . . 11, 12
14. Кнопка CD/USB DISPLAY . . . . . . . . . . . . . . . . . . . 16
15. Кнопка настройки тюнера . . . . . . . . . . . . . . . 18, 19
16. Кнопка RDS ASPM . . . . . . . . . . . . . . . . . . . . . . . . . 19
17. Кнопка открытия/закрытия . . . . . . . . . . . . . . . . . 13
18. Кнопка настройки затемнения . . . . . . . . . . . . . . . 9
19. Кнопка запоминания. . . . . . . . . . . . . . . . . . . . 14, 18
20. Кнопка стирания . . . . . . . . . . . . . . . . . . . . . . . 14, 20
21. Кнопка перехода в спящий режим . . . . . . . . . . . 23
22. Кнопка установки часов/таймера. . . . . . . . . . 9, 22
23. Кнопка воспроизведения в случайной
последовательности . . . . . . . . . . . . . . . . . . . 12, 14
24. Кнопка повторного воспроизведения . . . . . 12, 14
25. Кнопка настройки вверх, пропуска вперед,
быстрой перемотки вперед, установки
времени вперед . . . . . . . . . 9, 12, 13, 16, 18, 19, 21
26. Кнопка увеличения громкости . . . . . . . . . . . . . . . 9
27. Кнопка Enter . . . . . . . . . . . . . . . . . . . . . . . . . 9, 11, 12
28. Кнопка отключения звука . . . . . . . . . . . . . . . . . . . 9
29. Кнопка линейного входа . . . . . . . . . . . . . . . . . 8, 25
30. Кнопка USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
31. Кнопка воспроизведения/паузы
iPod/iPhone . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
32. Кнопка меню iPod/iPhone. . . . . . . . . . . . . . . . . . . 12
33. Кнопка воспроизведения/паузы
CD/USB . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12, 13, 14
34. Кнопка остановки CD/USB . . . . . . . . . . . . . . . 13, 14
35. Кнопка дисплея RDS . . . . . . . . . . . . . . . . . . . . . . 19
36. Кнопка RDS PTY. . . . . . . . . . . . . . . . . . . . . . . . . . . 19
Стр.
1. Индикатор USB . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
2. Индикатор iPod . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
3. Индикатор компакт-диска . . . . . . . . . . . . . . . . . . 13
4. Индикатор MP3 . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
5. Индикатор WMA. . . . . . . . . . . . . . . . . . . . . . . . . . . 13
6. Индикатор RDM (воспроизведение в случайной
последовательности) . . . . . . . . . . . . . . . . . . . . . . 14
7. Индикатор MEM (память) . . . . . . . . . . . . . . . . . . . 14
8. Индикатор повтора . . . . . . . . . . . . . . . . . . . . . . . . 14
9. Индикатор воспроизведения/паузы . . . . . . . . . 12
10. Индикатор настройки FM/AM. . . . . . . . . . . . . . . . 18
11. Индикатор режима стерео FM . . . . . . . . . . . . . . . 18
12. Индикатор станции в стереорежиме . . . . . . . . . 18
13. Индикатор RDS . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
14. Индикатор PTY. . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
15. Индикатор TP . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
16. Индикатор TA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
17. Индикатор приглушения звука . . . . . . . . . . . . . . . 9
18. Индикатор названия . . . . . . . . . . . . . . . . . . . . . . . 16
19. Индикатор исполнителя. . . . . . . . . . . . . . . . . . . . 16
20. Индикатор папки . . . . . . . . . . . . . . . . . . . . . . . . . . 16
21. Индикатор альбома . . . . . . . . . . . . . . . . . . . . . . . 16
22. Индикатор файла . . . . . . . . . . . . . . . . . . . . . . . . . 16
23. Индикатор дорожки . . . . . . . . . . . . . . . . . . . . . . . 14
24. Индикатор ежедневного таймера. . . . . . . . . . . . 21
25. Индикатор одноразового таймера . . . . . . . . . . . 21
26. Индикатор диска . . . . . . . . . . . . . . . . . . . . . . . . . . 13
27. Суммарный индикатор. . . . . . . . . . . . . . . . . . . . . 16
28. Индикатор спящего режима . . . . . . . . . . . . . . . . 23
n
Акустическая система
1. Высокочастотный
динамик
2. Низкочастотный
динамик
3. Фазоинверторный
порт
n
Съемные защитные решетки
громкоговорителей (только X-HM20)
При снятии защитных решеток
громкоговорителей убедитесь в
отсутствии контакта с диафрагмами
громкоговорителей.
32*
27
19
26
25
4
7
10
5
8
16
6
2
3
1
18
17
31*
36
35
30
9
11*
13*
14
15
20
28
29
33
34
12
21
22
24
23
*Кнопки 11, 13, 31, 32 доступны только для X-HM20.
1
4 5
6 7 8
9
10 11
13
12
14
15
16
28
27
26
24 25
23
22
19
18
21
20
17
2 3
2
1
3
n
Пульт дистанционного управления
n
Дисплей
