Подключение 02
7
Ru
Глава 2:
Подключение

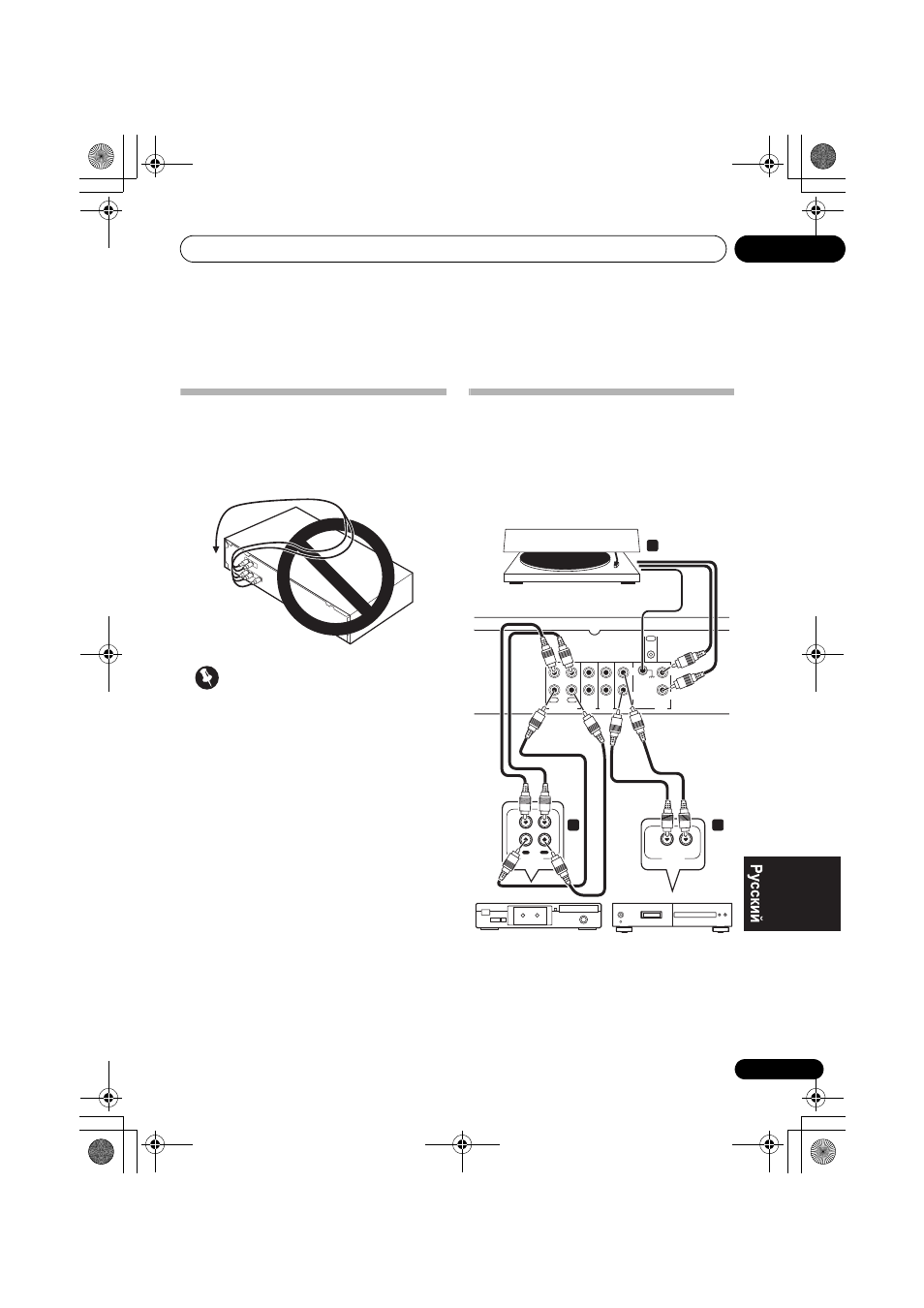

Подключение кабелей
Не перегибайте кабели поверх устройства (как
показано на иллюстрации). В этом случае
создаваемое трансформаторами устройства
электромагнитное поле может вызвать
фоновый шум в динамиках.
Внимание
• Прежде чем устанавливать или изменять
соединения, отключите электропитание и
отсоедините шнур питания от розетки.
Подключение аудио
компонентов
Количество и тип подключений зависит от
типа компонента, который вы подсоединяете.
Следуйте приведенным ниже инструкциям для
подключения CD-проигрывателя, кассетного
магнитофона, проигрывателя пластинок или
другого аудио компонента.
1 Подключите аналоговые аудио
выходы CD-проигрывателя (или
другого компонента) к CD входам на
усилителе.
TUNER AUX CD PHONO
L
R
GND L
R
SIGNAL
CONTROL
OUT
TAPE
IN
PLAY
OUT
REC
R
L
AUDIO IN/OUT
OUT
R L
AUDIO OUT
1 2
PLAY
OUT IN
REC
3
Проигрыватель пластинок
Кассетная дека и т.п.
Этот усилитель
CD-проигрыватель и т.д.
D6
