Branchement du cordon d, Alimentation 61, Regroupement des câbles – Pioneer AVIC-F220 User Manual
Page 61: Branchement du cordon d ’alimentation, 03 branchement du système

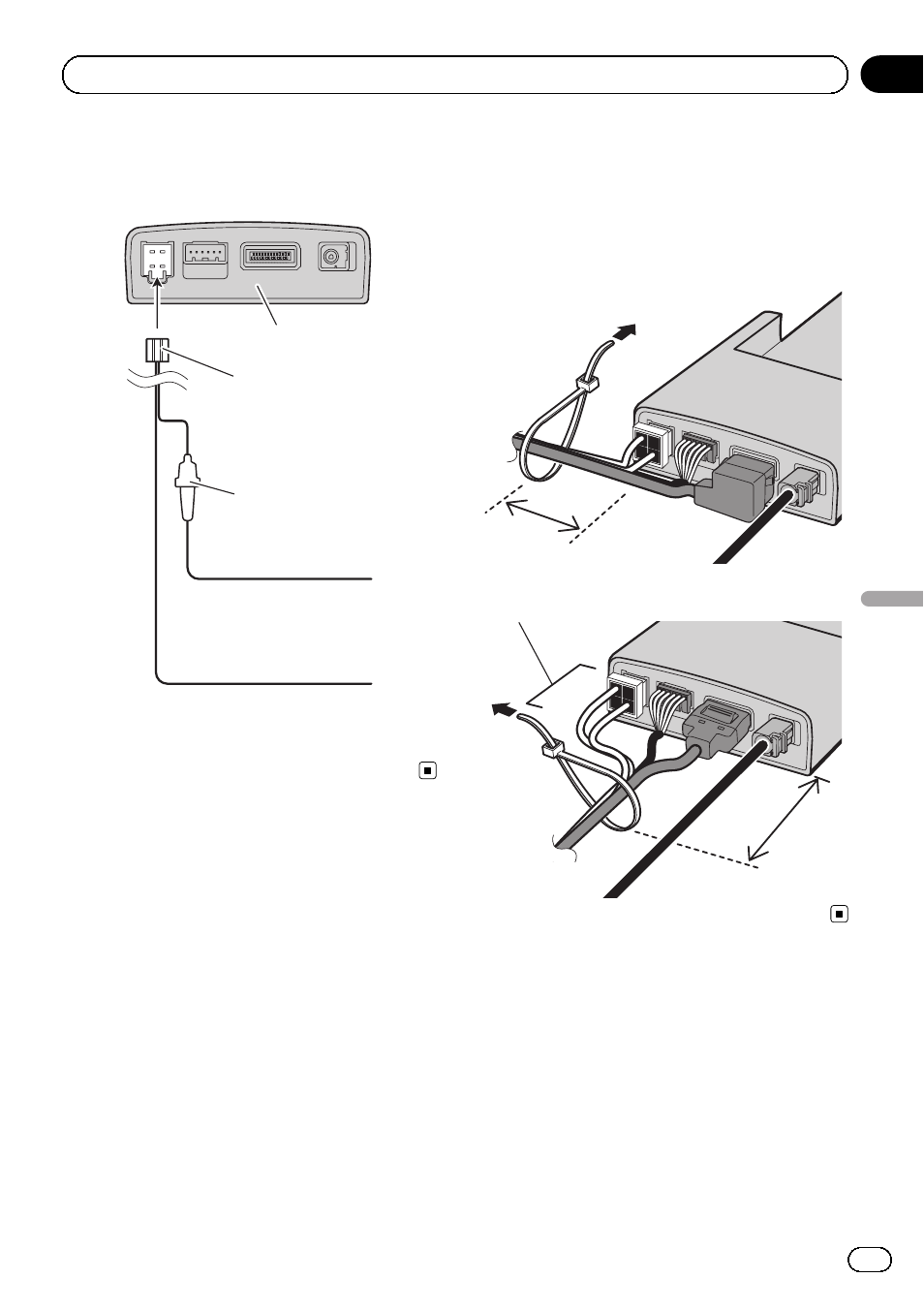

Branchement du cordon
d
’alimentation
Jaune
À une borne toujours sous
tension quelle que soit la
position du contacteur
d’allumage.
Noir (masse)
À la carrosserie (partie
métallique) du véhicule.
Cordon
d’alimentation
Base
Porte-fusible
Regroupement des câbles
Regroupez ensemble les câbles qui pendent
pour empêcher leur rupture.
% Reliez-les ensemble avec l’attache.
4 cm à 8 cm
Laissez assez de jeu entre chaque connecteur et l
’atta-
che.
4 cm à 8 cm
Fr
61
Section
Français
03
Branchement du système
