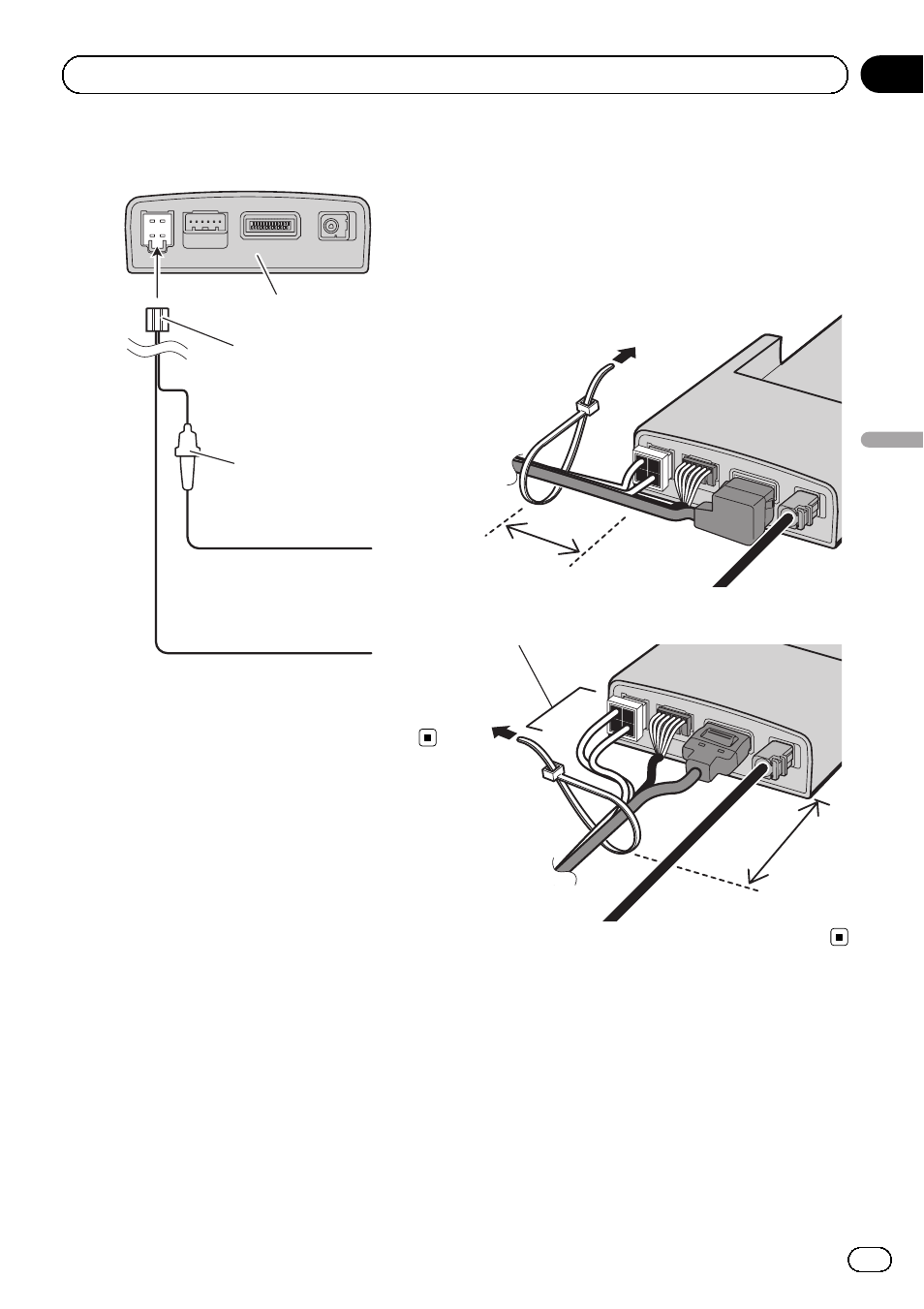

Stromkabel anschließen
Gelb
An Anschluss, an dem
immer Strom anliegt, egal in
welcher Stellung der
Zündschlüssel steht.
Schwarz (Masse)
Zur Fahrzeugkarosserie
(Metall)
Netzkabel
Grundgerät
Sicherungshalter
Bündeln der Kabel
Bündeln Sie lose Kabel, um Kabelbrüche zu
vermeiden.
% Verwenden Sie zum Bündeln der Kabel
verriegelnde Kabelbinder.
4 cm bis 8 cm
Lassen Sie ausreichend losen Spielraum zwischen An-
schluss- und Bündelpunkt.
4 cm bis 8 cm
