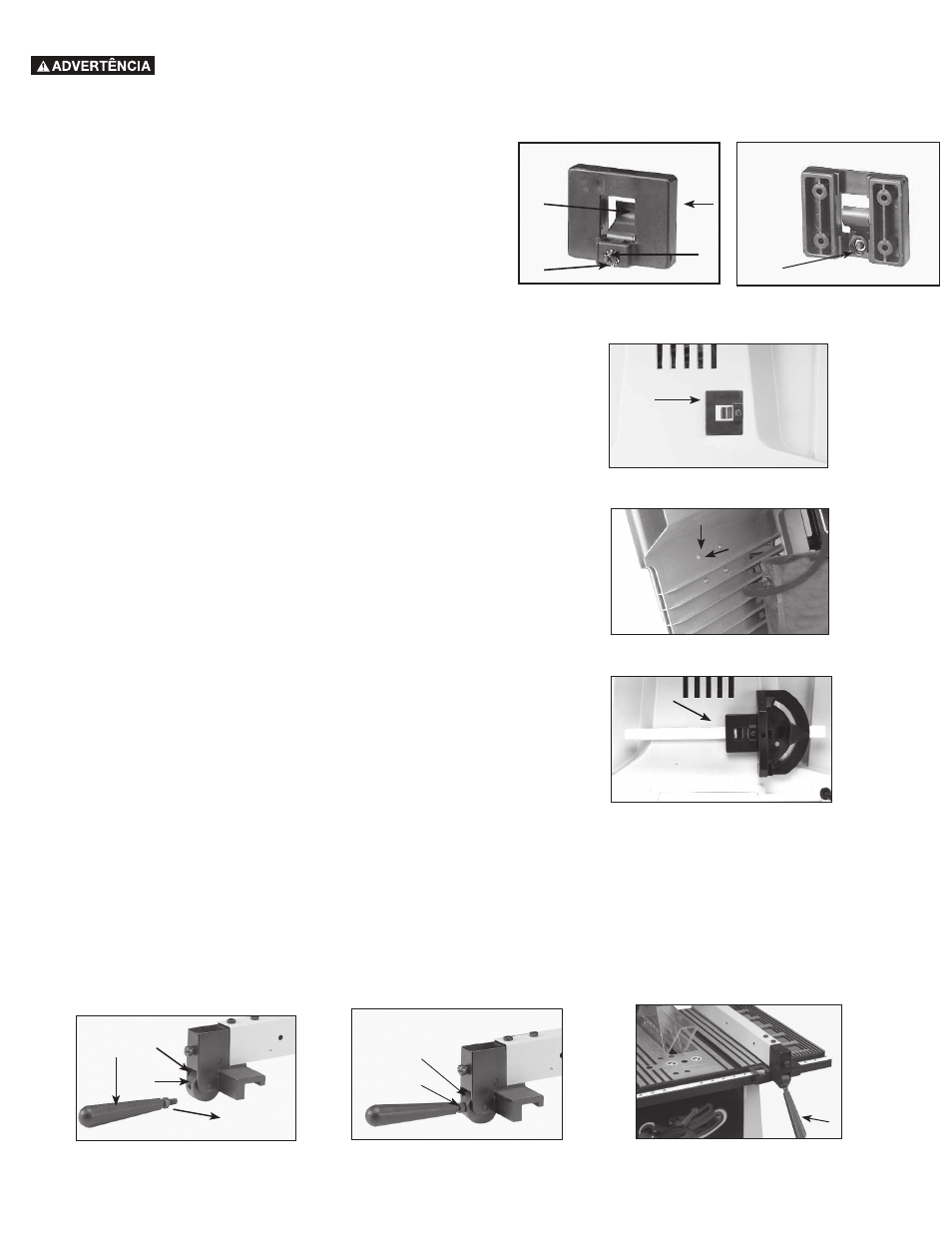

1. Fixe o grampo de pressão (E) Fig. 19 no prendedor do graminho (A) usando um parafuso de
cabeça cônica de M4x.7x10mm (F), arruela de pressão do dente externo de 3/16” (B) e uma
porca sextavada de M4x.7.
OBSERVAÇÃO: A porca sextavada (G) Fig. 20 será ajustada no encaixe localizado na
parte de trás do prendedor do graminho (A) Fig. 19 para manter o grampo de pressão
(E) firme no prendedor.
2. Fixe o prendedor do graminho (A) Fig. 21 no lado esquerdo do compartimento da serra
usando os quatro parafusos M4x.2x10mm (B) Fig. 22 e arruelas lisas 3/16” (C) de dentro do
compartimento da serra.
3. A Fig. 23 mostra o graminho (D) inserido no prendedor.
FIXANDO O PRENDEDOR DO GRAMINHO
DESCONECTE O EQUIPAMENTO DA FONTE DE ENERGIA.
MONTAGEM DA GUIA DE CORTE
1. Desenrosque a rosca sextavada M8x1.25 (A) Fig. 24 na cavilha do punho até aproximadamente
a metade (B).
2. Rosqueie o punho (B) Fig. 24 no furo roscado (C) no came da guia de corte (D). Aperte a porca
sextavada (A) Fig. 25 em contato com o disco (D).
3. A guia de corte normalmente fica no lado direito da bancada da serra. Eleve a alça de trava (B)
Fig. 26 e posicione a guia de corte na bancada. Para travar a guia, empurre o punho para baixo
(B) Fig. 26.
Fig. 19
E
F
A
B
Fig. 20
G
Fig. 21
Fig. 22
Fig. 23
Fig. 24 Fig. 25
A
D
C
B
D
A
B
C
D
A
B
Fig. 26
