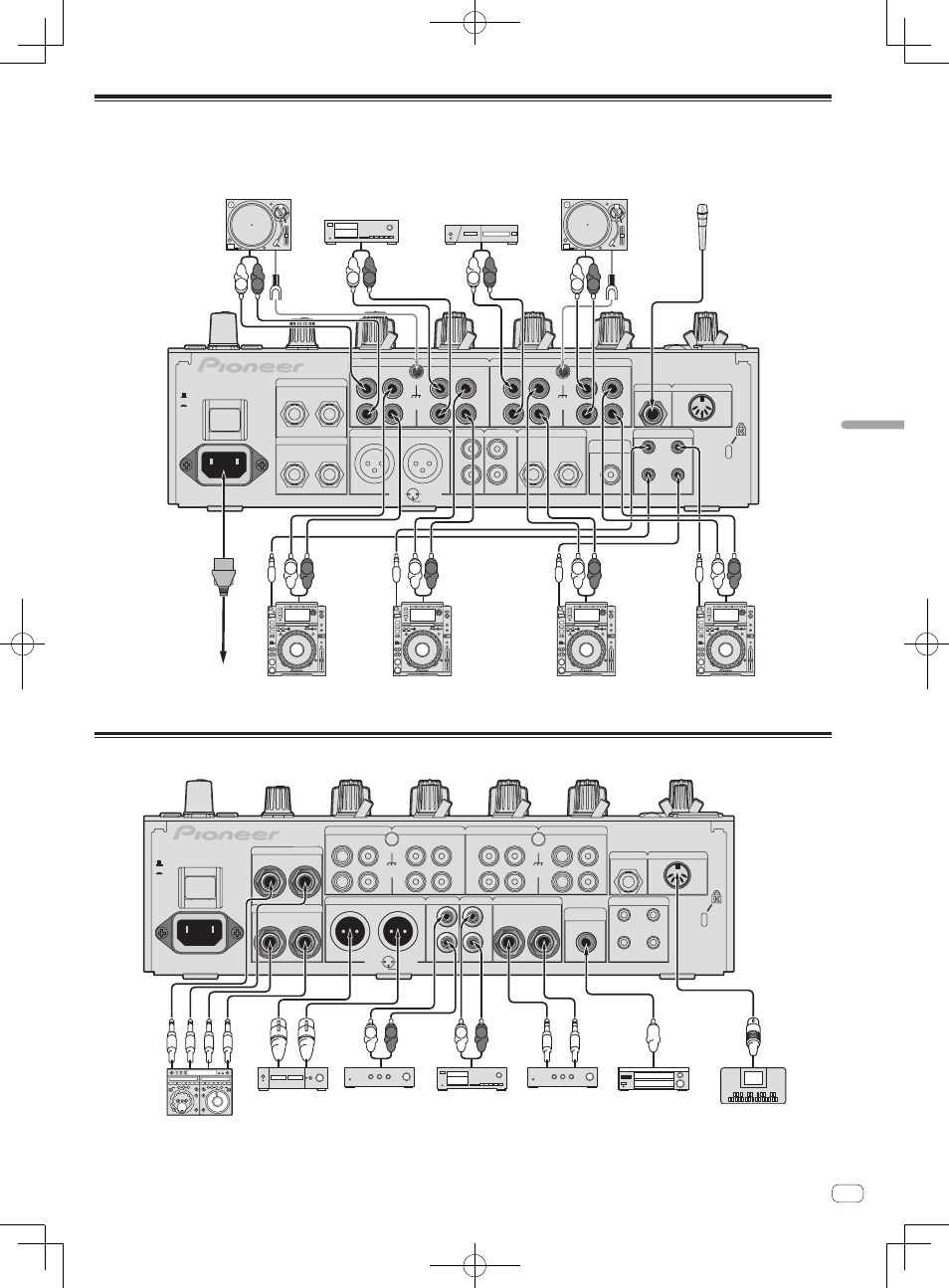

Collegamento dei terminali di ingresso
! Nel creare un DVS (Digital Vinyl System, sistema vinile digitale) combinando un computer, un interfaccia audio, ecc., fare attenzione nel collegare
l’interfaccia audio ai terminali di ingresso di questa unità e fare attenzione alle impostazioni dei selettori di ingresso.
Consultare anche le istruzioni per l’uso del software DI e dell’interfaccia audio.
OFF
RETURN
L
1 GND 2 HOT
3 COLD
L R
R
L
R
L R L
R
CH 4 CH 3
L
R
PHONO
CH 1
CD/ LINE
L
R
PHONO CD/ LINE
L
R R
LINE CD/ LINE
L
LINE CD/ LINE
SIGNAL GND SIGNAL GND
TRS
MASTER1 BOOTH REC OUT MASTER2
MIC2 MIDI OUT
CH1
CH2
CONTROL
DIGITAL
MASTER OUT
CH 2
(MONO)
L R (MONO)
SEND
POWER
AC IN
ON
CH3
CH4
L R
L R L R
L R L R
L R L R L R
Lettore analogico Riproduttore di cassette, lettore CD, ecc.
(dispositivi di riproduzione a livello di linea)
Lettore analogico Microfoni
Ad una presa di
corrente Lettori DJ Pioneer Lettori DJ Pioneer
! Per usare la funzione fader start di questa unità, collegare un cavo di controllo (a pagina 14).
Collegamento dei terminali di uscita
OFF
RETURN
L
1 GND 2 HOT
3 COLD
L R
R
L
R
L R L
R
CH 4 CH 3
L
R
PHONO
CH 1
CD/ LINE
L
R
PHONO CD/ LINE
L
R R
LINE CD/ LINE
L
LINE CD/ LINE
SIGNAL GND SIGNAL GND
TRS
MASTER1 BOOTH REC OUT MASTER2
MIC2 MIDI OUT
CH1
CH2
CONTROL
DIGITAL
MASTER OUT
CH 2
(MONO)
L R (MONO)
SEND
POWER
AC IN
ON
CH3
CH4
L R L R
Unità per effetti esterna 1
Amplificatore
di potenza
Amplificatore
di potenza
Amplificatore di
potenza (per
monitor da cabina)
Registratore a cassette, ecc.
(dispositivo di registrazione di
segnale analogico)
Dispositivo con
ingresso audio
digitale
Sequencer MIDI
1 Collegare anche un’unità effetti esterna al terminale [RETURN] (terminale di ingresso).
