6 It
Collegamenti
Prima di fare o modificare collegamenti, non mancare di spegnere l’apparecchio e di scollegare il cavo di alimentazione.
Consultare le istruzioni per l’uso del componente da collegare.
Collegare il cavo di alimentazione dopo che tutti i collegamenti fra dispositivi sono stati fatti.
Usare solo il cavo di alimentazione accluso.

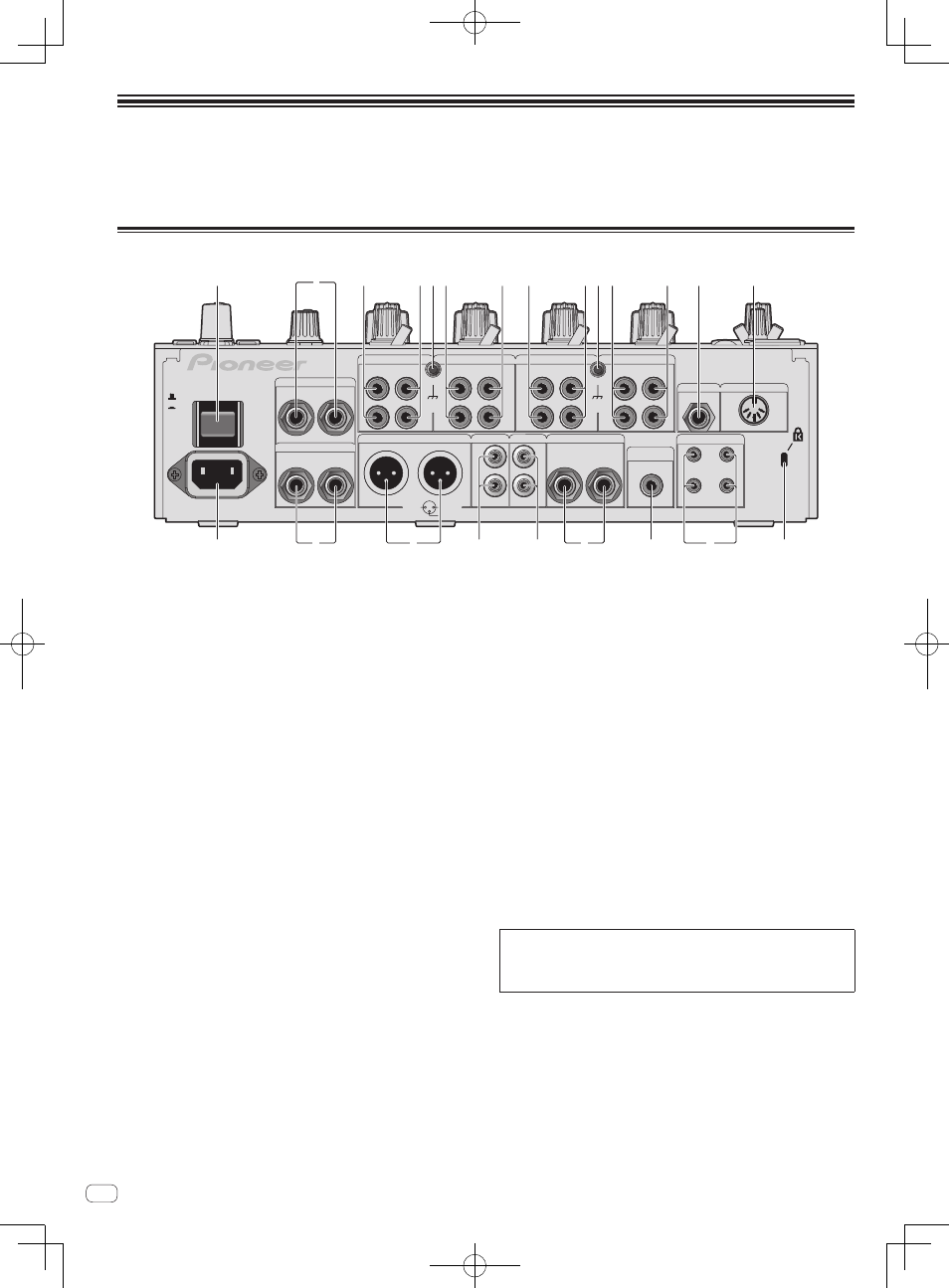

Pannello posteriore
OFF
RETURN
L
1 GND 2 HOT
3 COLD
L R
R
L
R
L R L
R
CH 4 CH 3
L
R
PHONO
CH 1
CD/LINE
L
R
PHONO CD/LINE
L
R R
LINE CD/LINE
L
LINE CD/LINE
SIGNAL GND SIGNAL GND
TRS
MASTER1 BOOTH REC OUT MASTER2
MIC2 MIDI OUT
CH1
CH2
CONTROL
DIGITAL
MASTER OUT
CH 2
(MONO)
L R (MONO)
SEND
POWER
AC IN
ON
CH3
CH4
1 3 4 6 4 6 4 3 4 5 5 7 8 2
d e b 9 h a c g f
1 Pulsante POWER (a pagina 14)
Accende e spegne questa unità.
2 Terminali RETURN (a pagina 7)
Collegare al terminale di uscita di un’unità effetti esterna. Se si è
collegato solo il canale [L (MONO)], l’ingresso del canale viene
mandato simultaneamente al canale [L (MONO)] [R].
3 Terminali PHONO (a pagina 7)
Collegare un dispositivo di riproduzione fono (con puntina MM). Non
ricevere segnali a livello di linea.
Per collegare un dispositivo ai terminali [PHONO], togliere lo spi-
notto a spillo di corto circuito inserito nei terminali.
Inserire lo spinotto a spillo di corto circuito nei terminali [PHONO]
quando non sono in uso per eliminare il rumore dall’esterno.
4 Terminali CD/LINE (a pagina 7)
Collegare un lettore DJ o un componente di uscita a livello di linea.
5 Terminale SIGNAL GND(a pagina 7)
Collega qui il filo di terra di lettori analogici. Questo aiuta a ridurre il
rumore quando si usano lettori analogici.
6 Terminali LINE (a pagina 7)
Collegare un registratore a cassette o un componente di uscita a
livello di linea.
7 Terminale MIC2(a pagina 7)
Collega un microfono qui.
8 Terminale MIDI OUT(a pagina 7)
Collega questo al terminale MIDI IN di un sequencer MIDI esterno.
9 Slot di sicurezza Kensington
a Terminale CONTROL (a pagina 7)
Questa è un terminale di controllo DJ con mini presa fono da Ø
3,5 mm di diametro.
Collegando un lettore DJ Pioneer attraverso un cavo di controllo
(allegato al lettore DJ) è possibile iniziare la riproduzione o altre
operazioni del lettore DJ usando il fader di questa unità.
b Terminale DIGITAL MASTER OUT (a pagina 7)
Emette i segnali audio del canale principale.
c Terminali BOOTH (a pagina 7)
Terminali di uscita per un monitor da cabina, compatibili con uscite
bilanciate o non bilanciate per un connettore TRS.
d Terminali REC OUT (a pagina 7)
Questi sono i terminali di uscita per la registrazione.
e Terminali MASTER2 (a pagina 7)
Da collegare ad un amplificatore di potenza, ecc.
f Terminali MASTER1 (a pagina 7)
Da collegare ad un amplificatore di potenza, ecc.
g Terminali SEND (a pagina 7)
Collegare al terminale di ingresso di un’unità effetti esterna.
Collegando il solo canale [L (MONO)] si emette un segnale
monofonico.
h AC IN
Si collega ad una presa di corrente col cavo di alimentazione
accluso. Collegare il cavo di alimentazione solo a collegamenti fra
unità completati.
Usare solo il cavo di alimentazione accluso.
AVVERTENZA
Tenere gli spinotti a spillo di corto circuito fuori dalla portata di bam-
bini e lattanti. Se vengono inghiottiti accidentalmente, chiamare
subito un medico.
