10
It
Collegamento 02
5 S-VIDEO OUT
Si tratta di una uscita S-Video che è possibile
utilizzare in alternativa all’uscita descritta al
precedente punto
3.
Per il collegamento, usare un cavo S-Video
del tipo normalmente disponibile sul
mercato.
6 DIGITAL AUDIO OUT – OPTICAL
Si tratta di un’uscita audio digitale per il
collegamento a un ricevitore AV compatibile
con le tecnologie PCM, Dolby Digital, DTS e/
o MPEG con ingresso digitale ottico.
Per il collegamento utilizzare un cavo audio
digitale ottico disponibile in commercio.
• Può risultare utile consultare i manuali
forniti con i componenti quando si
esegue il collegamento del lettore.
• Se alcuni termini di questa sezione
risultano poco chiari, fare riferimento al
glossario riportato a
pagina 51.
Quando si collega il lettore a un
televisore, a un ricevitore AV o ad altri
componenti, assicurarsi che tali
componenti siano spenti e che
l’alimentazione sia staccata.
1 AC IN
Collegare a questa presa il cavo di
alimentazione fornito, quindi inserire l’altra
estremità del cavo nella presa di corrente.
2 AV CONNECTOR (RGB)-TV
Si tratta di un’uscita audio e video
combinata per il collegamento a un
televisore con presa SCART.
Per il collegamento, usare un cavo SCART
del tipo normalmente disponibile sul
mercato. È possibile commutare l’uscita
video adattandola alle caratteristiche della
vostra TV. Vedi
pagina 41.
3 VIDEO OUT
Si tratta di una semplice uscita video che è
possibile collegare al televisore o al ricevitore
AV mediante il cavo audio/video fornito.
4 AUDIO OUT L/R
Questa coppia di uscite audio analogiche
consente di eseguire il collegamento al
televisore, al ricevitore AV o all’impianto
stereo. Si raccomanda di usare queste prese
jack, anche se per il collegamento viene
usata l’uscita digitale.
Collegare a queste prese il cavo audio/video
fornito in dotazione. Per una corretta
riproduzione del suono stereo, collegare i
cavi alle prese di colore corrispondente.

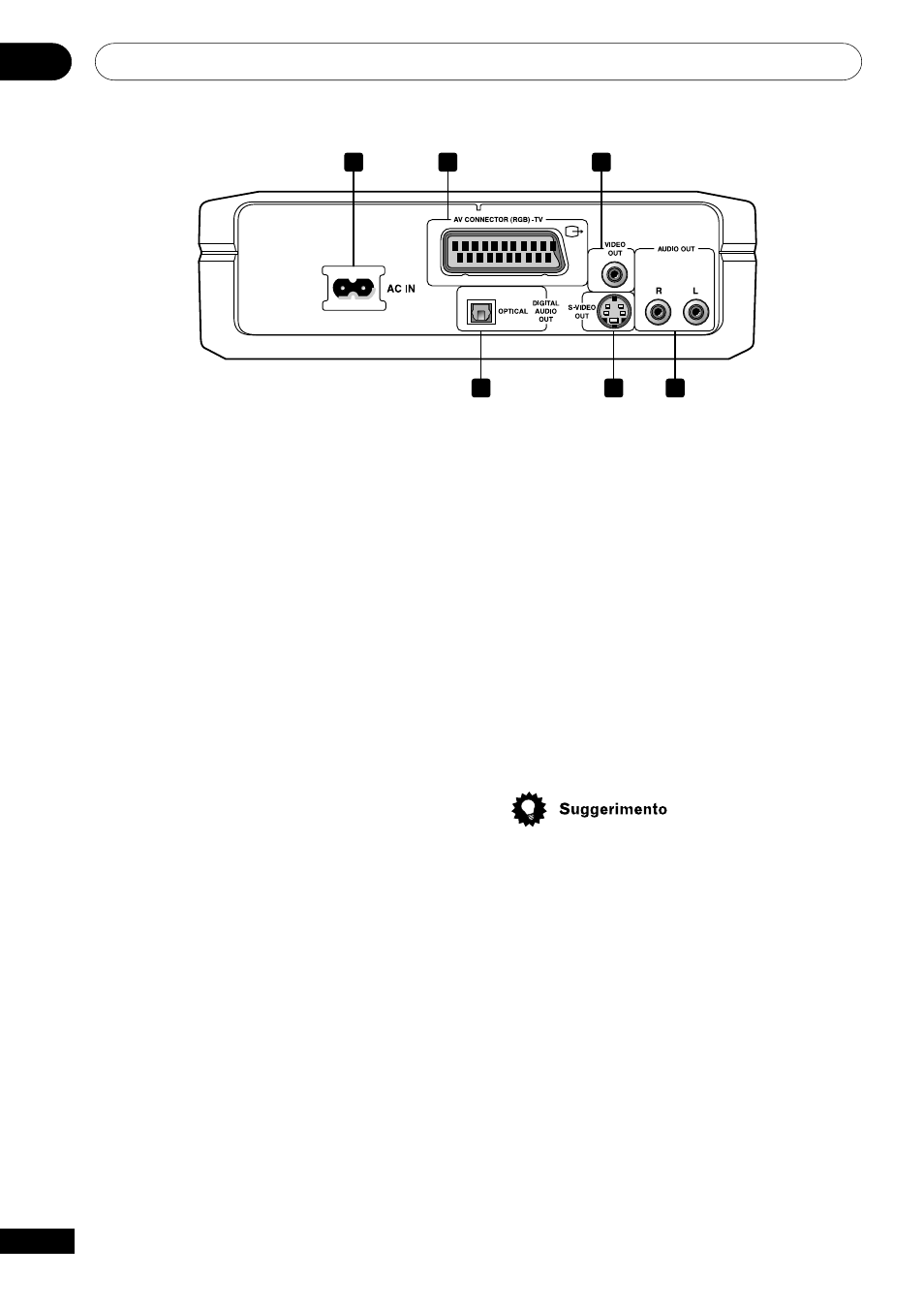

Collegamenti del pannello posteriore
1 2 3
6 5 4
