Es 8
02 Conexión del equipo

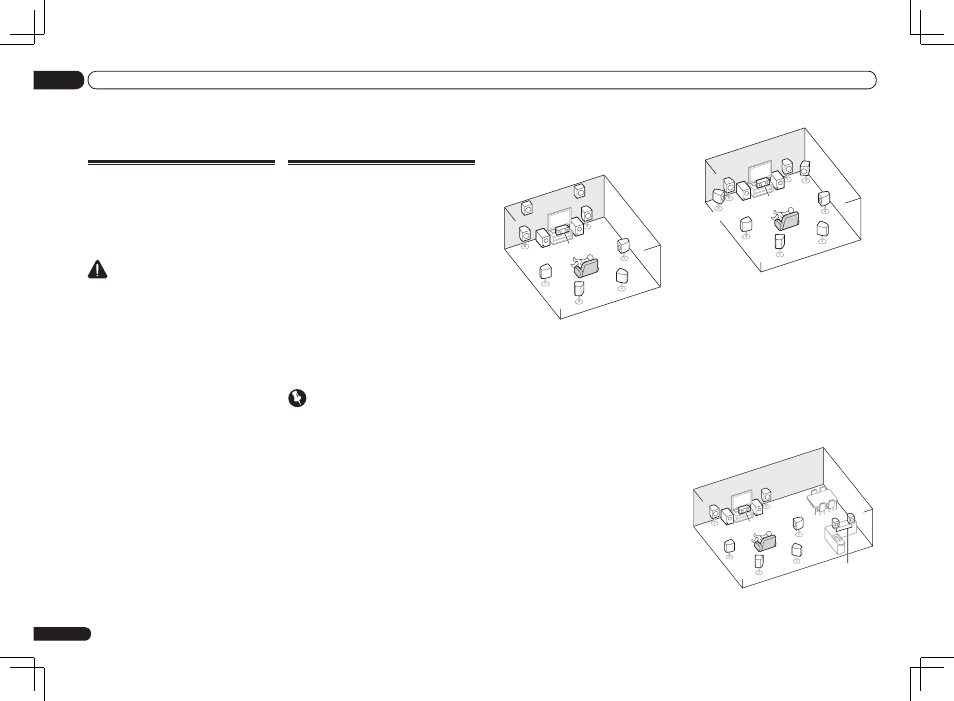

[A] Sistema de sonido envolvente de 7,2
canales (delanteros altos)
*Ajuste por defecto
! Ajuste Speaker System: Normal(SB/FH)
SL
L
FHL
SW 2
SW 1
C
R
FHR
SR
SBL
SBR
Un sistema de sonido envolvente de 7,2 canales
conecta los altavoces delanteros derecho e
izquierdo (L/R), el altavoz central (C), los altavo-
ces altos delanteros derecho e izquierdo (FHL/
FHR), los altavoces de sonido envolvente dere-
cho e izquierdo (SL/SR), los altavoces de sonido
envolvente traseros derecho e izquierdo (SBL/
SBR), y los subwoofers (SW 1/SW 2).
No es posible reproducir sonido simultánea-
mente por los altavoces altos delanteros o los
altavoces anchos delanteros y los altavoces de
sonido envolvente traseros.
Este sistema de sonido envolvente producen un
sonido más real desde arriba.
[B] Sistema de sonido envolvente de 7,2
canales (delanteros anchos)
! Ajuste Speaker System: Normal(SB/FW)
FWR
FWL
SL
L
R
SR
SBL
SBR
SW 2
SW 1
C
Este plan reemplaza los altavoces altos delan-
teros derecho e izquierdo mostrados en [A]
con los altavoces anchos delanteros derecho e
izquierdo (FWL/FWR).
No es posible reproducir sonido simultánea-
mente por los altavoces altos delanteros o los
altavoces anchos delanteros y los altavoces de
sonido envolvente traseros.
Este sistema de sonido envolvente produce un
sonido real sobre un área más ancha.
[C] Sistema de sonido envolvente de 7,2
canales y conexión de altavoces B
! Ajuste Speaker System: Speaker B
SL
L
R
SR
SBL
SBR
L
R
Speaker B
C
SW 1
SW 2
Con estas conexiones puede disfrutar simultá-
neamente del sonido envolvente de 5,2 canales
Conexión del equipo
Conexión del equipo
Este receptor le ofrece muchas posibilidades
de conexión, lo que no implica necesariamente
que ésta tenga que ser difícil. En este capítulo
se explican los tipos de componentes que se
pueden conectar para crear el sistema de cine
en casa.
PRECAUCIÓN
! Antes de extablecer o modificar las
conexiones, desconecte la alimentación y
desenchufe el cable de alimentación de la
toma de corriente. La conexión debe ser el
último paso.
! Cuando haga conexiones, mantenga también
los cables de alimentación de los aparatos
que van a ser conectados desenchufados de
las tomas de corriente.
! Según el aparato que va a ser conectado
(amplificador, receptor, etc.), los métodos
de conexión y los nombres de los terminales
pueden ser diferentes de lo usados en las
explicaciones de este manual. Consulte
también el manual de instrucciones de los
aparatos respectivos.
Determinación de la aplicación
de los altavoces
Esta unidad le permite construir varios siste-
mas de sonido envolvente según el número de
altavoces que usted tenga.
! Asegúrese de conectar altavoces a los canales
frontales derecho e izquierdo (L y R).
! También es posible conectar solamente uno
de los altavoces traseros de sonido envolvente
(SB) o no conectar ninguno.
! Si tiene dos subwoofers, el segundo
subwoofer se puede conectar al terminal
SUBWOOFER 2. La conexión de dos
subwoofers aumenta el sonido grave para
lograr una reproducción de sonido más
potente. En este caso, el mismo sonido sale de
los dos subwoofers.
Elija entre los planes [A] a [E] de más abajo.
Importante
! El ajuste Speaker System se debe hacer
si usted usa cualquiera de las conexiones
mostradas abajo a excepción de [A] (consulte
Ajuste del sistema de altavoces en el Manual
de instrucciones suministrado con el
CD-ROM).
! El sonido no sale simultáneamente por los
altavoces altos delanteros, altavoces anchos
delanteros, altavoz B y altavoces traseros de
sonido envolvente. Los altavoces de salida son
diferentes según la señal de entrada o el modo
de escucha.
