6 Ru
Подключения
При выполнении или изменении подключений, обязательно отключите питание и отсоедините силовой кабель от розетки.
Смотрите инструкции по эксплуатации к подключаемому компоненту.
После завершения всех подключений между устройствами подключите силовой кабель.
Используйте только поставляемый силовой кабель.

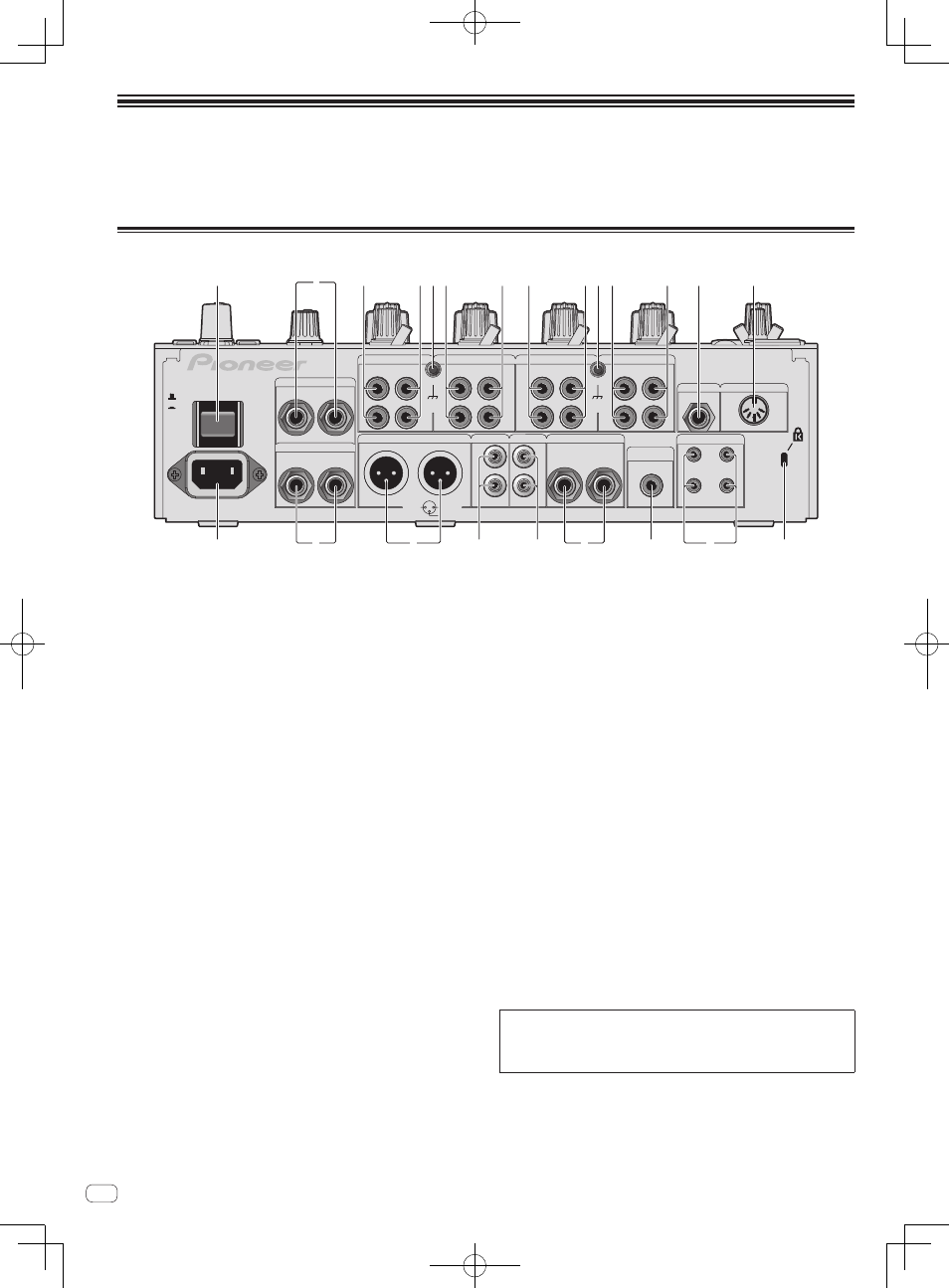

Задняя панель
OFF
RETURN
L
1 GND 2 HOT
3 COLD
L R
R
L
R
L R L
R
CH 4 CH 3
L
R
PHONO
CH 1
CD/LINE
L
R
PHONO CD/LINE
L
R R
LINE CD/LINE
L
LINE CD/LINE
SIGNAL GND SIGNAL GND
TRS
MASTER1 BOOTH REC OUT MASTER2
MIC2 MIDI OUT
CH1
CH2
CONTROL
DIGITAL
MASTER OUT
CH 2
(MONO)
L R (MONO)
SEND
POWER
AC IN
ON
CH3
CH4
1 3 4 6 4 6 4 3 4 5 5 7 8 2
d e b 9 h a c g f
1 Кнопка POWER (стр. 15)
Включение и отключение питания данного аппарата.
2 Терминалы RETURN (стр. 7)
Подключите к выходному терминалу внешнего эффектора.
Когда подключен только канал [L (MONO)], вход канала [L
(MONO)
] одновременно поступает на канал [R].
3 Терминалы PHONO (стр. 7)
Подключите к выходному проигрывающему устройству (с
головкой звукоснимателя ММ). Не вводите сигналы линейного
уровня.
Для подключения устройства к терминалам [PHONO] извлеките
вставленную в терминалы замыкающие штырьковые вилки.
Во избежание внешнего шума вставьте данные замыкающие
штырьковые вилки в терминалы [PHONO], когда к ним ничего
не подключено.
4 Терминалы CD/LINE (стр. 7)
Подключите к DJ проигрывателю или выходному компоненту
линейного уровня.
5 Терминал SIGNAL GND (стр. 7)
Сюда подключается провод заземления аналогового проигры-
вателя. Это позволяет уменьшить шум при подключении ана-
логового проигрывателя.
6 Терминалы LINE (стр. 7)
Подключите к кассетному магнитофону или выходному компо-
ненту линейного уровня.
7 Терминал MIC2 (стр. 7)
Сюда подключается микрофон.
8 Терминал MIDI OUT (стр. 7)
Данный терминал подключается к терминалу MIDI IN на внеш-
нем контроллере последовательности MIDI.
9 Слот замка Кенсингтона
a Терминал CONTROL (стр. 7)
Это Ø 3,5 мм миниджек терминал для управления DJ
проигрывателем.
Если DJ проигрыватель Pioneer подключен через кабель управ-
ления (поставляется с DJ проигрывателем), можно запустить
воспроизведение и управлять другими операциями DJ про-
игрывателя с помощью фейдера данного аппарата.
b Терминал DIGITAL MASTER OUT (стр. 7)
Вывод аудиосигналов основного канала.
c Терминалы BOOTH (стр. 7)
Выходные терминалы для монитора кабинки ди-джея, совме-
стимые с симметричным или несимметричным выходом для
коннектора TRS.
d Терминалы REC OUT (стр. 7)
Данные выходные терминалы предназначены для записи.
e Терминалы MASTER2 (стр. 7)
Подключите к усилителю мощности, др.
f Терминалы MASTER1 (стр. 7)
Подключите к усилителю мощности, др.
g Терминалы SEND (стр. 7)
Подключите к входному терминалу внешнего эффектора. Когда
подключен только канал [L (MONO)], выводится только моно-
фонический аудиосигнал.
h AC IN
Подключается к розетке через поставляемый силовой кабель.
Подключайте силовой кабель только после завершения всех
подключений между оборудованием.
Используйте только поставляемый силовой кабель.
ПРЕДУПРЕЖДЕНИЕ
Храните замыкающие штырьковые вилки вне досягаемости для
детей и младенцев. При случайном проглатывании незамедли-
тельно обращайтесь к врачу.
