DRB1563-A
Nl 15
Nederlands
44 45

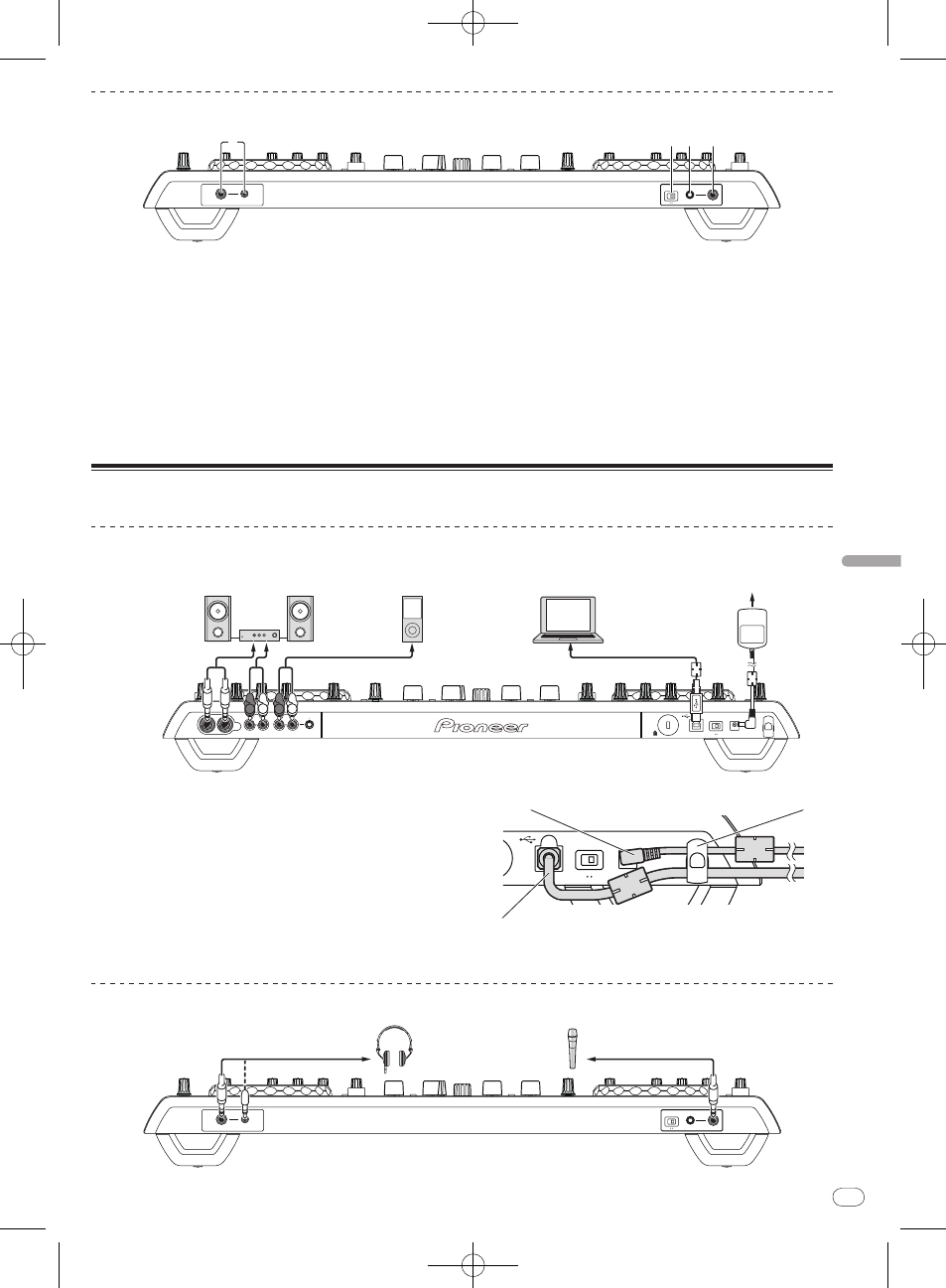

Voorpaneel
PHONES
INPUT SELECT
VOL MIC AUX
MIN MAX
MIC
2 3 4 1
1 PHONES-aansluiting
Sluit hierop een hoofdtelefoon aan.
Zowel stereostekkers (Ø 6,3 mm) als mini-stereostekkers (Ø 3,5 mm)
kunnen worden gebruikt.
! Het volume neemt af wanneer er zowel op de stereoaansluiting
als op de mini-stereostekkeraansluiting hoofdtelefoons zijn
aangesloten.
2 AUX/ MIC keuzeschakelaar
Schakelt de audio-ingang heen en weert tussen externe apparatuur
en de microfoon.
— [AUX]: Een extern apparaat aangesloten op de [AUX]-
aansluiting wordt gekozen.
— [MIC]: De microfoon die is aangesloten op de [MIC]-aansluiting
wordt gekozen.
3 VOL instelling
Regelt het niveau van de geluidssignalen die binnenkomen via de
[MIC]-aansluiting.
4 MIC-aansluiting
Voor aansluiten van een microfoon.
! Dit kan niet worden gebruikt bij stroomvoorziening via de USB-
aansluiting.
Aansluiten van de in/ uitgangsaansluitingen
Achterpaneel
MASTER OUT 2 MASTER OUT 1 (TRS) AUX IN VOL USB ON OFF DC IN MIN L R L L R R MAX
R L R L
Naar de audio-
ingangen
Draagbare audio-
apparatuur
TRAKTOR
Computer
Apparatuur, versterkers, luidsprekers
met eigen stroomvoorziening enz.
Naar de audio-
uitgangen
Naar stopcontact
Netstroomadapter
(meegeleverd)
Snoerhaak
Wind het stroomsnoer van de netstroomadapter rond de
bovenkant van de snoerhaak en de USB-kabel rond de
onderkant.
Maak het stroomsnoer van de netstroomadapter en de USB-kabel vast
met behulp van de snoerhaak. Hierdoor voorkomt u dat het stroomsnoer
en de USB-kabel per ongeluk los worden getrokken zodat de stekkers uit
de aansluitingen komen.
! De geluidsweergave wordt onderbroken wanneer de netstroom-
adapter of de USB-kabel tijdens weergave wordt losgekoppeld.
Stroomsnoer netstroomadapter Snoerhaak
USB ON OFF DC IN
USB-kabel
Voorpaneel
PHONES
INPUT SELECT
VOL MIC AUX
MIN MAX
MIC
Hoofdtelefoonsnoer Naar hoofdtelefoon
Microfoon
Microfoonkabel
Hoofdtelefoon
Naar microfoon
