56

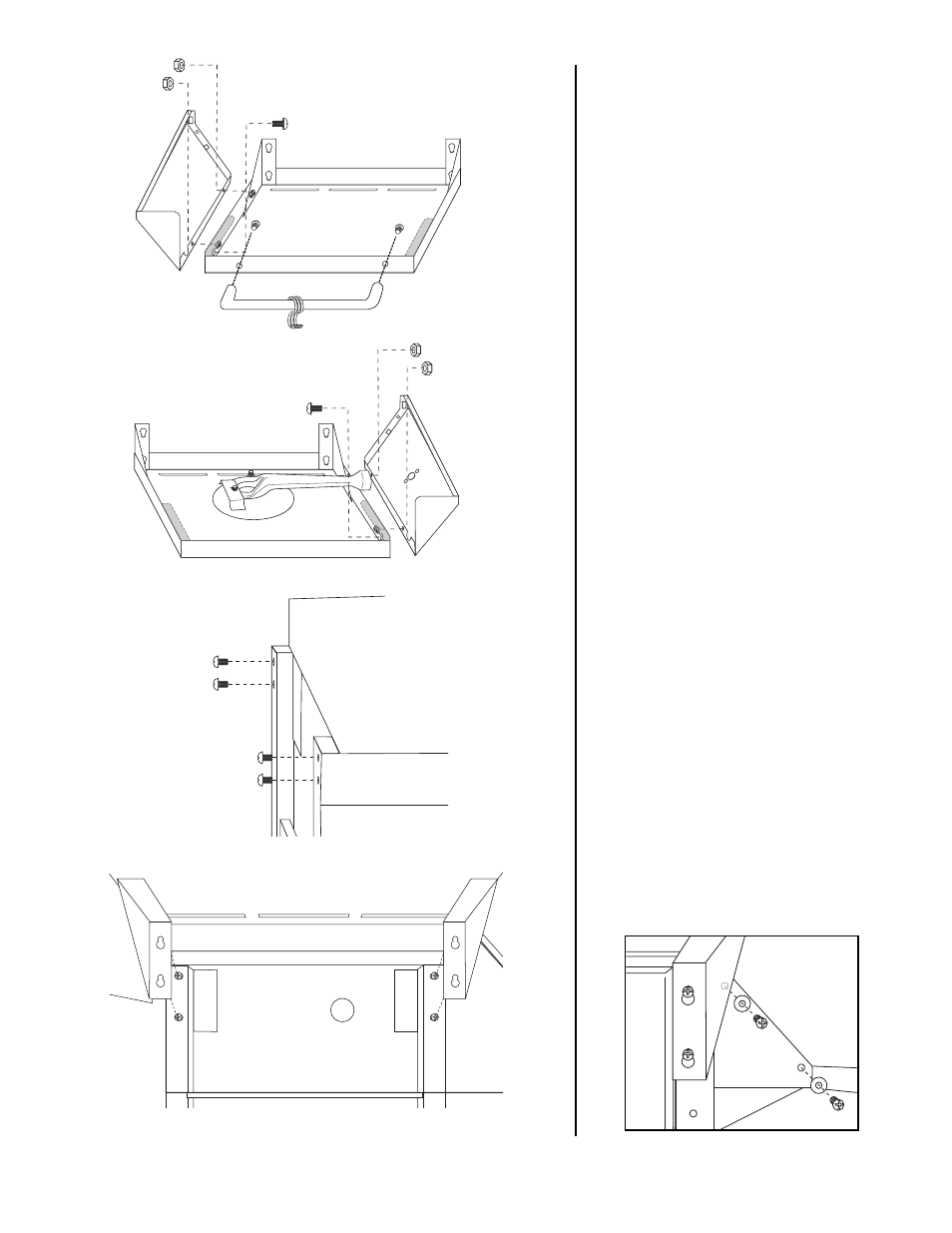

Paso 10
Una el panel frontal de la mesa
lateral a ésta con dos tuercas M6 y
un perno M6 x 12mm.
Paso 11
Una los ganchos a la barra lateral
del estante de la toalla de la tabla.
Una la barra del estante de la toalla
a la tabla lateral usando dos pernos
hexagonales de M6 x 12mm y
arandelas de resorte.
Paso 12
Una el panel frontal del quemador
lateral a éste con dos tuercas M6 y
un perno M6 x 12mm.
Paso 13
Una la mesa lateral al lado
izquierdo del marco ensamblado
del carrito. Primero inserte cuatro
pernos M6 x 12mm hasta la mitad
en el marco ensamblado del
carrito.
Paso 14
Coloque los agujeros en forma de
cerradura de la mesa sobre los
pernos y deslice hacia la parte
inferior de la parrilla, luego apriete
muy bien. Fije el panel frontal de la
mesa lateral al cuerpo de la parrilla
con dos pernos M4 x 10mm y dos
arandelas M4.
