AXIS Q7900 Guía de instalación Página 45
ES
PA
ÑOL

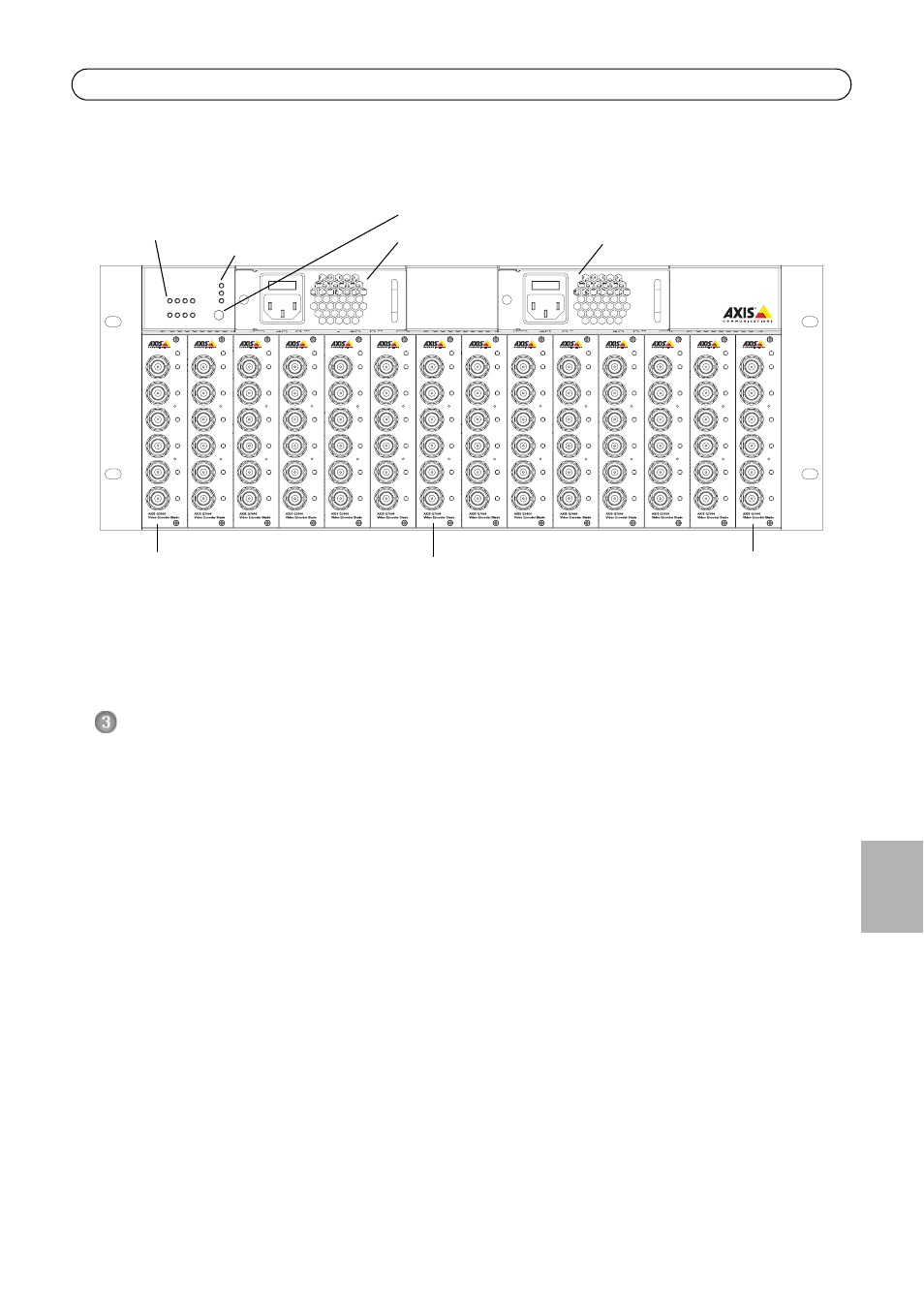

AXIS Q7900 Rack (Vista
frontal)
Dimensiones
Instalación del hardware
Requisitos generales de ubicación
La ubicación del rack AXIS Q7900 debe satisfacer los requisitos siguientes:
• Temperatura ambiente: 0° a +45 °C (32° a 113 °F)
• Humedad relativa: 20-80 %
• Fuente de alimentación a una distancia máxima de 1,8 metros
• Debe haber al menos un espacio libre de 5 cm en la parte superior, inferior, frontal y
posterior del rack AXIS Q7900 para garantizar una ventilación adecuada
• Sin mucho polvo
Requisitos de ubicación para la instalación en un rack para equipos de
19”
• Destornillador Pozidriv del nº 1
• Destornillador Pozidriv del nº 3
• El rack debe fijarse con abrazaderas y pernos al suelo.
• El rack AXIS Q7900 se debe conectar a la misma tierra que el rack de equipos.
AXIS Q7900 Rack
ACTIVITY
LOOP
NETWORK
1 2 3 4
PS1
PS 2
FANS
POWE R
1
2
3
4
5
6
POWE R
1
2
3
4
5
6
POWER
1
2
3
4
5
6
POWER
1
2
3
4
5
6
POWE R
1
2
3
4
5
6
POWE R
1
2
3
4
5
6
POWE R
1
2
3
4
5
6
POWE R
1
2
3
4
5
6
POWE R
1
2
3
4
5
6
POWE R
1
2
3
4
5
6
POWE R
1
2
3
4
5
6
POWE R
1
2
3
4
5
6
POWE R
1
2
3
4
5
6
POWER
1
2
3
4
5
6
Fuente de alimentación 2
Indicadores LED
1-4 de actividad
y bucle de red
Codificadores de vídeo
de tarjeta AXIS
Ranura 1 Ranura 14
Fuente de alimentación 1
Indicadores LED
de fuentes de
alimentación 1-2
y ventilador
Botón de ventiladores
