Kontaktbelegungen für den E/A-Anschluss des AXIS Q7900 Racks
Hinweis: Informationen zum E/A-Geräteanschluss für Video-Encoder finden Sie in den Angaben zu den E/A-
Anschlüssen der jeweiligen Installationsanleitungen.

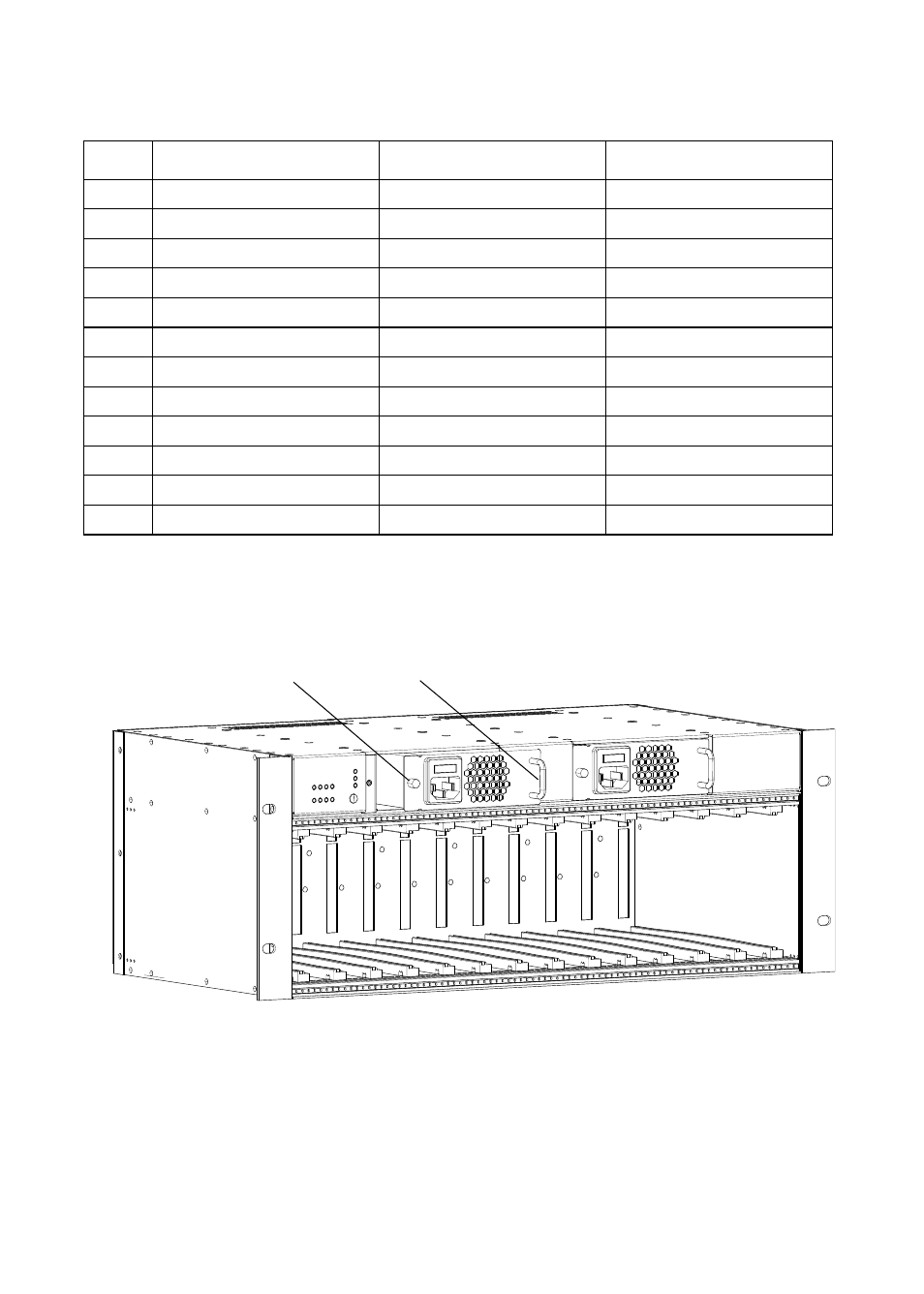

Austauschen eines Netzteils
1. Schalten Sie das Netzteil, das ausgetauscht werden muss, aus.
2. Lösen Sie die Schraube, die sich links am Netzteil befindet, und ziehen Sie das Netzteil am Griff
heraus.
3. Setzen Sie ein neues Netzteil ein und ziehen Sie die Schraube wieder fest.
4. Schalten Sie das neue Netzteil ein, um es in Betrieb zu nehmen.
Kontakt Q7406 243Q 241Q, 241S, 240Q
12 Kanal 6, E/A 2 konfigurierbar NC NC
11 Kanal 5, E/A 2 konfigurierbar NC NC
10 Kanal 4, E/A 2 konfigurierbar NC NC
9 Kanal 3, E/A 2 konfigurierbar NC NC
8 Kanal 2, E/A 2 konfigurierbar Kanal 4, Ausgang 1 Ausgang 4
7 Kanal 1, E/A 2 konfigurierbar Kanal 3, Ausgang 1 Ausgang 3
6 Kanal 6, E/A 1 konfigurierbar Kanal 2, Ausgang 1 Ausgang 2
5 Kanal 5, E/A 1 konfigurierbar Kanal 1, Ausgang 1 Ausgang 1
4 Kanal 4, E/A 1 konfigurierbar Kanal 4, Eingang 1 Eingang 4
3 Kanal 3, E/A 1 konfigurierbar Kanal 3, Eingang 1 Eingang 3
2 Kanal 2, E/A 1 konfigurierbar Kanal 2, Eingang 1 Eingang 2
1 Kanal 1, E/A 1 konfigurierbar Kanal 1, Eingang 1 Eingang 1
Schraube Griff
