Informacje o urządzeniu 2
2-12 bizhub 754e/654e
2.3
Strona tylna

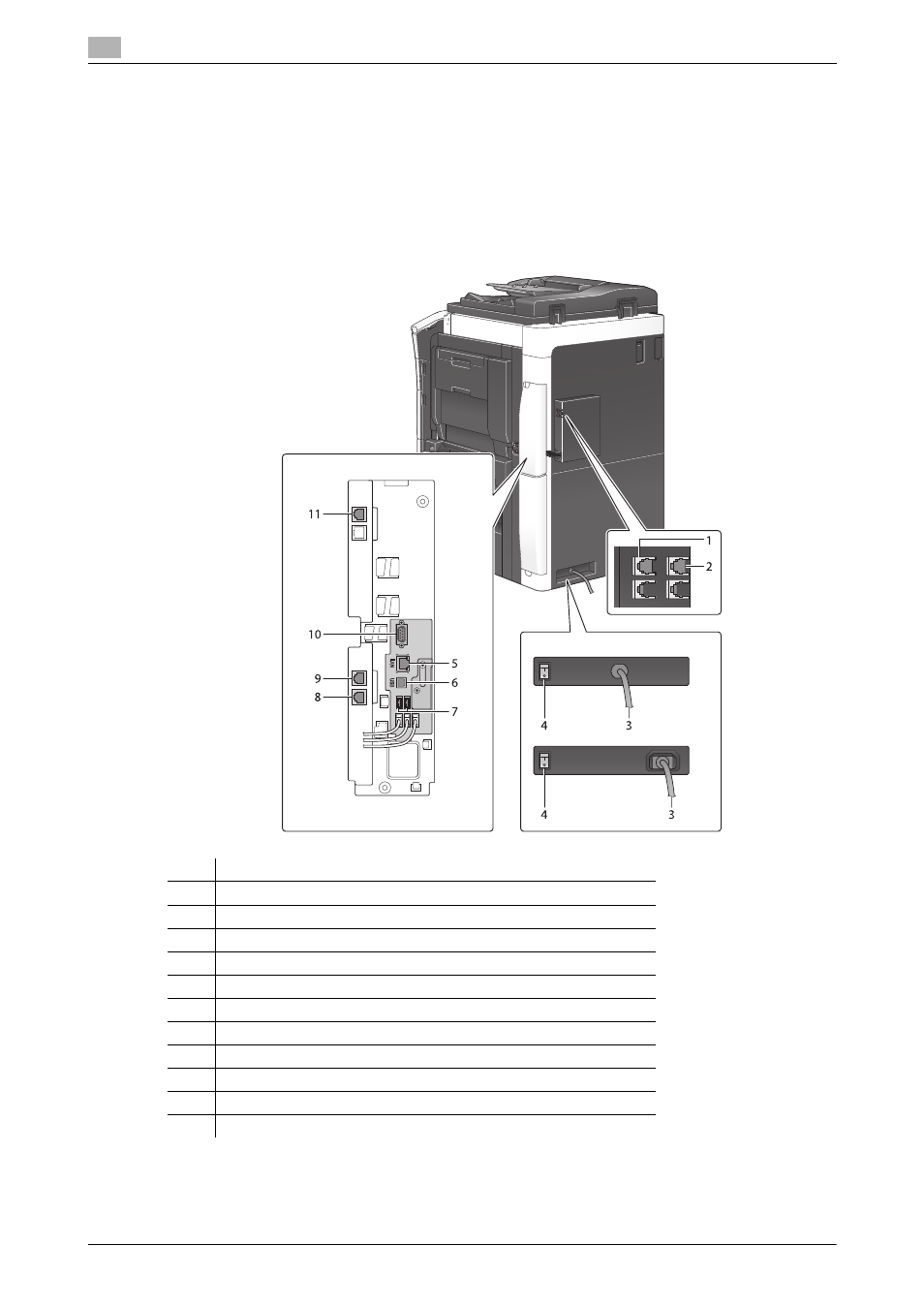

Ilustracja pokazuje jednostkę główną wraz z odwilżaczem, opcjonalnym Zestawem faksu FK-511,
Zestawem FAKSU FK-508 i zestawem instalacyjnym faksu.
Odwilżacz jest obsługiwany jako moduł opcjonalny, zależnie od regionu, w jakim urządzenie jest
sprzedawane.
Zestaw FAKSU FK-508 i zestaw instalacyjny faksu mogą być wykorzystywane w Ameryce Północnej.
Kształt wtyczki przewodu zasilającego jest różny, zależnie od regionu, w jakim urządzenie jest
sprzedawane.
d
Odsyłacz
Aby poznać szczegóły, patrz Płyta DVD z instrukcją obsługi.
Nr Nazwa
1 Gniazdo telefoniczne 3 (FAX3)
2 Gniazdo telefoniczne 4 (FAX4)
3 Przewód zasilający
4 Wyłącznik zasilania odwilżacza
5 Złącze sieciowe (10Base-T/100Base-TX/1000Base-T)
6 Port USB (typ B) USB2.0/1.1
7 Port USB (typ A) USB2.0/1.1
8 Gniazdo do podłączenia linii telefonicznej (TEL PORT1)
9 Gniazdo telefoniczne 1 (PORT LINII 1)
10 Port RS-232C
11 Gniazdo telefoniczne 2 (PORT LINII 2)
