Connettori dell'unità
Connettore RS-232: per la connessione di un gruppo di continuità (UPS). Per conoscere i
modelli compatibili, consultare il manuale per l'utente di AXIS 262+.
Connettore di rete: connettore Ethernet RJ-45. Si consiglia l’uso di cavi schermati.
Morsettiera di alimentazione I/O: - la morsettiera di alimentazione I/O a 9-pin fornisce
all'interfaccia quattro uscite digitali, quattro ingressi digitali photo-coupled e una messa a
terra.

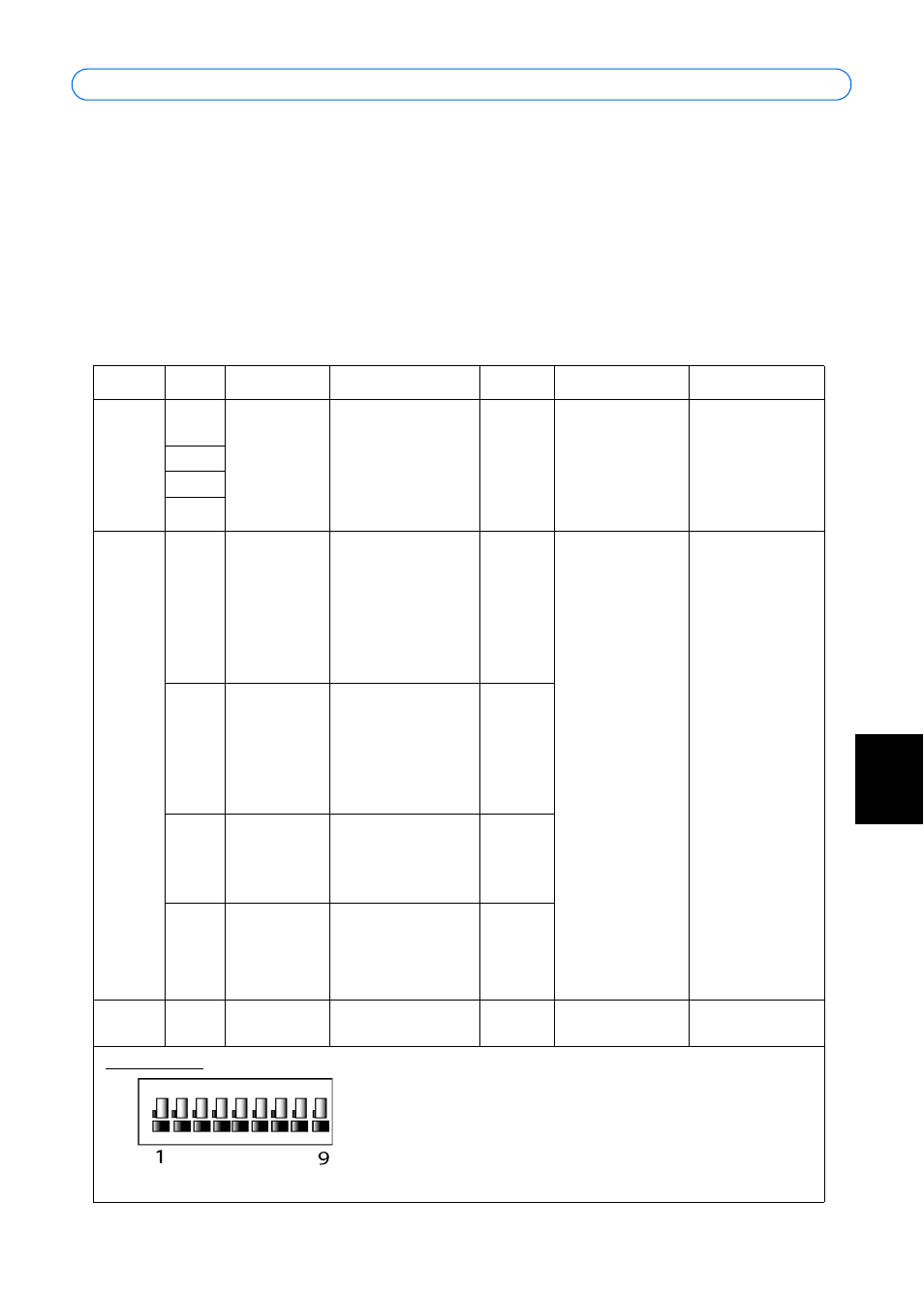

Pin Evento Funzione Stato Specifiche Note
Input
1
Non collegare
una tensione
superiore a 5V
CC.
Collegare a terra
(GND) per
attivarlo oppure
lasciare isolato
(o scollegato)
per disattivarlo.
2
3
4
Output
5 Avvio o
interruzion
e della
registrazion
e di allarmi
Nel caso di avvio o
interruzione della
registrazione di
allarmi mediante
un origine, AXIS
262+ emette lo
stato
Alta/
Bassa
Carico massimo
= 100 mA
Tensione
massima = 24V
CC
(al transistor)
Utilizza un
transistor di tipo
NPN open-
collector con
connessione
dell'emettitore
collegato al polo
di terra. Se si
utilizza un relé
esterno, è
necessario
collegare un
diodo in
parallelo al
carico per
proteggere il
dispositivo da
sovratensioni
transitorie.
6 Perdita
videocamer
a Se una delle
origini perde la
connessione con
una videocamera,
AXIS 262+ emette
lo stato Alta
7 Errore nel
disco rigido In caso di errore
nel disco rigido,
verrà emesso lo
stato Alta
8 Disco rigido
pieno Nel caso in cui il
disco rigido fosse
pieno, verrà
emesso lo stato Alta
Terra
(GND) 9 Presa di
terra
Layout dei pin
