Connecteurs de l'unité
Connecteur RS-232 : pour la connexion d'un système d'alimentation sans coupure. Pour
connaître les modèles homologués, reportez-vous au Manuel de l'utilisateur de l'appareil
AXIS 262+.
Connecteur de réseau : connecteur Ethernet RJ-45. Il est recommandé d'utiliser des câbles
blindés.
Connecteur pour terminaux E/S: Le connecteur pour terminaux E/S à 9 broches offre une
interface à quatre sorties numériques, à quatre entrées photocouplées numériques, ainsi qu'à
la terre
.
Broche
Événement
Fonction
État
Spécifications
Remarques
Entrée
d'alarme
1
Ne doit pas
être exposée à
une tension
supérieure à
5 V CC
Connectez-la
au GND pour
l'activer ou
laissez-la
flotter (ou
déconnectée)
pour la
désactiver.
2
3
4
Sortie
5
Début/fin
d'enregistre-
ment
d'alarme
Si l'une des
sources démarre
ou arrête
l'enregistrement
de l'alarme,
l'appareil AXIS
262+ le signale.
Élevée/
Faible
Ch
arge
maximale =
100 mA
Tension
maximale =
24 V CC
(vers le
transistor)
Utilise un
transistor NPN
à collecteur
ouvert avec
émetteur
connecté au
contact à la
masse. En cas
d'utilisation
avec un relais
externe, une
diode doit être
connectée en
parallèle avec
la charge,
comme
protection
contre les
tensions
transitoires.
6
Connexion à
la caméra
perdue
Si l'une des
sources perd
une connexion
avec une
caméra,
l'appareil AXIS
262+ le signale.
Élevée
7
Erreur au
niveau du
disque dur
Si une erreur se
produit au
niveau du
disque dur, il le
signale.
Élevée
8
Disque dur
plein
Si le disque dur est
plein, il le signale.
Élevée
GND
9
Terre

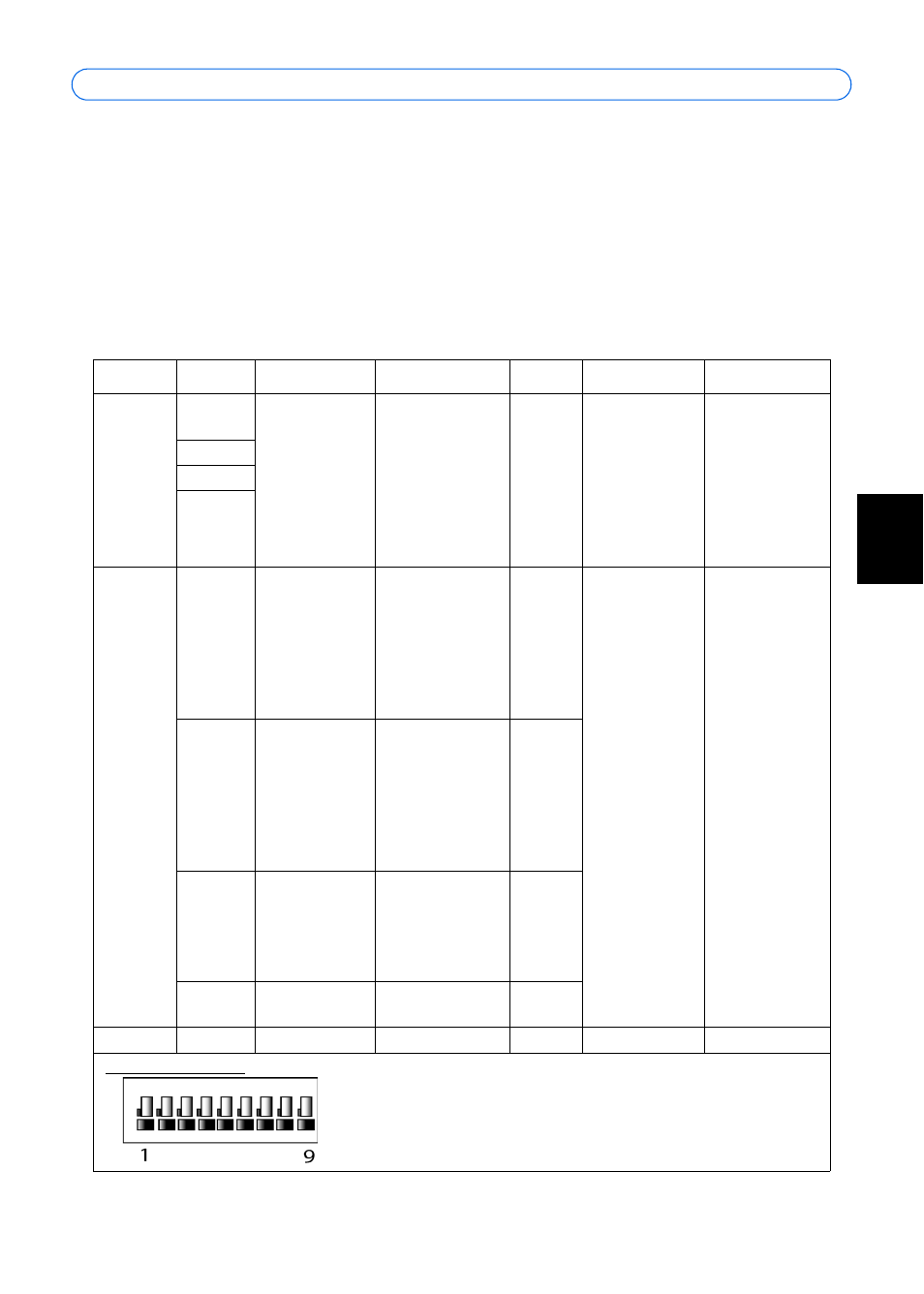

Disposition des broches
