D
Taste Funktion
Zum Aufruf des Menüs die Taste "MENU" ca. 3 Sekunden
drücken.
Zum Verlassen des Menüs die Taste "BACK" drücken.
Zum Öffnen der einzelnen Menüpunkte sowie zur Bestätigung
der Änderungen die Taste "OK" drücken.
Mit diesen Tasten kann innerhalb des Menüs gescrollt werden.
WIKA Betriebsanleitung air2guide Typ A2G-45 22
40389228.01 09/2012 GB/D/F/E/I
6. Inbetriebnahme, Betrieb

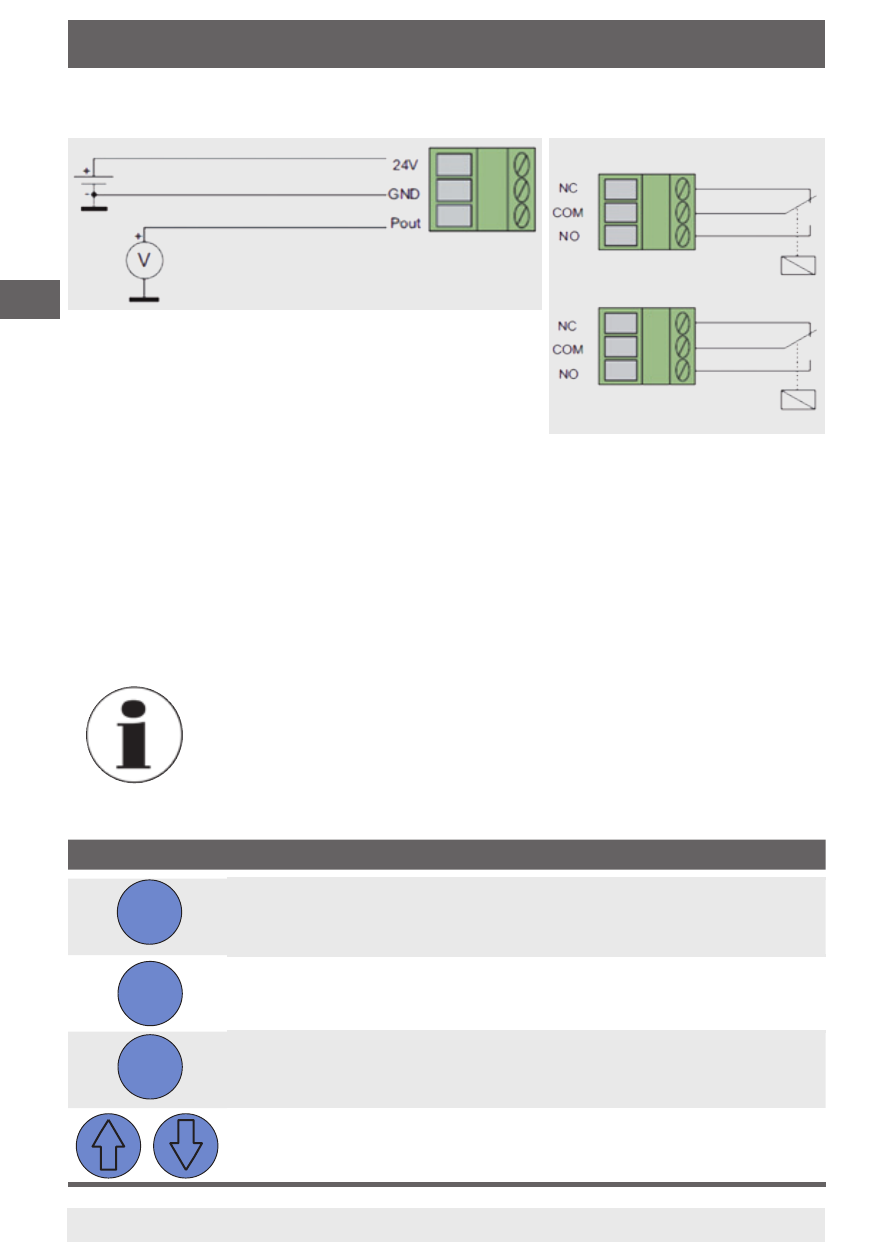

Anschlussschema
Ausgangssignal 0 ... 10 V
Hilfsenergie AC 24 V
Relais 1 (Standard)
Relais 2 (Option)
Werden über die Relais keine Spannungen
gemäß SELV geschalten, sind die Versor-
gungs- und Signal-/Steuerleitungen der
Relais getrennt zu verlegen. Für beide
stehen eigene Kabeleinführungen zur
Verfügung.
Inbetriebnahme
Voraussetzung für die Inbetriebnahme ist die ordnungsgemäße
Installation aller elektrischen Versorgungs-, Schalt- und Messleitungen
und der Druckanschlussleitungen.
■ Vor Inbetriebnahme Dichtigkeit der Druckanschluss-
leitungen prüfen
Tasten zur Einstellung der einzelnen Funktionen
MENU
BACK
OK
