6. Puesta en servicio, funcionamiento
6. Puesta en servicio, funcionamiento
Instalación
Las especificaciones para la presión de conmutación se refieren a la
posición de montaje vertical. Con una posición de montaje horizontal,
la presión de conmutación se modifica de la siguiente manera:
tapa de la caja hacia arriba: +15 Pa
tapa de la caja hacia abajo: -15 Pa
Conexión eléctrica
Racor de cable M16, bornes roscados máx. 1,5 mm²

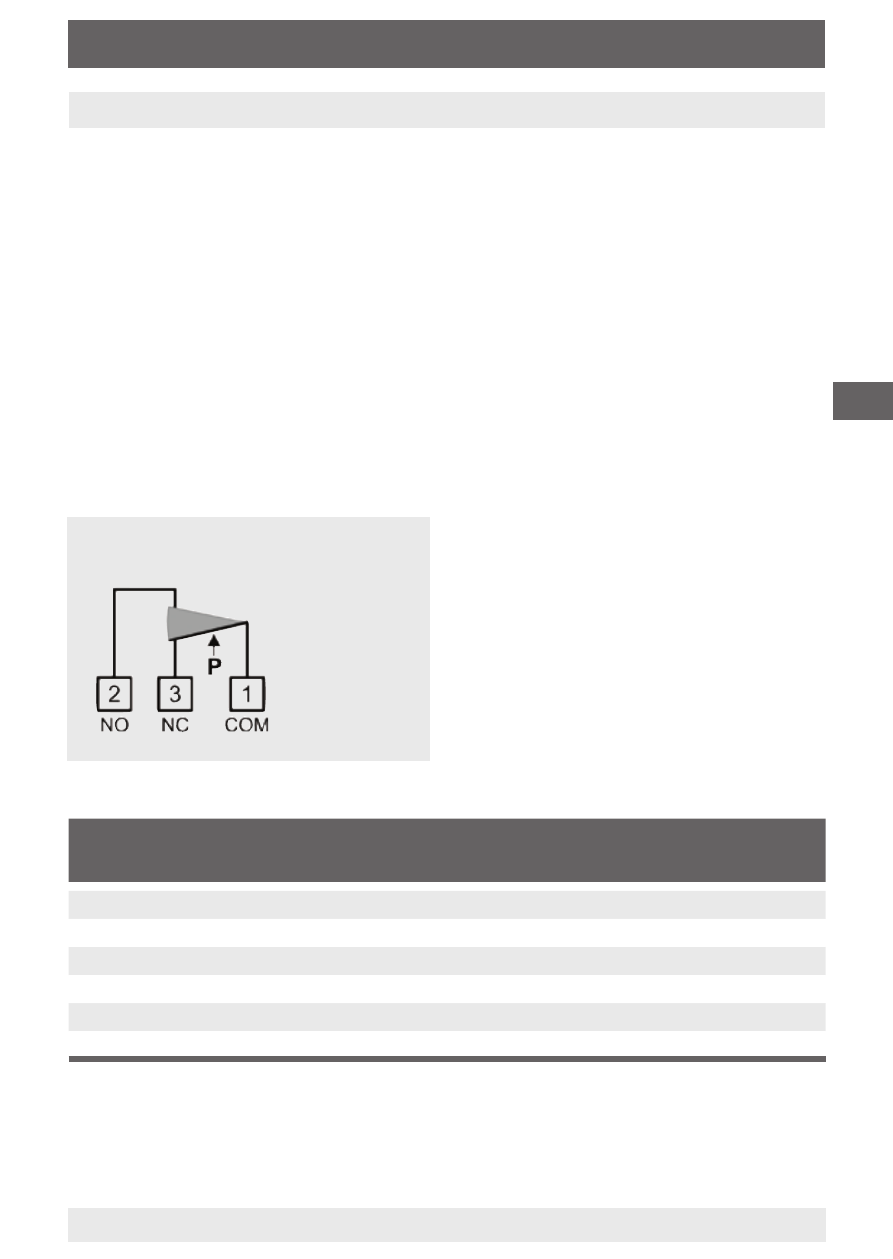

Disposición de los contactos
Rangos de
medida
Potencia de ruptura Material de
contacto Con carga resistiva Con carga inductiva
20 … 200 Pa 0,1 A / AC 250 V - Oro
30 … 300 Pa 3 A / AC 250 V 2 A / AC 250 V Plata
30 … 500 Pa 3 A / AC 250 V 2 A / AC 250 V Plata
40 … 600 Pa 3 A / AC 250 V 2 A / AC 250 V Plata
100 … 1.500 Pa 3 A / AC 250 V 2 A / AC 250 V Plata
500 … 4.500 Pa 5 A / AC 250 V 2 A / AC 250 V Plata
Potencia de ruptura
Cuando se alcanza la presión diferen-
cial se abre 1-3 / se cierre 1-2
