D
WIKA Betriebsanleitung Elektronik-Kontakt, Typ 830 E
23
2435182.03 12/2010 GB/D/F/E
■
Zum Anschluss einer SPS-Steuereinheit bzw. zum direkten Schalten kleiner
Leistungen
■
PNP-Transistor
Bei PNP-schaltenden Geräten stellt der geschaltete Ausgang eine
Ver-bindung nach PLUS dar. Die Last R
L
zwischen dem geschalteten
Ausgang und dem MINUS ist so zu wählen, dass der max. Schaltstrom von
100 mA nicht überschritten wird.

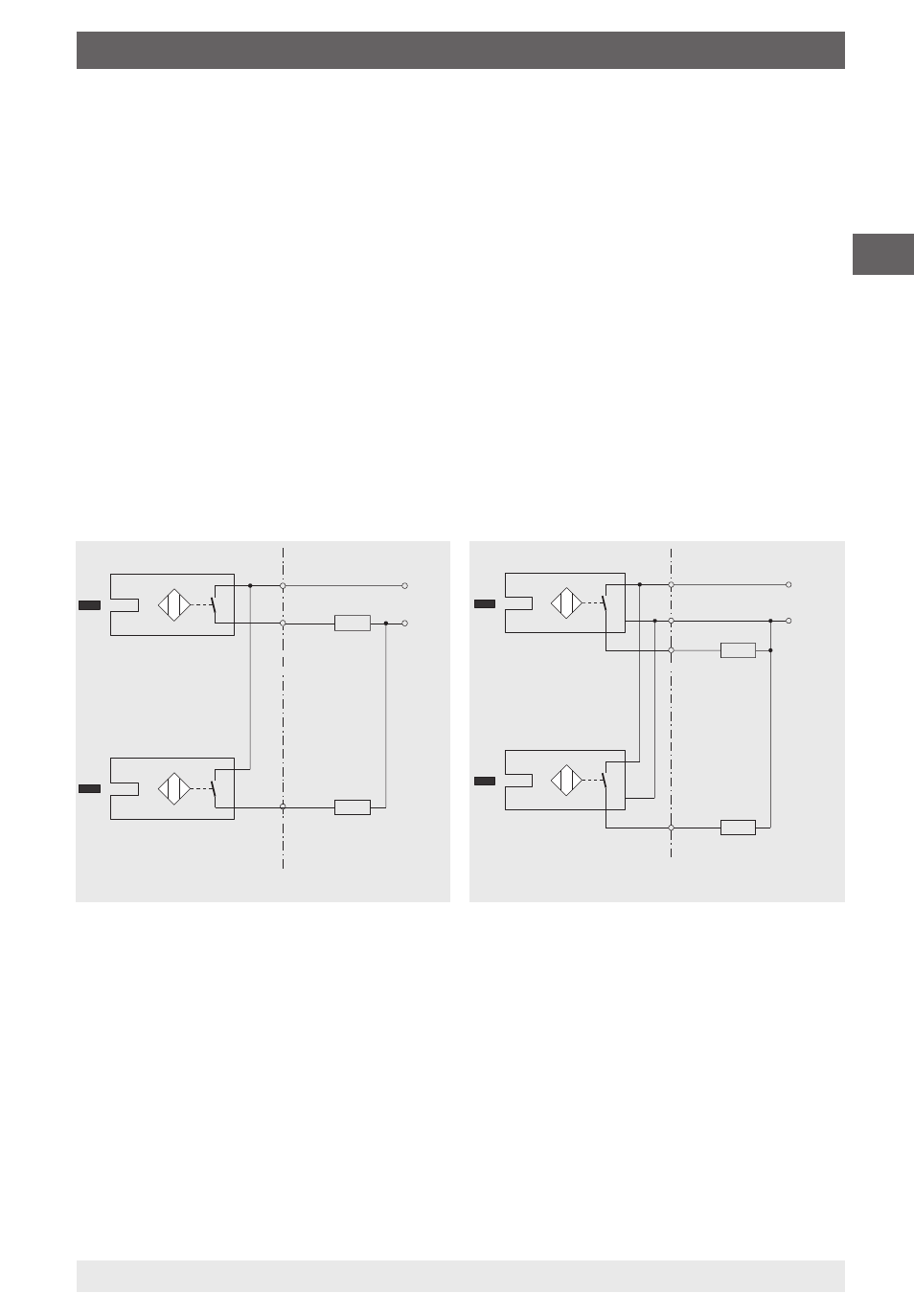

Anschluss- und Funktionsschaltbild für Elektronik-Kontakt Typ 830 E, Steuer-
und Schaltelektronik im Initiator, elektrischer Anschluss über Kabeldose
■
Steuerfahne aus dem Schlitzinitiator: Kontakt offen
(Ausgang nicht aktiv)
■
Steuerfahne im Schlitzinitiator:
Kontakt geschlossen
(Ausgang aktiv)
6. Inbetriebnahme, Betrieb
2-Leiter-Ausführung
Bei Zweifachkontakt
Messgerät
Bei Zweifachkontakt
PNP
PNP
PNP
R
L
(Last)
R
L
(Last)
R
L
(2. Last)
PNP
R
L
(2. Last)
+U
B
-
2. Kontakt
2. Kontakt
+U
B
-
4
1
2
2
1
3
4
3-Leiter-Ausführung
SPS
Messgerät
SPS
