WIKA Manual de instrucciones Unitrans
módulo indicador modelo A-IUR-1
6. Puesta en servicio, funcionamiento

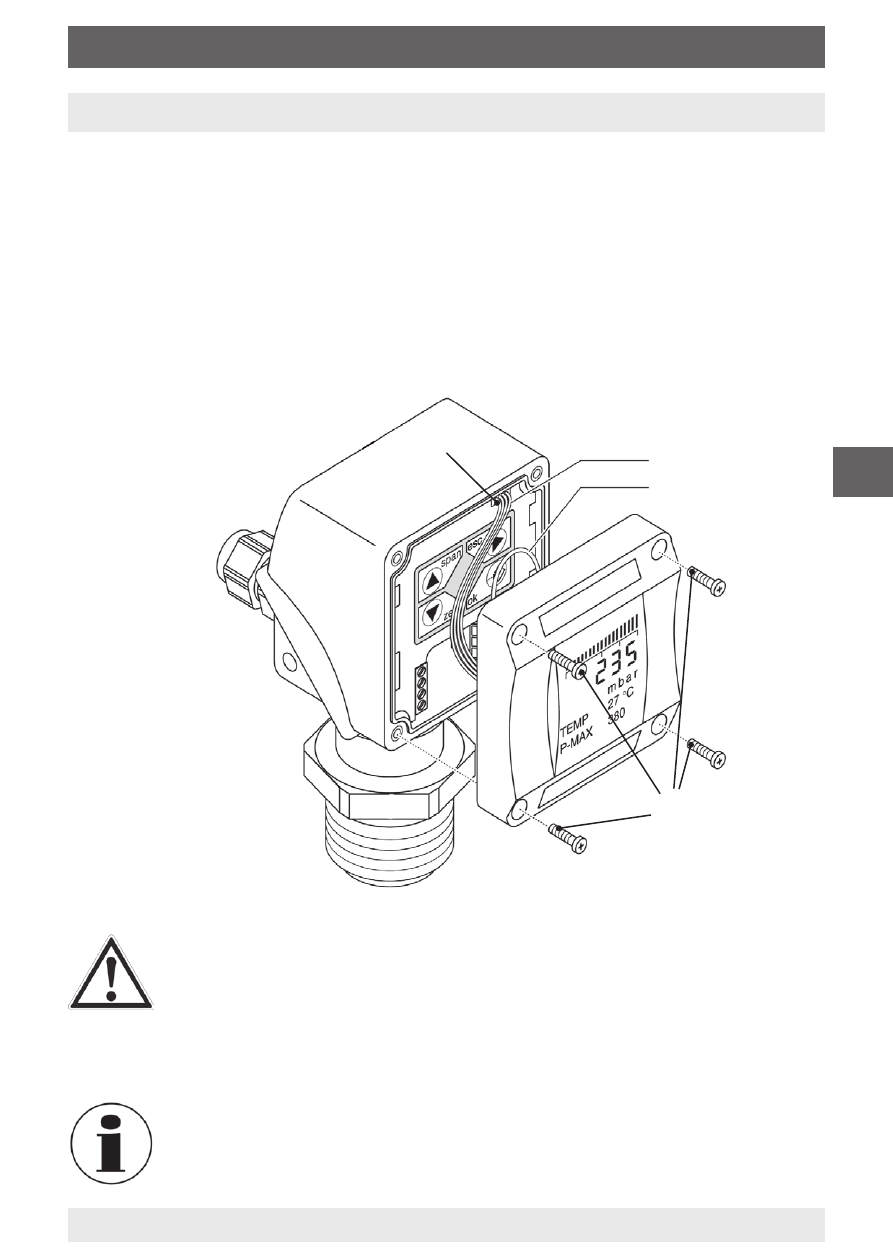

6.1 Montaje del módulo indicador
■
Soltar los tornillos
y retirar la tapa ciega o pantalla.
■
Durante el cambio de pantalla sacar el cable de conexión tras pulsar el
gancho de seguridad.
■
Desconectar el cable de retención del transmisor.
■
Conectar el cable de retención del módulo indicador nuevo al mismo sitio.
■
Enchufar el cable de conexión a la hembrilla
correspondiente
■
Adaptar y atornillar el módulo indicador al transmisor.
¡ADVERTENCIA!
Durante la adaptación del módulo indicador, el cable de conexión
y el de retención no se deben doblar ni aprisionar. Si se daña el
cable de conexión pueden aparecer fallos en el funcionamiento y
la protección ex del dispositivo desaparece.
El módulo indicador puede orientarse durante el montaje girando
4 x 90° pasos.
6. Puesta en servicio, funcionamiento
Cable de conexión
Cable de retención
