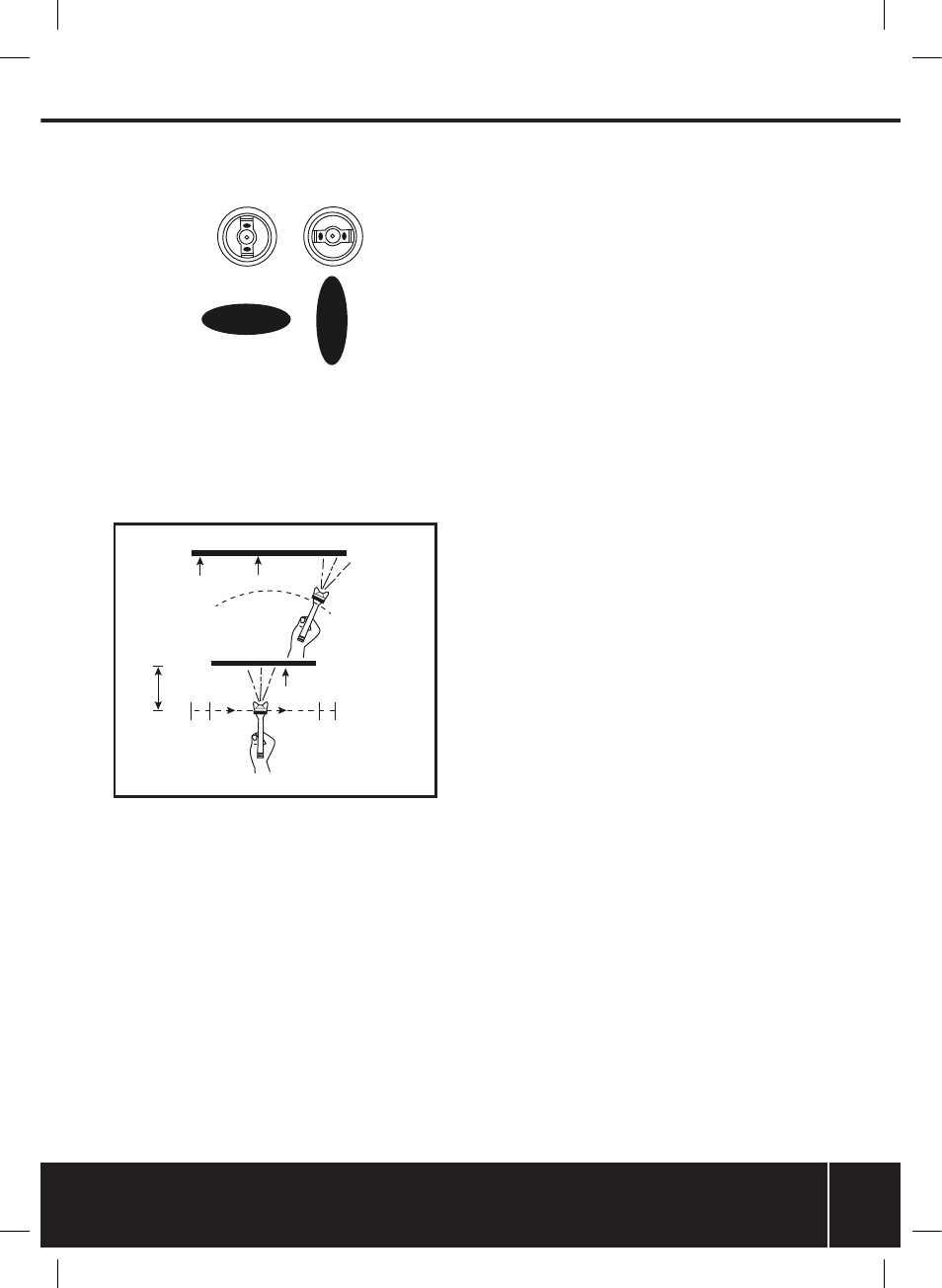

Hinweis: Für die meisten Einsatzfälle sollten sich die Hörner der Sprühmusterkappe
mit Luftdüse in horizontaler Position befinden, was ein vertikales Sprühmuster erzeugt.
Dies ermöglicht einen breiten Materialauftrag, wenn die Spritzpistole seitlich über das
Werkstück geführt wird.
Bedienung
Funktion des Abzugs
• Der Abzug (11) verfügt über einen zweistufigen Mechanismus:
• Beim Drücken des Abzugs bis zur ersten Stufe beginnt der Luftfluss durch die
Spritzpistole.
• Wird der Abzug komplett durchgedrückt, wird die Materialzufuhr freigegeben.
Hinweis: Die Stellung der Gerändelten Farbmengenregulierschraube (10) bestimmt, wie
weit der Abzug gedrückt werden kann.
Tipps für das Arbeiten mit Spritzpistolen
• Um ein gleichmäßiges, glattes Sprühergebnis zu erzielen, muss die Farbe unter
Berücksichtigung der Herstellerangaben vorbereitet und verdünnt werden.
• Die Spritzpistole muss sauber und ordnungsgemäß befüllt sein, das Sprühmuster
korrekt justiert und der Kompressor auf den richtigen Betriebsdruck eingestellt sein.
• Führen Sie zum Ermitteln der optimalen Einstellung stets einen Sprühtest durch und
befolgen Sie die Anweisung unter „Spritzpistole einstellen“, bevor Sie mit der Arbeit
beginnen.
• Halten Sie während des Sprühvorgangs einen Abstand von etwa 200–250 mm
zwischen der Düse und dem Werkstück aufrecht.
• Besprühen Sie zunächst alle Werkstückkanten. Die einzelnen Sprühdurchgänge sollten
zu ca. 50 % überlappen.
• Sprühen Sie in einer gleichmäßigen Bewegung. Halten Sie Ihre Hand so still wie möglich
und führen Sie die Sprühpistole in einer geraden Linie über das Werkstück (siehe Abb.
B).
• Führen Sie die Spritzpistole niemals in einer Bogenbewegung. Dies führt zu einem
ungleichmäßigen Farbauftrag (siehe Abb. B).
• Vermeiden Sie intensives Umherschwenken der Spritzpistole, da das erzeugte
Sprühmuster dadurch instabil wird und zerstäubte Farbe in die Atmosphäre freigibt.
• Es wird empfohlen, den gesamten Sprühvorgang vor Beginn zu visualisieren. Beginnen
Sie mit den am wenigsten sichtbaren Bereichen und arbeiten Sie sich zu den sichtbaren
Bereichen vor. Diese Vorgehensweise erzeugt ein gleichmäßiges Sprühergebnis und
erlaubt es Ihnen, problematische Bereiche zu erkennen und um bereits lackierte
Bereiche herumzuarbeiten.
• Trennen Sie die Spritzpistole unmittelbar nach Beendigung der Arbeit von der
Druckluftversorgung.
Abb. A
www.silverlinetools.com
19
Hochdruck-Spritzpistole
WARNUNG! Beachten Sie, dass Druckluftwerkzeuge auch nach der Verwendung noch
Restdruck enthalten können. Lassen Sie nach dem Abstellen der Luftzufuhr stets den
verbleibenden Luftdruck aus dem Gerät ab.
Instandhaltung
WARNUNG! Trennen Sie das Gerät stets von der Druckluftversorgung und lassen Sie den
Druck ab, bevor Sie Wartungsarbeiten durchführen oder das Gerät demontieren.
WARNUNG! Tragen Sie bei der Durchführung von Reinigungs- und Wartungsarbeiten stets
angemessene persönliche Schutzausrüstung einschließlich Augen- und Atemschutz sowie
geeignete Handschuhe.
WARNUNG! Die meisten der für Lackieranwendungen verwendeten Lösungsmittel sind
toxisch und äußerst leicht entzündlich. Beachten Sie Richtlinien und geltende Gesetze
bezüglich Handhabung, Lagerung und Entsorgung von Lösungsmitteln und anderen
potentiell gefährlichen Substanzen.
Hinweis: Ihre Spritzpistole ist ein Präzisionsinstrument und muss als solches behandelt und
gewartet werden, um dauerhaft professionelle, gleichbleibende Ergebnisse zu erzielen.
• Die meisten bei Spritzpistolen auftretenden Probleme sind auf angetrocknete Farbreste
zurückzuführen, die die Düsen und internen Leitungen verstopfen.
• Reinigen Sie die gesamte Spritzpistole nach jeder Benutzung bzw. beim Wechsel der
verwendeten Farbe so gründlich wie möglich.
• Verwenden Sie zur Reinigung stets das gleiche Lösungsmittel, das Sie zuvor zum
Verdünnen der Farbe verwendet haben.
Nach jedem Gebrauch durchzuführende Reinigungsschritte
1. Entfernen Sie den Farbbehälter (1) ab und füllen Sie sämtliche Farbreste in einen
geeigneten, verschließbaren Behälter um. Reinigen Sie dann den Farbbehälter
gründlich mit einem geeigneten Lösungsmittel und sauberen Lappen.
2. Reinigen Sie die Düse (5) und Düsenbaugruppe, den Deckel und die Dichtung des
Farbbehälters.
3. Füllen Sie eine kleine Menge an Lösungsmittel in den gereinigten Farbbehälter ein
und bringen Sie ihn wieder an der Spritzpistole an.
4. Verbinden Sie die Spritzpistole mit der Druckluftversorgung.
5. Richten Sie die Düse in einen verschließbaren Behälter und sprühen Sie das
Lösungsmittel in diesen hinein. Sprühen Sie Lösemittel durch die Pistole, bis der
austretende Sprühnebel keine Farbpartikel mehr enthält.
6. Schalten Sie die Druckluftversorgung ab und trennen Sie die Pistole von der
Luftversorgung.
7. Öffnen Sie den Farbbehälter, füllen Sie Lösungsmittelreste in den zuvor benutzten,
verschließbaren Behälter, und trocknen Sie alle Komponenten sorgfältig.
8. Bringen Sie den Farbbehälter für die Lagerung wieder an der Spritzpistole an.
WARNUNG! In Ländern, in denen die Reinigung mit einem offenen Lösungsmittel verboten
ist, müssen spezielle Reinigungsverfahren durchgeführt werden (z.B. Reinigung in dafür
vorgesehenen, verschlossenen Behältern usw.). Informieren Sie sich über die geltenden
Bestimmungen und befolgen Sie die jeweiligen Vorschriften.
Spezielle Reinigungsverfahren für Luft- und Materialdüsen
sowie Nadeln
WARNUNG! Bei den Düsen und Nadeln handelt es sich um feinmechanisches Zubehör, das
mit entsprechender Sorgfalt behandelt werden muss. Beschädigungen und Modifikationen
führen zu minderwertigen Arbeitsergebnissen.
WARNUNG! Die Nadeln haben lange, scharfe Spitzen und müssen daher mit großer
Vorsicht gehandhabt werden, um Stichwunden und andere Verletzungen zu vermeiden.
1. Demontieren Sie die Spritzpistole vorsichtig anhand der Explosionszeichnung und
entfernen Sie alle Düsen und Nadeln.
2. Weichen Sie die Komponenten in einem geeigneten Lösungsmittel ein, um
angetrocknetes Material zu lösen und entfernen Sie dieses mit einem sauberen
Reinigungstuch oder einer weichen Bürste.
Hinweis: Weichen Sie niemals die gesamte Spritzpistole in Lösungsmittel ein, da dies die
Schmiermittel aus den Packungen entfernen würde.
3. Blasen Sie die Komponenten vorsichtig mit gefilterter Druckluft aus bzw. ab.
WARNUNG! Führen Sie keine Metallgegenstände in die Düsenöffnungen ein! Falls eine
mechanische Reinigung notwendig ist, muss ein spezieller Düsenreiniger aus einem
Material verwendet werden, das weicher als Messing ist.
Schmierung
• Die farbführenden Komponenten von Spritzpistolen müssen stets öl- und fettfrei bleiben.
Es gibt allerdings Komponenten, die regelmäßig geschmiert werden müssen.
• Schmieren Sie alle Packungen, Lager und dynamischen O-Ringe mit einem speziellen
Schmiermittel für Spritzpistolen. Bringen Sie eine kleine Menge an Vaseline auf Spiralfedern auf.
Lagerung
• Bewahren Sie dieses Gerät sorgfältig an einem sicheren, trockenen Ort außerhalb der
Reichweite von Kindern auf.
763556
Hier dünne
Farbschicht
Anfang des
Farbauftrags
Abzug
betätigen
Abzug
freigeben
Ende des
Farbauftrags
Hier dicke
Farbschicht
Richtig
Falsch
Farbauftrag muss beim Sprühen
gleichmäßig und nass sein
200-250 mm
Abb. B
