394970 Druckluft-Meißelhammer-Satz, 5-tlg.
Anschluss an die Druckluftversorgung
• Dieses Werkzeug ist zum Anschluss an eine Druckluftversorgung
vorgesehen, die über eine Wartungseinheit mit Wasserabscheider und
Druckluftöler verfügt und saubere, trockene Druckluft liefert.
• Der Druck der Luftversorgung darf den angegebenen maximalen
Arbeitsdruck des Gerätes nicht überschreiten (siehe Abschnitt
„Technische Daten“).
• Sorgen Sie dafür, dass aufgefangene Feuchtigkeit täglich aus dem
Druckluftsystem entleert wird.
• Stellen Sie sicher, dass alle Teile des Druckluftsystems (inkl. Schläuche,
Verbinder usw.) für den angegebenen Betriebsdruck geeignet sind.
Einsatzwerkzeug anbringen
WARNUNG! Trennen Sie das Gerät stets von der Druckluftversorgung,
bevor Sie Zubehörteile kontrollieren oder wechseln. Überprüfen Sie vor
Gebrauch die zu verwendenden Meißel. Abgenutzte und beschädigte
Einsatzwerkzeuge dürfen NICHT verwendet werden!
1. Stecken Sie das benötigte Einsatzwerkzeug in die Aufnahme des
Meißelhammers.
2. Schieben Sie die Schnellspannfeder (1) über das Einsatzwerkzeug und
auf das Gewinde am Kopf des Meißelhammers.
3. Ziehen Sie die Schnellspannfeder vollständig über alle Gewindegänge
an, bis die Endöse vertikal in 12-Uhr-Position sitzt und der Schaft
des Einsatzwerkzeugs gemäß „Geräteübersicht“ (oben) in der Feder
gehalten wird.
4. Schieben Sie das Einsatzwerkzeug mehrmals vor und zurück, um
sicherzustellen, dass es fest montiert ist.
Hinweis: Einsatzwerkzeuge können auch bei am Gerät montierter
Schnellspannfeder gewechselt werden. Schieben Sie dazu die Feder
vorsichtig seitwärts, damit die Manschette des Einsatzwerkzeugs an der
Feder vorbeigeführt werden kann.
Geräteleistung einstellen
Hinweis: Dieser Meißelhammer verfügt über einen eingebauten
Druckminderer.
• Die Drehzahl des Gerätes lässt sich durch Drehen des Luft-/
Drehmomentreglers (4) verändern.
Bedienung
1. Halten Sie den Meißelhammer gut mit beiden Händen fest.
2. Setzen Sie die Spitze des Einsatzwerkzeugs auf das zu bearbeitende
Werkstück.
3. Betätigen Sie behutsam den Auslöser und bewegen Sie das
Einsatzwerkzeug langsam am Werkstück entlang.
Hinweis: Lassen Sie das Gerät NICHT längere Zeit im Leerlauf laufen.
Dadurch würde seine Lebensdauer verkürzt.
Hinweis: Üben Sie KEINEN übermäßigen Druck auf das Gerät aus, sondern
lassen Sie das Werkzeug die Arbeit verrichten. Falls der Werkstoff nicht
wie gewünscht bearbeitet wird, überprüfen Sie das Einsatzwerkzeug auf
Beschädigungen und Verschleiß und ersetzen Sie es gegebenenfalls. Es
sollte die Verwendung eines anderen Einsatzwerkzeugs in Erwägung
gezogen werden.
WARNUNG! Beachten Sie, dass Druckluftgeräte auch nach Einstellen der
Arbeit noch über Restdruck verfügen können. Lassen Sie die verbleibende
Druckluft nach Trennung von der Druckluftzufuhr stets aus dem Gerät ab.
Zubehör
• Zubehör für dieses Werkzeug wie z.B. einen 4-tlg. Meißelsatz (Art.-Nr.
598430) können Sie über Ihren Silverline-Fachhändler beziehen.
Ersatzteile sind über Ihren Silverline-Fachhändler und unter
www.
toolsparesonline.com erhältlich.
Wartung
WARNUNG! Trennen Sie das Gerät stets von der Druckluftversorgung und
lassen Sie den Druck ab, bevor Sie Wartungs- oder Reinigungsarbeiten
durchführen.
Reinigung
• Halten Sie Ihr Gerät stets sauber. Durch Schmutz und Staub verschleißen
die Innenteile schnell und die Lebensdauer des Gerätes wird verkürzt.
Säubern Sie das Gerätegehäuse mit einer weichen Bürste oder einem
trockenen Tuch.
WICHTIGER HINWEIS: Ihr Druckluftwerkzeug ist im Allgemeinen sehr
störungsunanfällig. Falls es nicht ordnungsgemäß funktioniert, ist dies in
den meisten Fällen auf die Korrosion von Innenteilen, hervorgerufen durch
verschmutzte feuchte Luft, sowie auf Nichtbeachtung der nachfolgenden
Anweisungen zurückzuführen.
Tägliche Wartung: Trennen Sie das Werkzeug von der Druckluftversorgung
und geben Sie etwa einen Esslöffel Druckluftgeräte-Öl direkt in den
Druckluftanschluss. Lassen Sie die Maschine anschließend bei niedriger
Drehzahl laufen, um alle Innenteile gründlich zu schmieren.
• Bei Dauerbetrieb des Werkzeugs muss eine Druckluftwartungseinheit mit
Filter-/Öler-Kombination verwendet werden. Es ist stets mindestens eine
Filtrationseinheit zu verwenden.
• Verwenden Sie ausschließlich Spezialöl für Druckluftgeräte. BENUTZEN
SIE UNTER KEINEN UMSTÄNDEN NORMALES MOTORENÖL.
• Das Nichtbeachten dieser Anweisungen kann zum Erlöschen der Garantie
führen.
Lagerung
• Bewahren Sie dieses Gerät sorgfältig an einem sicheren, trockenen Ort
außerhalb der Reichweite von Kindern auf.
Entsorgung
• Druckluftwerkzeuge dürfen wie auch Elektrowerkzeuge nicht über den
Hausmüll entsorgt werden.
• Druckluftwerkzeuge können Spuren von Maschinenöl und anderen
Schmierstoffen enthalten und müssen dementsprechend der
Wiederverwertung zugeführt werden.
• Lassen Sie sich von der zuständigen Behörde bezüglich der
ordnungsgemäßen Entsorgung von Druckluftwerkzeugen beraten.

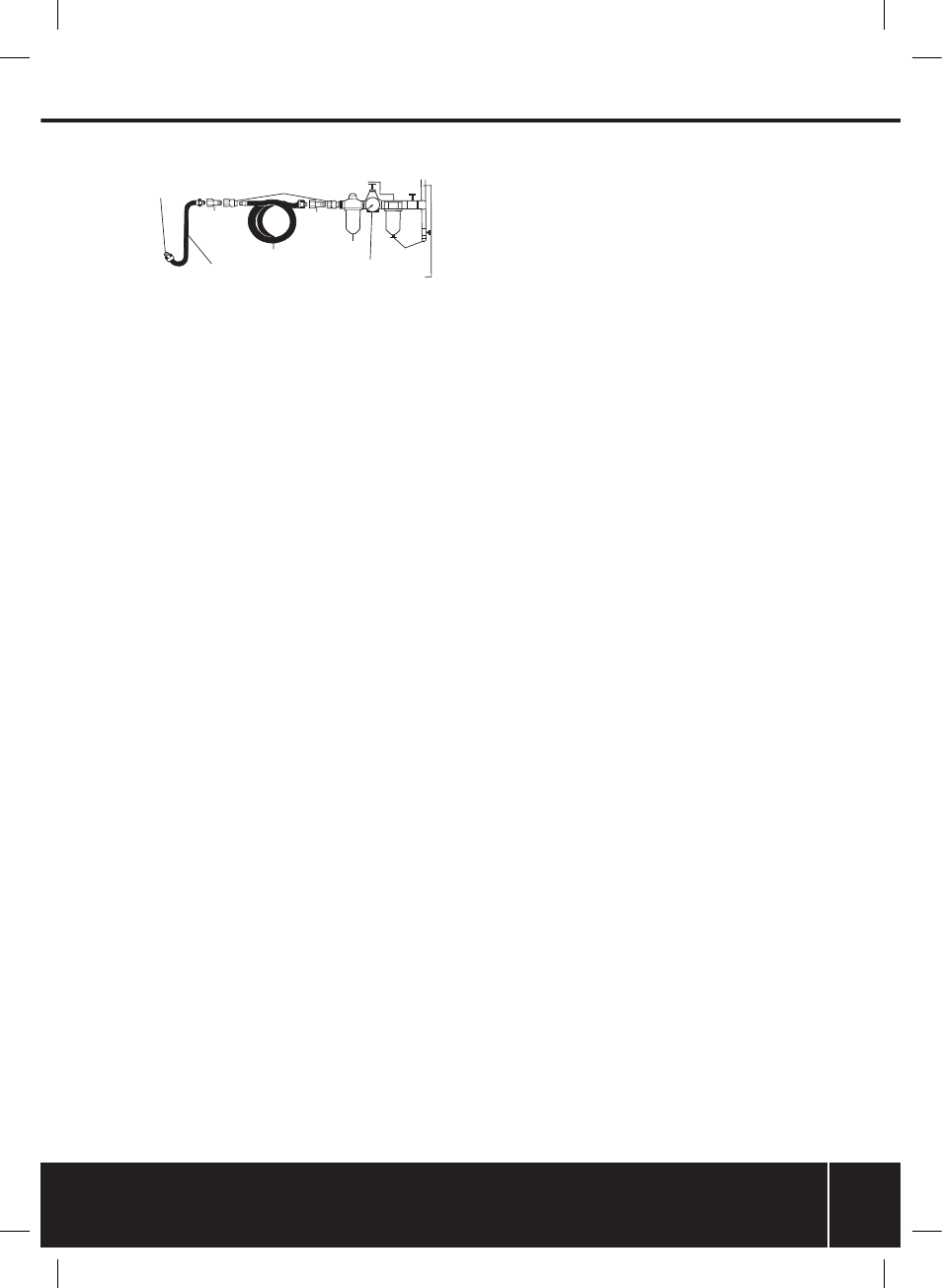

ANSCHLUSSSTÜCK FÜR
DRUCKLUFTGERÄT
FÜHRUNGSSCHLAUCH
NIPPEL
SCHNELLKUPPLUNGSADAPTER
WASSERABSCHEIDUNG
NEBELÖLER
NIPPEL
DRUCKLUFTREGLER
TÄGLICH
ABLASSEN!
DRUCKLUFTZUFUHR
DRUCKLUFTSCHLAUCH
