Punch & flare assembly – Mittler Bros Machine & Tool 2200-M User Manual
Page 2

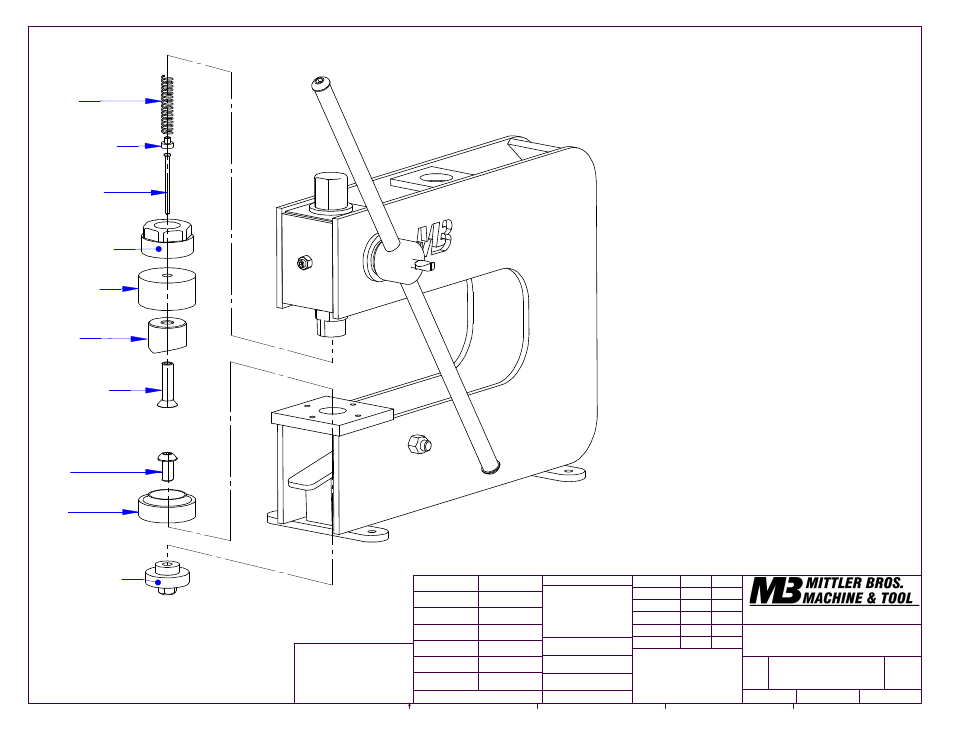

Bolt
Die
Spring
Loaded Bolt
Spring Button
C'Sunk Spring
1/2-20 x 1"
Loaded Pin
Flare Ring
Button Head
Spring
Upper Adaptor
Nut 2200-011
Punch
1/2-20 x 2"
Lower Adaptor
Nut 2200-012
DRAWN
Punch & Flare Assembly
5/31/11
DO NOT SCALE DRAWING
SHEET 2 OF 2
BAB
2200-M
UNLESS OTHERWISE SPECIFIED:
WEIGHT: 4.291
REV
DWG. NO.
A
SIZE
TITLE:
NAME
DATE
Q.A.
MFG APPR.
ENG APPR.
CHECKED
SCALE: 1:8
yyyy
FINISH
MATERIAL
QUANTITY
10 Cooperative Way, Wright City, MO. 63390
WITHOUT THE WRITTEN PERMISSION OF
REPRODUCTION IN PART OR AS A WHOLE
MITTLER BROS. MACHINE & TOOL. ANY
DRAWING IS THE SOLE PROPERTY OF
THE INFORMATION CONTAINED IN THIS
ANGULAR ±1°
APPLICATION
USED ON
NEXT ASSY
PROPRIETARY AND CONFIDENTIAL
THREE PLACE DECIMAL ±.005
TWO PLACE DECIMAL ±.010
ONE PLACE DECIMAL ±.015
FRACTIONAL ±.015
TOLERANCES:
DIMENSIONS ARE IN INCHES
PROHIBITED.
5
4
3
2
1
MITTLER BROS. MACHINE & TOOL IS
(636)745-7757 Fax (636)745-2874
COMMENTS
ASSEMBLY:
·
Remove ½” - 20 Bolt and Bearing from
Punch & Flare Tool - set bolt / bearing aside.
·
Install Button Head Bolt through Female Die.
·
Install Lower Adaptor Nut #2200-012 through
hole in Lower Platen Tooling Plate
·
Thread Button Head Bolt into Lower
Adaptor Nut - DO NOT Tighten.
·
Install Ejector Pin through Button Head
Bolt - See Drawing
·
Install ½”-20 Countersunk Bolt through
Punch and Male Flare Ring.
·
Install and Tighten ½”-20 Bolt into Upper
Adaptor Nut #2200-011.
·
Install Spring Load Pin through center
of Bolt - See Drawing.
·
Place a dab of grease on bottom of Spring
Button to assist in Spring Button to
Spring Loaded Pin Alignment.
·
Place Spring Button on Bolt head.
·
Install Spring over tab on Spring Button.
·
Carefully Install Spring Loaded Assembly
into Upper Ram Cavity while Threading
Upper Adaptor Nut onto Ram.
·
Tighten Upper Adaptor Nut using
Wrench #2200-034.
·
Lower Upper Ram / Punch / Male Flare
Ring Assembly.
·
Align Female Die with Punch by moving
Female Die.
·
Lower Assembly onto Lower Tooling Plate.
·
Tighten Lower Adaptor Nut using
Wrench #2200-034.
