6

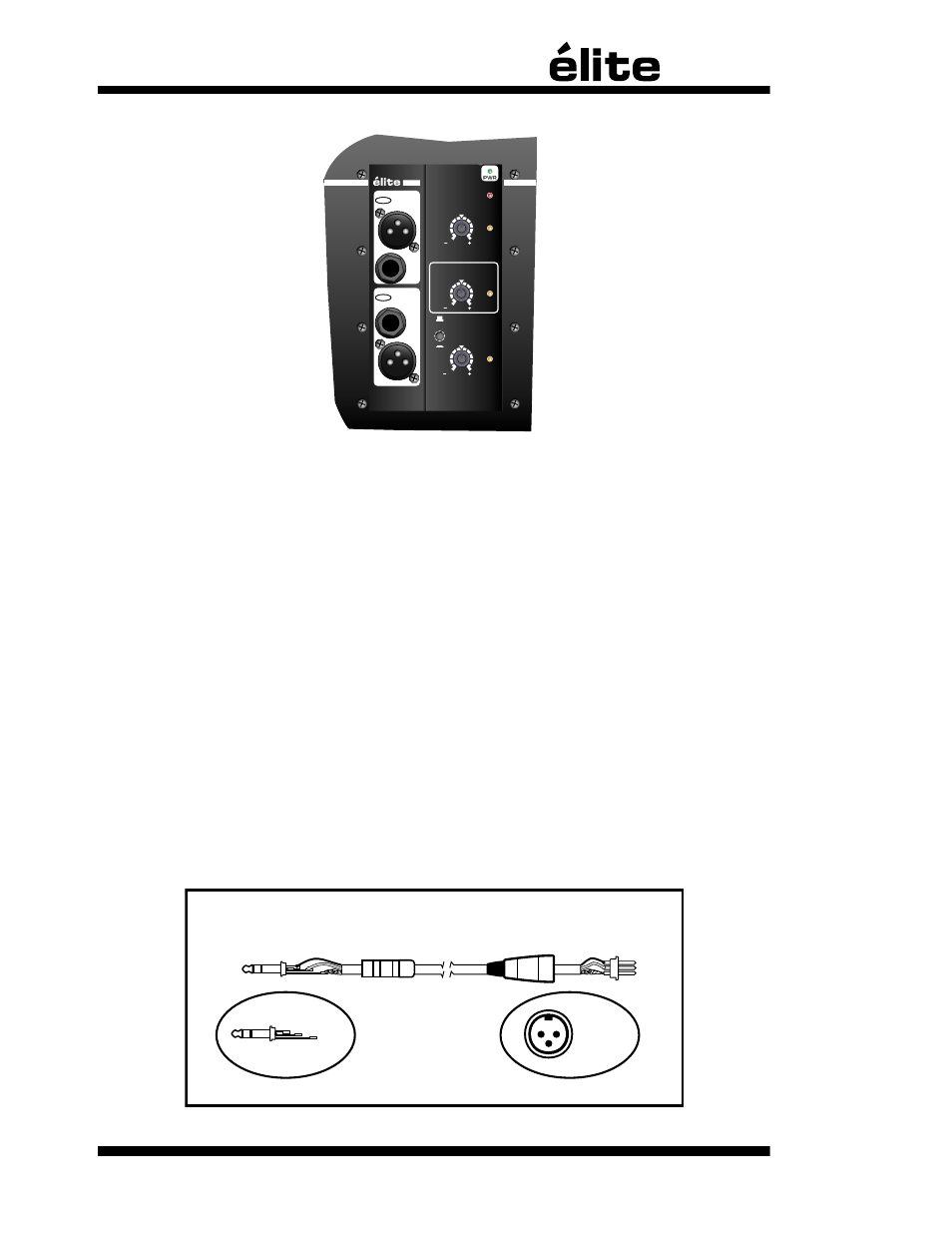

1. Prises d’Entrées

i. Prises d’Entrées
Gauche et Droite

Les prises d’entrées de

l’éXcursion1000 ont été conçues

pour opération avec signaux de

niveau ligne. Pour commodité

accrue, les deux côtés sont

équipés de prise XLR et ¼-pouce

symétrique branchées en parallèle.

Note: Le niveau d’entrée

requis pour obtenir la pleine

puissance, lorsque les contrôle

de niveau sont à la position

centrale, est environ +4 dBv

(1.2 volts). L”augmentation de

ce réglage permet d’entraîner

l’ éXcursion1000 avec sources

produisant un niveau réduit de

signal. Il n’est pas recommandé

de connecter un signal aux deux prises sur un

même canal (XLR et ¼-pouce).

ii. Commutateur Mono/Stéréo

En mode stéréo, le éXcursion1000 achemine les deux

signaux des entrées de gauche et droite aux enceintes

satellites correspondantes. Quand un signal mono

est connecté à l’entrée du canal gauche ou du canal

droit de l’éXcursion1000, vous pouvez acheminer ce

signal aux deux enceintes satellites en engageant le

mode mono. Quand une source stéréo est utilisée, les

signaux de gauche et de droite seront combinés en un

seul signal mono si le mode mono est engagé.

2. Contrôles de Niveau

i. Contrôle de Niveau de Gauche et Droite

Les contrôles de niveau de gauche et de droite

ajustent le niveau de sortie pour les enceintes satellites

correspondantes. Des ajustements peuvent être

apportés pour altérer la balance des enceintes satellites,

pour compenser pour une source de signal qui n’est

pas au niveau ligne standard de +4 dBv ou pour régler

le volume à un niveau approprié pour l’application.

Les contrôles de niveau de gauche et droite seront

normalement réglés à la position centrale.

ii. Contrôle de Niveau du
Subwoofer

Le contrôle de niveau du Subwoofer

permet un réglage précis du niveau

de sortie pour les graves. Des

ajustements peuvent être apportés

pour compenser pour une source de

signal qui n’est pas au niveau ligne

standard de +4 dBv.

3. Indicateur

d’Écrêtage

DEL Indicatrice d’Écrêtage

La DEL Indicatrice d’écrêtage

s’illumine lorsqu’il y a un niveau de

signal excessif présent aux entrées

gauche ou droite.

4. Protection

L’éXcursion1000 utilise un système de limiteur

perfectionné à multiples étages qui prévient l’écrêtage

des amplificateurs tout en accommodant une grande

variété de gamme de niveau d’entrée. Le circuit de

limiteur protège le système entier de la plupart des

situations impliquant des niveaux de signal pouvant

endommager l’appareil.

i. DEL Indicatrice de Limiteur

La DEL indicatrice de limiteur s’illumine lorsque le

niveau d’opération maximum pour les enceintes

satellites a été atteint. Quand la DEL s’illumine, le circuit

limite le niveau de sortie. Dans ce cas, l’augmentation

du niveau de signal d’entrée n’augmentera pas le

niveau d’opération au-delà de la limite indiquée. Quand

l’appareil est amené au point de limite, le limiteur

interne déclenche une réduction du gain. La qualité du

son ne sera pas dégradée de façon significative lorsque

le circuit de limiteur interne est actif.

Note: L’opération du système à quelque dB au-

delà du point de limite assurera que le système

est utilisé à son niveau de sortie optimum. Un

niveau excessif de limite rendra le système plus

susceptible au feedback.

A-Z675 / 1.0PR

CLIP

LEFT

LIMIT

RIGHT

LIMIT

SUB

LIMIT

RIGHT

LEVEL

12

dB

LEFT

LEVEL

12

dB

SUBWOOFER

LEVEL

12

dB

STEREO

MONO

00

00

00

BAL

BAL

LEFT

INPUT

RIGHT

INPUT

1/4-inch T.R.S.

Phone Plug

Balanced 1/4-inch T.R.S. to Balanced XLR

XLR Plug

(Male)

Tip = 0°

Ring = 180°

Sleeve = Ground

1

Pin 1 = Ground

Pin 2 = 0°

Pin 3 = 180°

2

3
