9
Italiano

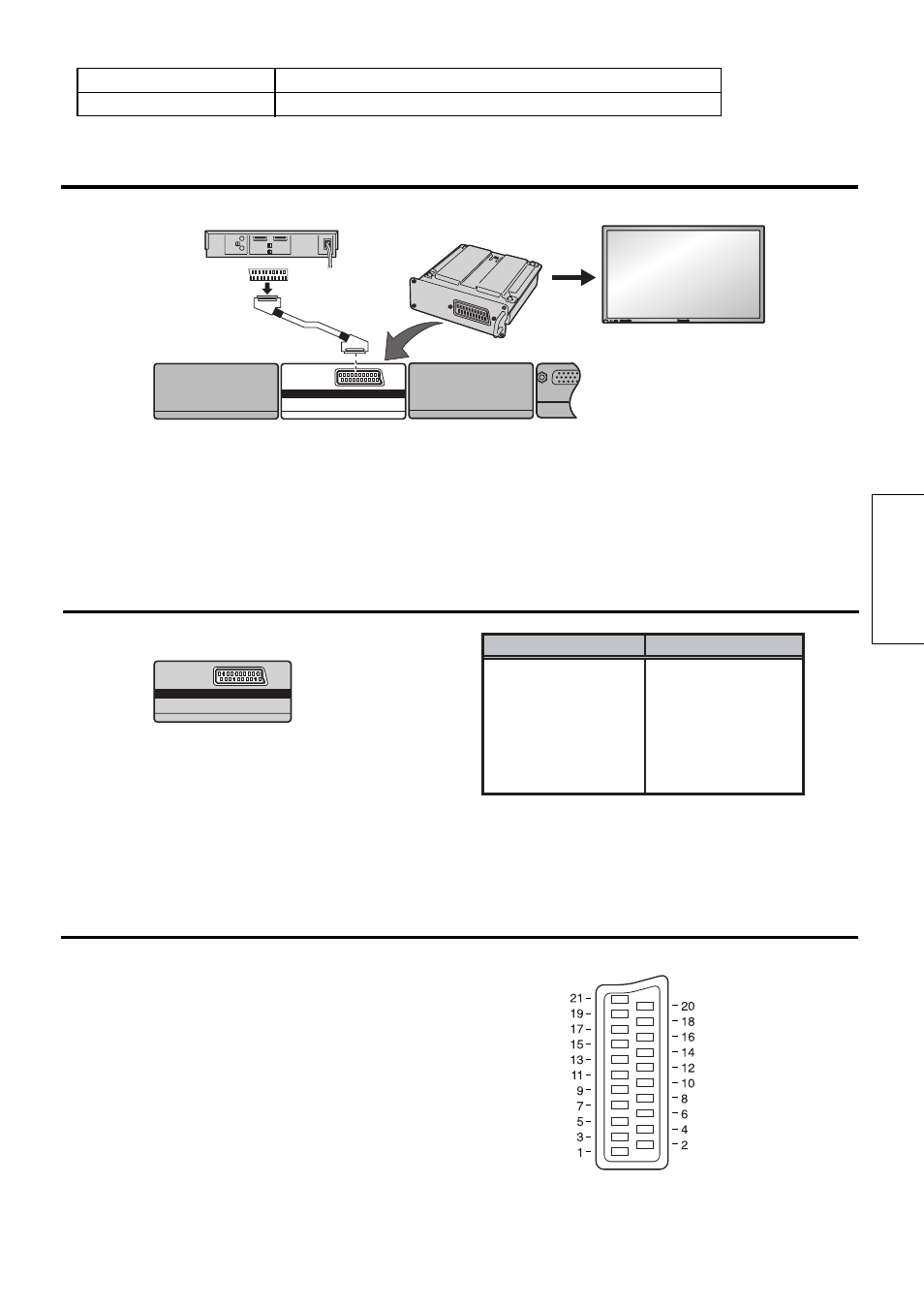

Collegamenti
Tipo di segnali utilizzabili Tipo di segnali utilizzabili
PAL B,G,H,I
NTSC M
SECAM
NTSC4,43
PAL M
PAL N
PAL60 Ingresso CVBS
ý Sistemi colore
Il segnale in ingresso può essere visualizzato
Segnali di ingresso AV, a componenti o RGB
Schermo
Installato nello
Schermo
Videoregistratore / Ricevitore satellitare / DVD
SLOT2
AV
AV1/ TV
PC IN
SLOT1 SLOT2 SLOT3 SLOT3
AV
Numeri delle fessure dello schermo compatibili con il montaggio della scheda dei terminali.
Modelli con 2 fessure Fessura 1 e Fessura 2
Modelli con 3 fessure Fessura 1 e Fessura 2 [ la Fessura 3 non compatibile ]
Scheda per terminali tipo Scart
Informazioni sulla presa Scart
Presa Scart AV1 IN 【 RGB,VIDEO, S VIDEO 】
Gli ingressi utili per la presa AV1
IN comprendono il sistema RGB
( rosso, verde e blu ).
I poli 15 e 20 della presa AV1 IN
dipendono dalla commutazione
della voce AV1 IN S-VHS / VIDEO.
Messa a terra della presa
--
Messa a terra CVBS
Ingresso colore rosso (o S-C)
Messa a terra (per il video)
Ingresso colore verde
Messa a terra (per il video)
Ingresso colore blu
Messa a terra del blu
--
--
Ingresso video (Y)
Messa a terra (per il video)
Stato del collegamento RGB
Messa a terra (per il video)
--
--
Stato del collegamento CVBS
Ingresso audio (sinistra)
Messa a terra per l’audio
Ingresso audio (destra)
