Anschlüsse
Verwendbare Signale Verwendbare Signale
PAL B,G,H,I
NTSC M
SECAM
NTSC4,43
PAL M
PAL N
PAL60 Farbsysteme fьr
э CVBS-Eingang
Verwendbare Eingangssignale
AV- / Komponenten- / RGB-Eingangssignale
Display
Im display installiert
Videorecorder / DVD / Satellitenemfänger
SLOT2
AV
AV1/ TV
PC IN
SLOT1 SLOT2 SLOT3 SLOT3
AV

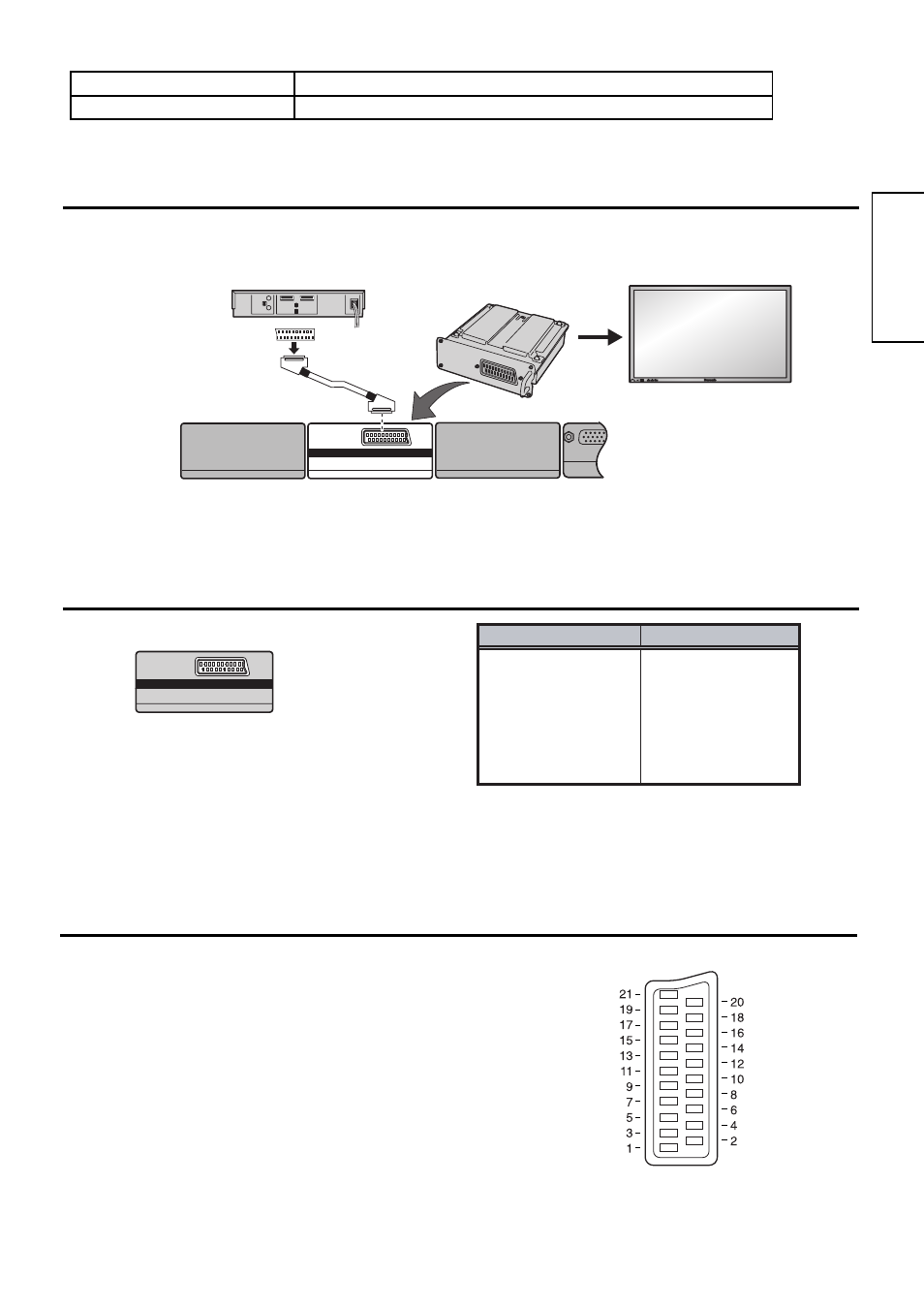

Steckplatznummern auf dem display, die mit dem Terminal-Board-Zubehör kompatibel sind.
Modell mit 2 Steckplätzen Steckplatz 1, Steckplatz 2
Modell mit 3 Steckplätzen Steckplatz 1, Steckplatz 2, [ Steckplatz 3 ist nicht kompatibel ]
Scart Terminal Board
Belegung des SCART-Steckanschlusses
AV1 IN - SCART- Steckanschluß 【 RGB,VIDEO, S VIDEO 】
Geeignete Eingänge für AV1 IN : RGB ( Rot / Grün / Blau )
AV1 IN -Stifte 15 und 20 sind abhängig von der AV1 IN S-
VHS / VIDEO-Umschaltung. Stift Masse
- -
CVBS Masse
S-C/Rot Eingang
Masse (Video)
Grün Eingang
Masse (Video)
Blau Eingang
Blau Masse
- -
- -
Y/Video Eingang
Masse (Video)
Status RGB
Masse (Video)
--
--
Status CVBS
Audio Eingang (L)
Audio Masse
Audio Eingang (R)
