Bijbehorende maattekeningen voor maatkeukens – Panasonic KYB64BX User Manual
Page 27

52
53
Nederlands
R3 1
490
3 0
727
3
0
R3 1
490
3 0
560
3
0
490
3
0
■
Afmetingen van uitsparing van aanrechtblad
KY-B84BX/KY-B84BG
Zijmuur gebouw
Voorkant
aanrechtblad
Min. 59
Zijmuur gebouw
Achtermuur gebouw
Min.51
Min.600
Min.51
Min.51
KY-B64BX/KY-B64BG
Zijmuur gebouw
Voorkant
aanrechtblad
Min. 59
Zijmuur gebouw
Achtermuur gebouw
Min.51
Min.600
Min.51
Min.51
LET OP
Als aan deze voorwaarde niet
is voldaan, mag het apparaat
niet geïnstalleerd worden.
Min.600
Min. 30 voor vlakke
gedeelte
Verhoging van voorkant aanrechtblad
Achterkant
Voorkant
Inlaat- en uitlaatstroom
Min.40
■
Zijaanzicht
(meting: mm)

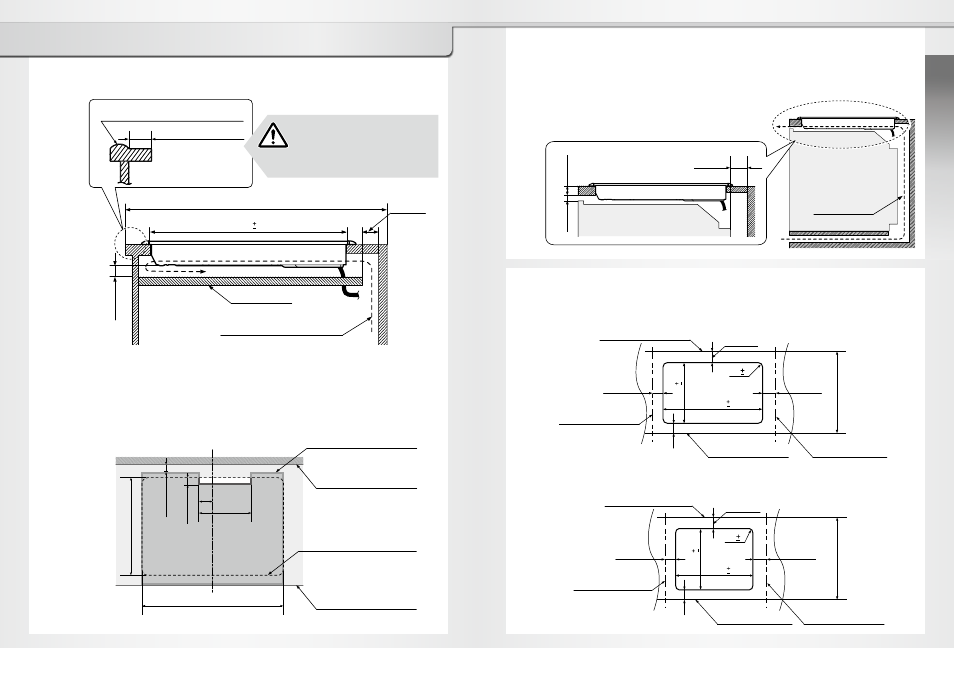

Bijbehorende maattekeningen voor maatkeukens
■
Zijaanzicht met een oven
(meting: mm)
Min.20
Inlaat-
en uitlaatstroom
Oven
Instructies voor installatie van kookplaten boven een oven.
- Voor Panasonic-ovens:
alleen HL-BT62S/HL-BT62B . (vanaf januari 2013)
- Zorg voor extra ruimtes voor luchtcirculatie, zoals hieronder wordt weergegeven.
Min.40
Min.5
Min.60
Oven
Instructies voor plaatsing van tussenwand in het kastje,
- Zorg voor minimaal 20 mm extra ruimte aan de onderkant van het apparaat voor de
luchtcirculatie.
- Zorg voor minimaal 40 mm extra ruimte aan de achterkant van de tussenwand.
Bovenaanzicht van de tussenwand
Min. 20
Min. 40
70
265
490
727
(for KY-B84BX / KY-B84BG)
560
(for KY-B64BX / KY-B64BG)
Tussenwand
Achtermuur gebouw
Uitsparing aanrechtblad
(zie pagina 53.)
Tussenwand
Voorkant aanrechtblad
