Page 34

Espa

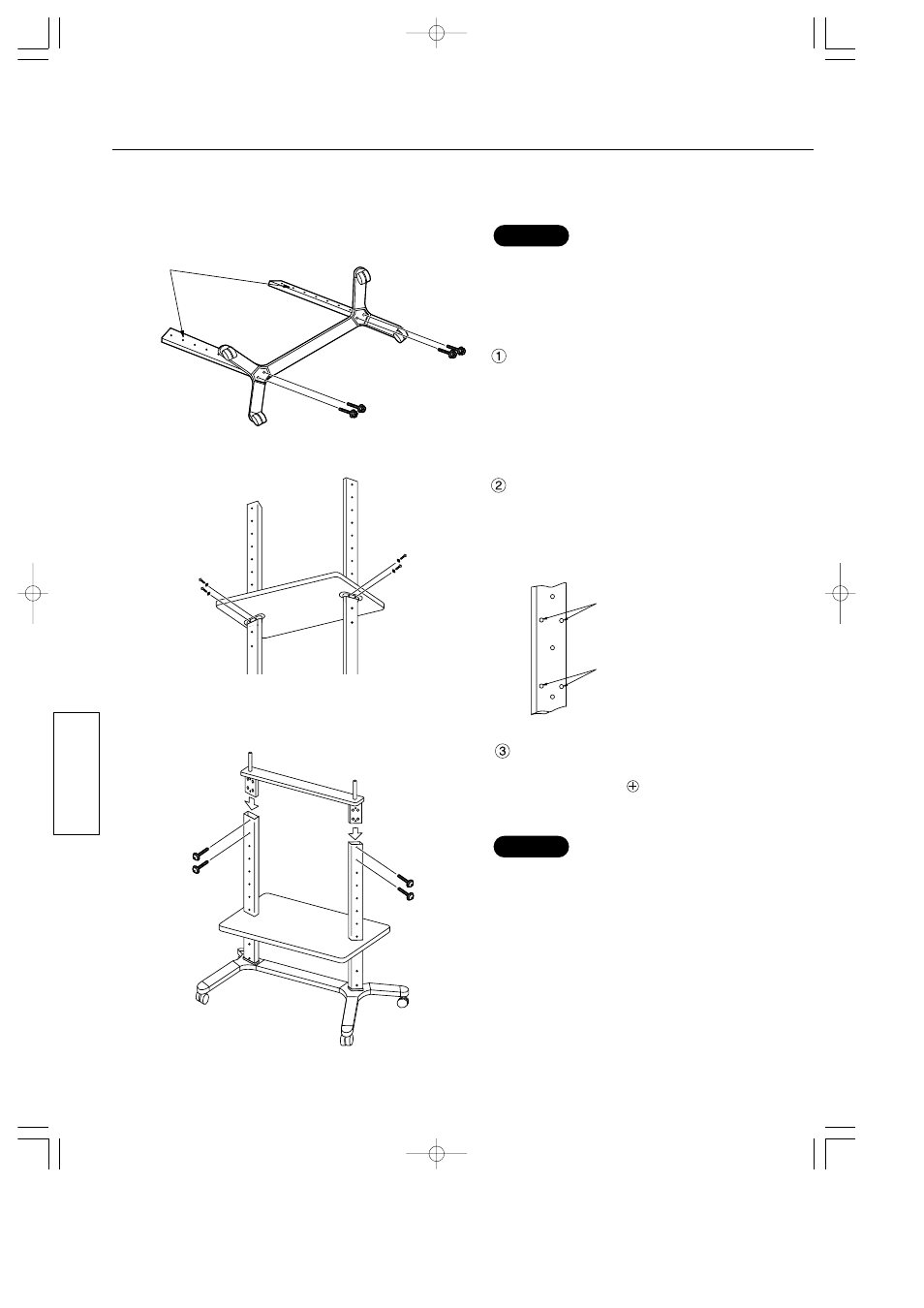

Procedimiento de instalación

• Cuando instale el pedestal, apriete primero,

provisionalmente, todos los pernos y tornillos y
apriételos firmemente después de terminar el
montaje.

• Utilice un destornillador largo.

N o t e

Nota

• Seleccione un lugar horizontal y estable para

realizar el montaje.

N o t e

Nota

Inserte el soporte en los apoyos
verticales y asegure en cuatro lugares
con los tornillos

M5-15.

Inserte los apoyos en la base del
pedestal y asegúreles desde la parte
inferior utilizando los cuatro pernos M8.

Pase el estante sobre los apoyos y
asegure el estante en cuatro lugares
utilizando los tornillos M6 y las
arandelas de resorte.

1. Montaje del pedestal.

Instale de forma que la abertura
quede hacia fuera.

Orificios de tope
(en la altura del estante
de 350 mm)

Orificios de tope
(en la altura del estante
de 500 mm)

Soporte
