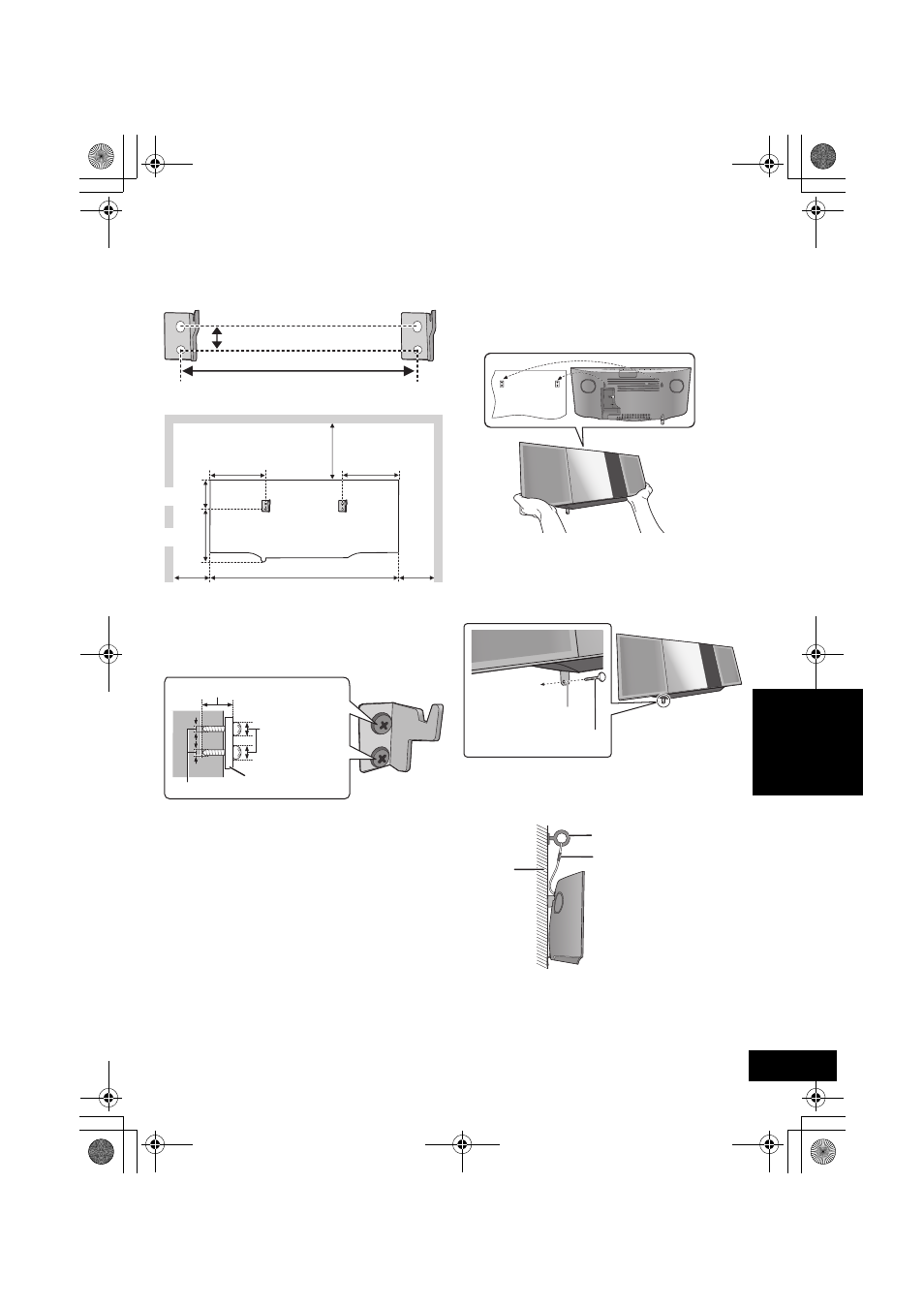

Mida y marque la posición de los soportes de
montaje en la pared en ambos lados.
≥ Utilice las cifras a continuación para identificar las
posiciones de atornillamiento.
La posición para montar los soportes a la pared
Espacio requerido
5
Instale los soportes en la pared a ambos lados de
la pared con 2 tornillos (no suministrados).
≥ Utilice un nivel de burbuja de aire para asegurar que
ambos soportes se encuentren nivelados.
6
Asegure con las manos la unidad dentro de los
soportes de montaje de la pared.
≥ Después de colgar el aparato, retire sus manos
cuidadosamente para verificar que el aparato se
encuentra correctamente asegurado a los soportes de
la pared.
7
Utilice el tornillo de soporte (no suministrado) para
asegurar el soporte a la pared.
≥ Consulte el paso 5 para conocer los requerimientos
antes de atornillar.
8
Monte el cable de prevención de caídas
(no suministrado) a la pared.
≥ Asegúrese de que el huelgo de la cuerda sea mínimo.
204 mm
13 mm
500 mm
75 mm
142 mm 154 mm
100 mm
142 mm
300 mm
100 mm
Al menos 30 mm
‰7,5 mm a
‰9,4 mm
‰4 mm
Soporte de montaje
en la pared
≥ Conecte la antena y el cable de alimentación de CA a la
unidad antes de colgarla a la pared. (l 59)
Pared
Tornillo de soporte de seguridad
(no suministrado)
Soporte de seguridad
Asegurar a la
pared
Cable (no suministrado)
Armella roscada
(no suministrado)
Pared
