6
2
1 2
1
1
2

 

1
FRONT Lch
→
   

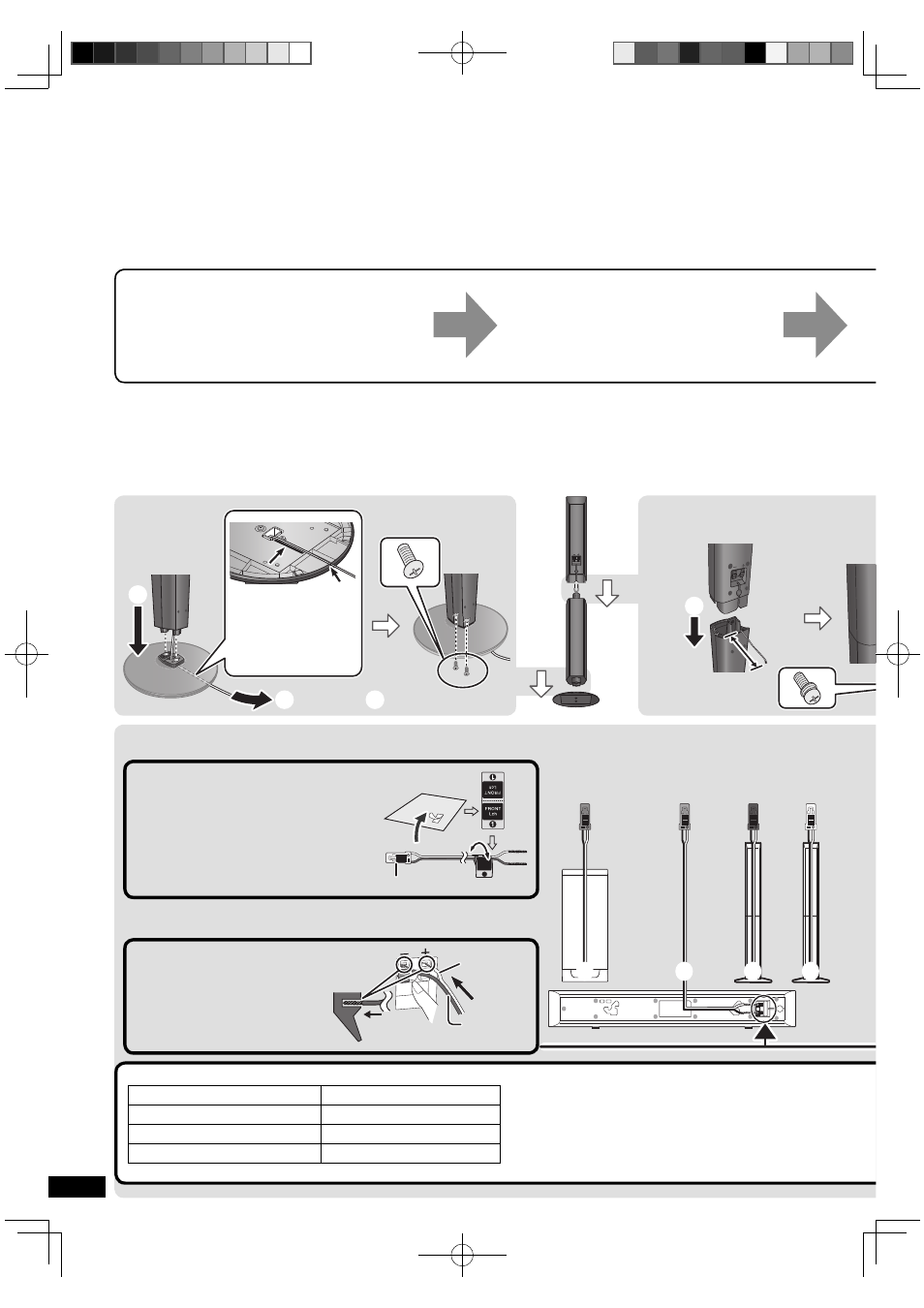

Przewodnik ułatwionego ustawiania
Kolejność ustawiania
KROK 1 KROK 2
Mocno dokręcić.
Pozostaw około
80 mm
Głośniki przednie
Stojaki
Podstawy
Przygotuj głośniki
Patrz niżej
Rozmieść głośniki
Patrz niżej
Przygotuj głośniki
Przed podłączeniem odpowiedniego kabla przeczytaj
etykietkę znajdującą się z tyłu głośnika.
Sprawdź rodzaj głośnika z etykietką znajdującą się z
tyłu głośnika. Głośniki 
Głośniki przednie FRONT/AVANT
Głośnik centralny CENTER/CENTRE
Głośniki dźwięku przestrzennego SURROUND/AMBIOPHONIE
Oznacz każdy kabel przyczepiając
na nim ponumerowane naklejki w
miejscu oznaczonym na ilustracji.
Należy dopasować numer na
każdej naklejce do numeru w
kółku na ilustracji.
Podłączanie przewodów głośnika.
Włóż kable do oporu, ale nie
głębiej niż poziom izolacji.
: Biały
: Niebieska linia
np., Głośnika przedniego Lch
WCIŚNIJ!
Głośniki
przednie
Głośnik
centralny
Głośnik
niskotonowy
KROK 3
KROK 4
BIAŁY
Biały
Niebieska
linia
głośnika
Lch
BIAŁY
Rch
CZERWONY ZIELONY FIOLETOWY
Tylna część podstawy
Pociągnij kabel prosto
wzdłuż linii i wsuń go
do rowka.
