12
4
4
3
1
2
VIDEO IN
AUDIO OUT
L
R
HDMI
(ARC)
HDMI
OPTICAL
OUT
SUBWOOFER
3
6
5
2
1
4
3
3
3
R
L
R
L
Ω
Ω
Ω
Ω
3
CENTER
SURROUND
FRONT
Ω
75
FM ANT
Hlavní jednotka

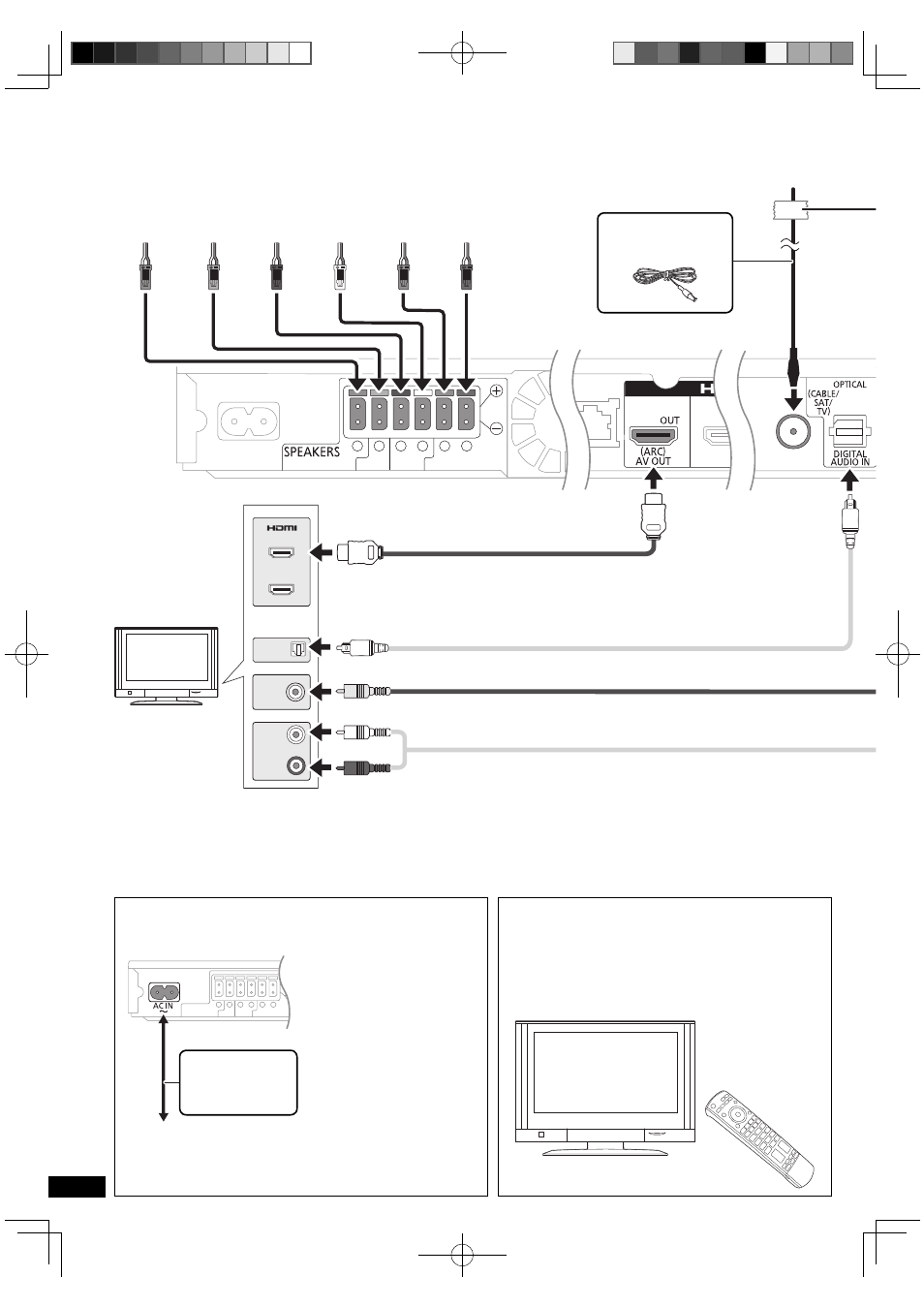

Zapojte kabely
Zapnìte hlavní jednotku
Zapojte hlavní přívodní šňůru
Pipojte šru k hlavní jednotce
pedtím, než ji zapojíte do
elektrické zásuvky.
Do elektrické zásuvky
Zapněte televizi
Zapněte televizi a zvolte příslušný režim video vstupu
(např., VIDEO 1, AV 1, HDMI, apod.), který odpovídá
připojení k této jednotce.
Pipojte kabely podle barvy nebo podle ísel uvedených v nákresu viz výše ke
správným terminálm na zadním panelu jednotky.
FIALOVÝ
ZELENÝ ČERVENÝ
BÍLÝ
ŠEDÝ
MODRÝ
Podrobnější informace jsou uvedeny v návodu k použití.
Pokojová anténa FM
(dodává se)
Televizor
Optický digitální audiokabel (nedodává se)
Audiokabel (nedodává se)
*
1
Zkontrolujte, zda je video kabel zapojen tak, aby
bylo možné promítat fotografi e/videosekvence z
iPod/iPhone.
Napájecí kabel
(dodávají se)
Je-li zařízení připojeno k televizoru kompatibilnímu s technologií 3D,
lze přehrávat 3D videa a statické 3D snímky.
Kabel HDMI (nedodává se)
(Doporučený pro vyšší kvalitu obrazu)
Pokud je terminál HDMI označen “HDMI (ARC)”, lze zobrazit zvuk a obraz
televizoru pomocí jednoho kabelu HDMI.
Pokud terminál HDMI není označen “HDMI (ARC)”, “Audiokabel” nebo
“Optický digitální audiokabel”, je nutné poslouchat zvuk z televizoru.
Videokabel*
1
(nedodává se)
