16
4
4
3
1 2
VIDEO IN
AUDIO OUT
L
R
HDMI
(ARC)
HDMI
OPTICAL
OUT
SUBWOOFER
3
6 5 2 1 4 3
3 3 R L R L Ω Ω Ω Ω 3
CENTER SURROUND FRONT Ω 75
FM ANT
     
Készülék
A készülék bekapcsolása
Az AC hálózati vezeték
csatlakoztatása
A hálózati kábelt csatlakoztassa
először a készülékhez, majd
ezután dugja be a háztartási fali
konnektorba.
Háztartási fali konnektor
Átkapcsolás a TV-re
Kapcsolja be a TV készülékét és válassza ki a megfelelő
videó bemeneti módot (példa VIDEO 1, AV 1, HDMI,
stb.), hogy megfeleljen az egység kapcsolatainak.

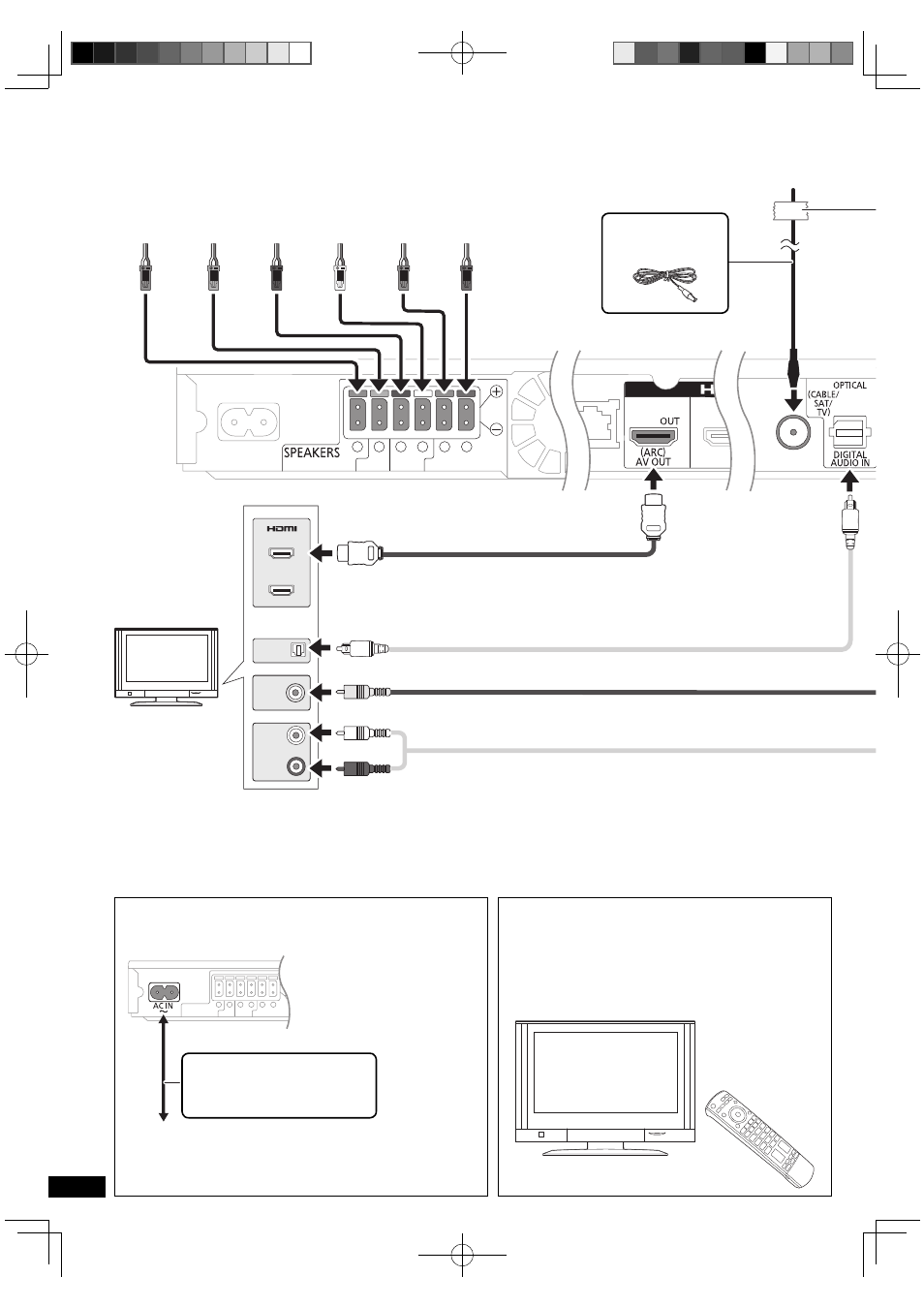

Csatlakoztassa a kábeleket az ábrán látható színeknek és számozásnak
megfelelően a készülék hátlapján található megfelelő csatlakozókba.
LILA ZÖLD PIROS FEHÉR SZÜRKE KÉK
Vezetékek csatlakoztatása
A további részleteket a használati útmutató tartalmazza.
FM beltéri antenna
(tartozék)
Televízió Digitális optikai audiókábel (nem tartozék)
Audiokábel (nem tartozék)
* 1 Végezze el a videókábel csatlakoztatását,
hogy képek/videók legyenek nézhetők az
iPod/iPhone eszközről.
Hálózati csatlakozókábel
(tartozék)
3D kompatibilis televízióhoz csatlakoztatva a készülékkel
3D videók és 3D állóképek játszhatók le.
HDMI kábel (nem tartozék)
(Kiváló képminőséghez ajánlott)
Ha a HDMI aljzat felirata “HDMI (ARC)”, akkor egyetlen HDMI kábellel
élvezhető a TV hang és kép.
Ha a HDMI aljzat felirata nem “HDMI (ARC)”, akkor “Audiókábel” vagy
“Digitális optikai audiókábel” szükséges a TV hangjának hallgatásához.
Videókábel* 1 (nem tartozék)
