[PT580] Głośniki przednie
[PT880] Głośniki przednie i surround
Przygotowanie
≥ Aby uniknąć uszkodzenia lub zadrapań, rozłóż miękką tkaninę i
wykonaj montaż na niej.
≥ Do wykonania montażu używaj śrubokręta Philipsa krzyżakowy
(nie jest częścią zestawu).
≥ Będziesz potrzebował zaopatrzyć się w odpowiednie wkręty z
oczkiem, dostosowane go ścian lub kolumien, do których mają być
zamocowane.
≥ Zwróć się do wykwalifikowanego technika budowlanego w sprawie
odpowiedniej procedury wieszania przedmiotów na betonowej ścianie
lub powierzchni, która może nie być dostatecznie wytrzymała.
Nieprawidłowe przymocowanie może uszkodzić ścianę i głośniki.
Uwaga!
≥ Nie stawaj na podstawie. Zachowaj ostrożność, gdy w pobliżu są
dzieci.
≥ Podczas transportu głośnika należy przytrzymać części statywu i
podstawy.

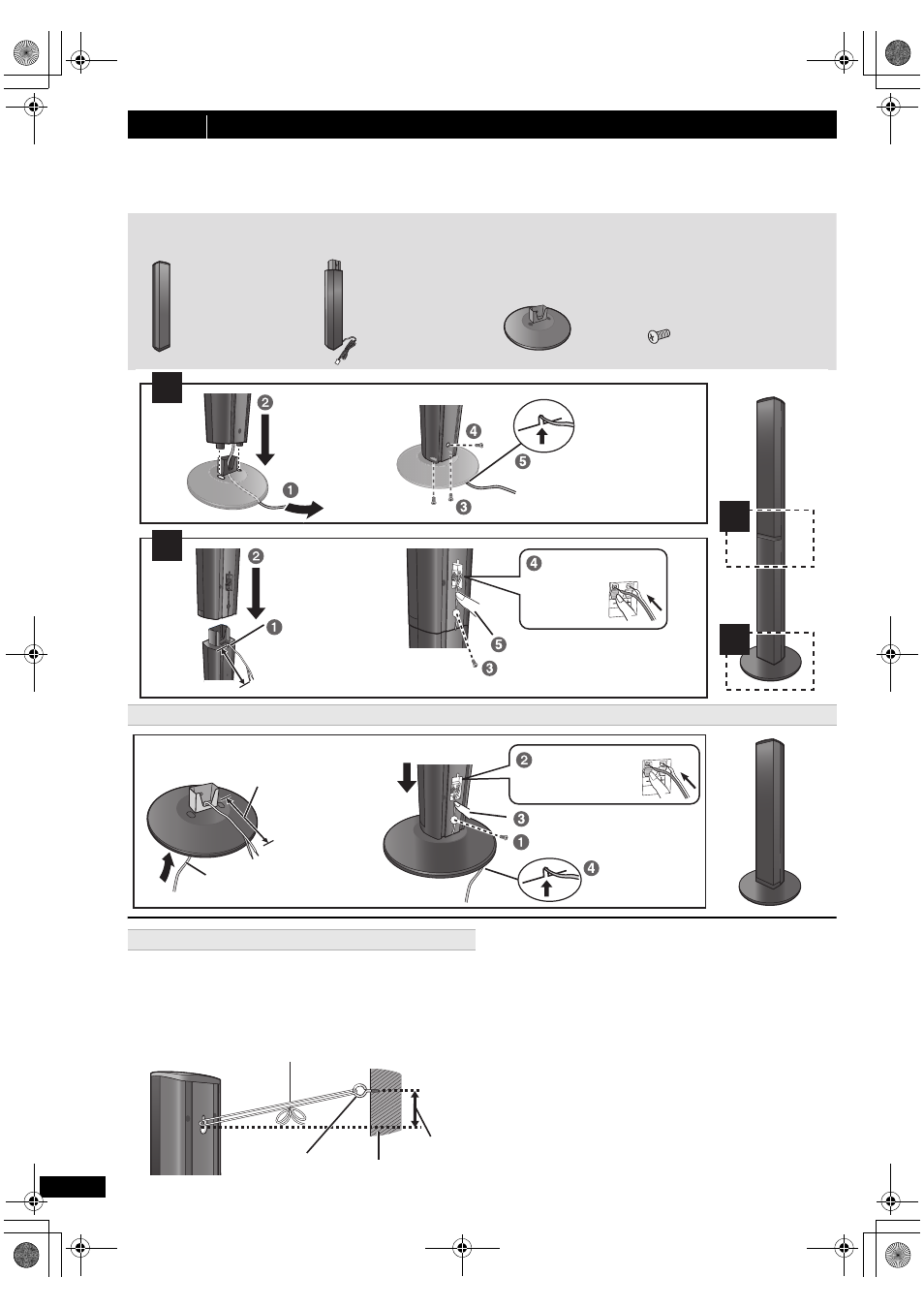

krok 1 Przygotowanie głośników
Opcja zmontowania głośnika
Przed rozpoczęciem montażu, ustawieniem i podłączeniem, upewnij się, że masz do dyspozycji wszystkie podane części składowe.
≥ Trzymać śruby z dala od dzieci, aby nie dopuścić do ich połknięcia.
≥ Opcjonalny wspornik na ścianę pokazany jest na stronie 21.
2 Głośniki przednie
2 Głośniki przednie
2 Głośniki dźwięku
przestrzennego
2 Stojaki (z kablem)
4 Stojaki (z kablem)
4 Podstawy
2 Podstawy 8 Wkrętów
16 Wkrętów [PT580]
[PT880]
[PT580]
[PT880]
[PT580]
[PT880]
[PT580]
[PT880]
1
2
2
1
Wsunąć w
wyżłobienie.
Mocno dokręcić.
Umieścić kabel
między występami.
Pozostawić około 120 mm.
Wcisnąć w wyżłobienie.
Mocno dokręcić.
Włóż kabel do końca.
i: Biały
j: Niebieski
przewód
Wciśnij!
Pozostawić
około 120 mm.
Kabel można wyciągnąć i używać
go prosto ze stojaka. Aby ponownie
przymocować kabel, należy przejść
na stronę 21.
Wsunąć w
wyżłobienie.
Wcisnąć w wyżłobienie.
Mocno dokręcić.
Włóż kabel do końca.
i: Biały
j: Niebieski przewód
Wciśnij!
Przeciągnij kabel głośnikowy
przez podstawę.
Przymocować głośnik.
Ochrona głośników przed upadkiem
Sznurek (nie jest częścią zestawu)
Przeciągnąć od ściany do głośnika i mocno związać.
Głośniki (tylne)
Wkręt z oczkiem
(nie jest częścią
zestawu)
Ok. 150 mm
Ściana
