- 103 -

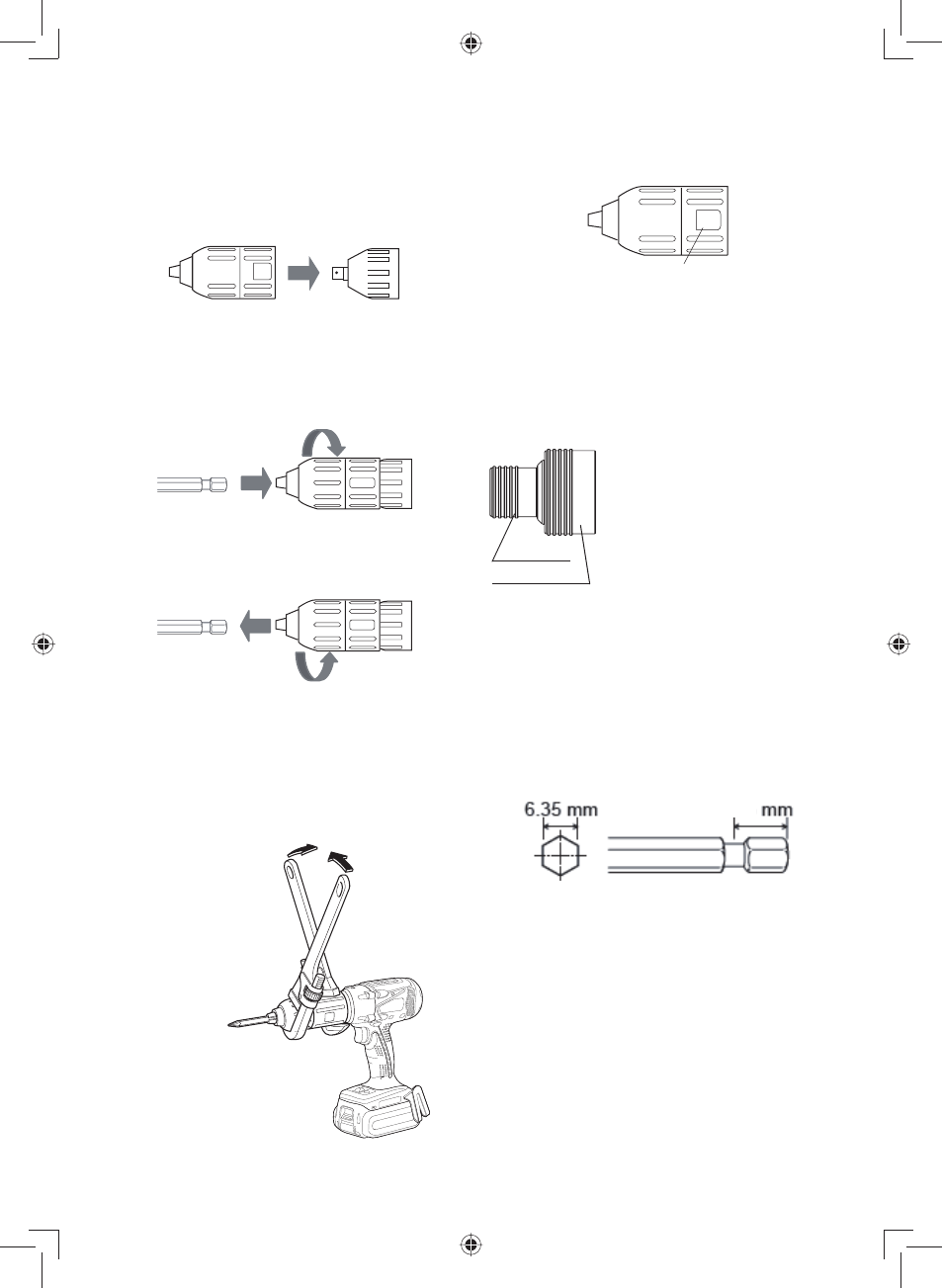

1. Montering av nyckelfri chuck
Montera chucken genom att skjuta
den med spärrhålet på chuckens bak-
sida över det fyrkantiga drevet på bor-
rmaskinen.
Kontrollera att chucken anslutits
ordentligt till borrmaskinen.
2. Fastsättning av borrspets
Skjut in borrspetsen och vrid låsringen
medurs (sett framifrån), samtidigt som
hylsan hålls fast,tills klorna låst fast
borrspetsen ordentligt.
①
②
3. Losstagning av borrspets
Vrid låsringen moturs (sett framifrån).
Ta därefter loss borrspetsen.
①
②
VARNING: Om borrspetsen sitter för
hårt för att kunna tas loss för
hand, så håll fast de både
låsringarna med rörtänger
och dra runt rörtängerna i
motsatta riktningar.
4. Demontering av nyckelfri chuck
Demontera chucken genom att trycka
på frigöringsknappen, så att chucken
frigörs från det fyrkantiga drevet.
TRYCK
VARNING: Borrspetsar har vassa blad.
Se till att ta loss borrspetsen
innan den nyckelfria chucken
demonteras.
Användning av snabbchuck
(EY9HX110E)
Denna snabbchuck är utfor-
mad för att användas med
Panasonic fyrkants mutter-
dragare.
Övre låskrage :
för isättning eller
urtagning av
borrspets
Nedre låskrage :
för montering eller
demontering av snab-
bchuck
Använd borrspetsar med 6,35 mm
sexkantigt fäste.
För att garantera säker fastsättning av
borrspets får endast borrspetsar med
sexkantigt fäste och 9,25mm fästdel
användas.
9.25
VARNING: Se till att arbetsmiljön är
säker. När borren dras ut
ur arbetsmaterialet kan det
hända att snabbchucken
frigörs, om den utsätts för
en dragkraft på minst 50 kg.
Frigöringen sker då plöts-
ligt. Iakttag försiktighet och
undvik för stor dragkraft, när
borren dras ut ur arbetsma-
terialet.
Nedre låskrage
Övre låskrage
