55
裝配程序
（續）

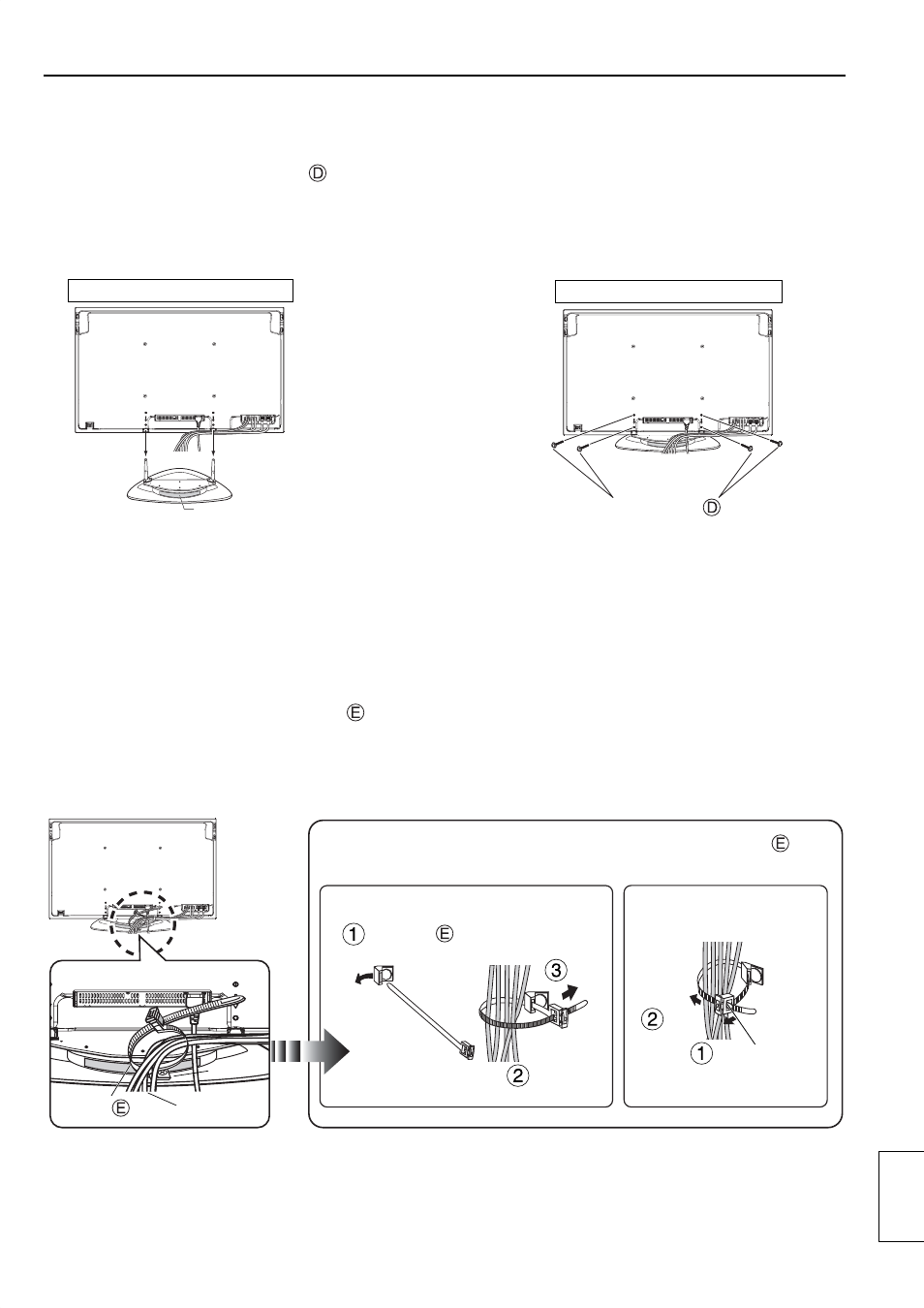

2. 安裝電漿顯示器
放上裝配好的底座，使其後部（貼有型號銘牌的一側）面向您自己，對齊電漿顯示器和立柱，將立柱插電漿顯示器
中，然後插入並堅固裝置安裝螺絲
（4 個螺絲） 。
（鎖緊扭力：1.5 至 1.8 N∙ m）
3. 連接附加設備和纜線線
● 接線的詳細信息，請參閱電漿顯示器的用戶手冊。
● 連接附加設備所需的連線，將一個接線板 （1 個接線板）穿過基座後部的線夾，將所有電線和纜線綑紮到一起，
如圖所示。
● 請勿將纜線線與其它電線和纜線綑紮在一起。
後視圖
確保電線足夠鬆弛，以盡可能減少壓力，然後使用提供的接線板 將
纜線牢固的綑紮在一起。
綑紮纜線
將接線板 的尖端穿過線夾
拉
將所有纜
線整潔的
綑紮到一
起
解開纜線束
拉
拉動接線板的
鎖緊部分
接線板 纜線
箝
裝置安裝螺絲 型號名牌
使貼有型號名牌的一側面向您，將立柱盡可能
深地插入電漿顯示器。
電漿顯示器後部 電漿顯示器後部
中文
