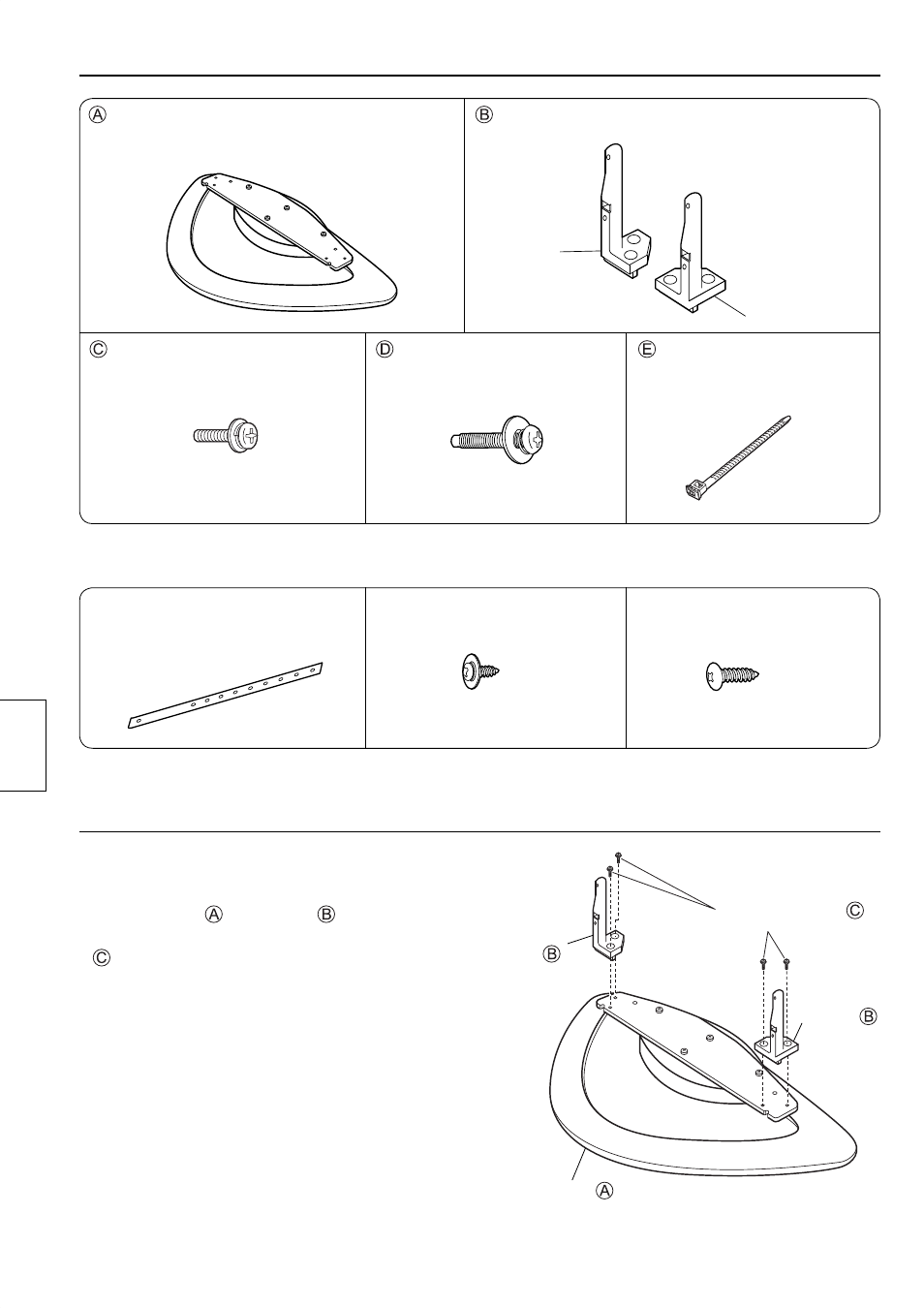

Beståndsdelar
Kontrollera att alla delar finns med och att deras antal stämmer.
Sockel (1)
Klämma (1)
Pelare (En för varje sida, L(vänster) och R(höger))
Fästskruv för enhet (4) Fästskruv för pelare (4)
M5X14 M5X30
Delar för tippskydd
Monteringsprocedur
1. Montera bottenplattan
● Tillse att Du inte repar bottenplattans yta.
Passa in sockel med pelarna på vänster
och höger sida, och fäst pelarna med skruvarna
(4 skruvar) som visas på bilden.
(Åtdragningsmoment: 1,5 till 1,8 N•m)
① Tippskyddsband (2) ② Skruv (2) ③ Träskruv (2)
R
L
Fästskruv för pelare
Pelare L
Pelare R
Sockel
Svenska
[ De bilder som visas i den här bruksanvisningen är bara avsedda för illustrativa syften.]
