46

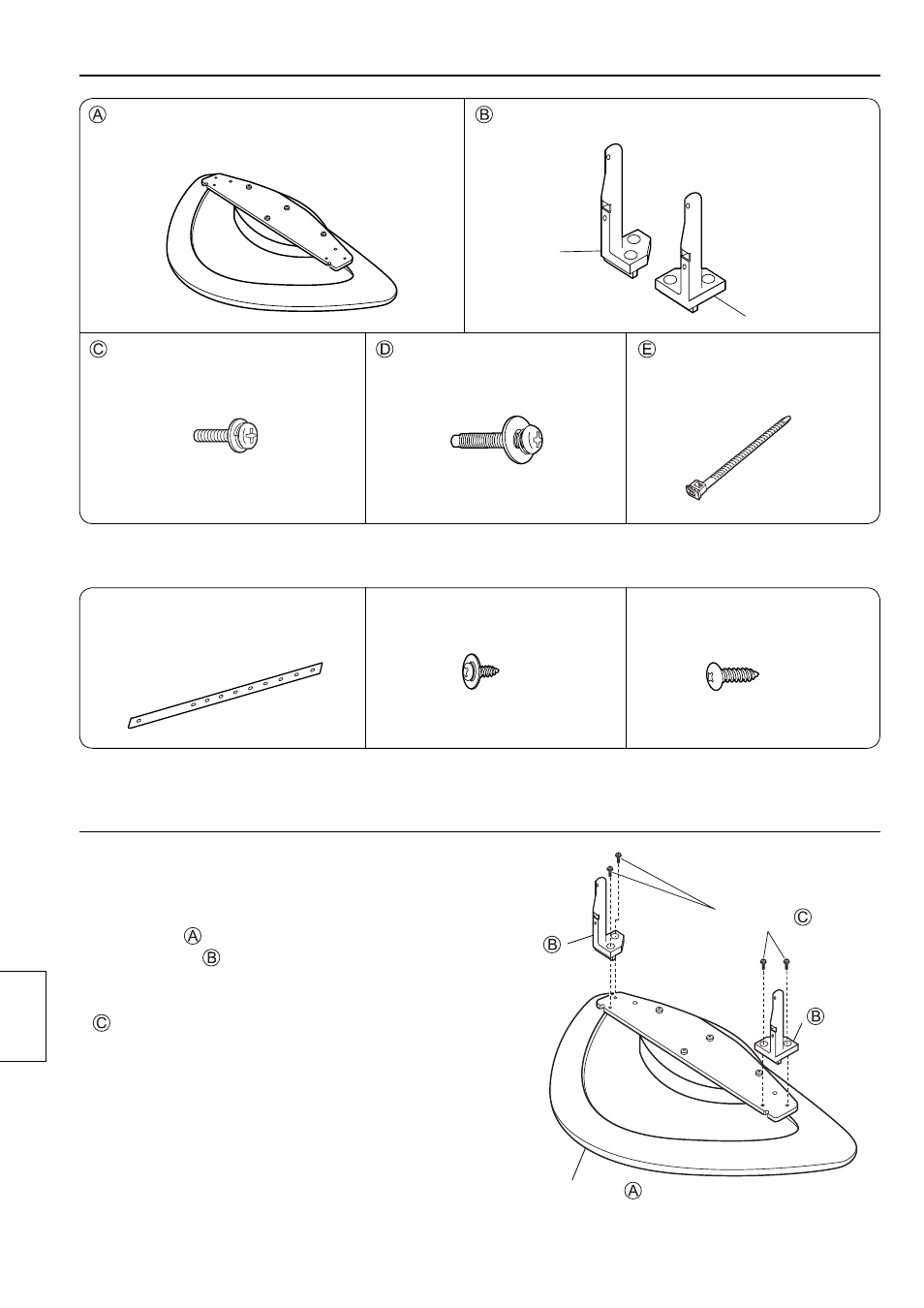

Компоненттер
Барлық бөліктердің бар екенін жəне қажетті көлемде екеніне көз жеткізіңіз.
Тірек негізі (1)
Бекіткіш (1)
Тірек бағаны (Əрбір жағына біреуден, L (сол)
жəне R (оң))
Құрылғыны орнату
бұрандасы (4)
Тірек бағанын орнату
бұрандасы (4)
M5X14 M5X30
Төңкеруден сақтау бөлшектері
Жинақтау процедурасы
1. Тіректі жинақтау
● Тірек негізі бетінің сызылмауына көз
жеткізіңіз.
Тірек негізін оң жəне сол жағынан тірек
бағандарымен туралаңыз жəне тірек
бағандарын схемада көрсетілгендей бекіту
үшін тірек бағандарын орнату бұрандаларын
(4 бұранда) пайдаланыңыз.
(Бекіту бағыты: 1.5 -1.8 Н•м)
① Төңкеруден сақтау белдігі (2) ② Бұранда (2) ③ Бұрандалы шеге (2)
R
L
Тірек бағанын орнату
бұрандасы
Тірек бағаны L
Тірек бағаны
R
Тірек негізі
Ка
зах
ский
[ Осы нұсқаулықтағы суреттер тек мысал ретінде көрсетілген.]
