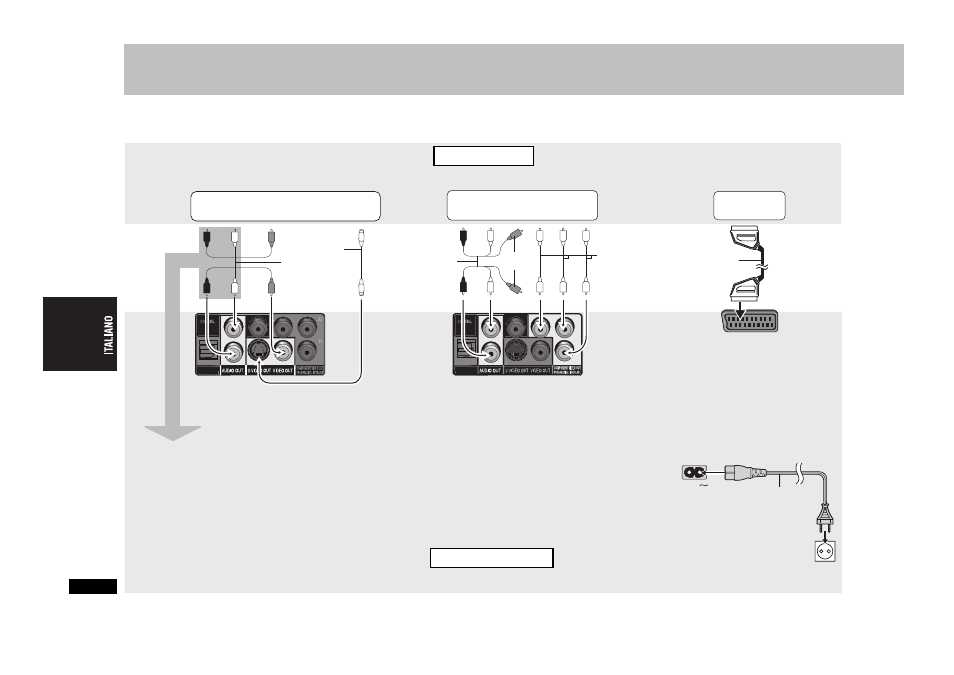

PASSO 1 Collegamento al televisore
≥ Non posizionare l’unità su amplificatori o apparecchi che potrebbero riscaldarsi. Il calore può danneggiare l’unità.
≥ Non effettuare il collegamento tramite videoregistratore a cassette. Le immagini potrebbero non essere visualizzate correttamente a causa della protezione anticopia.
≥ Prima di effettuare il collegamento, spegnere tutti gli apparecchi e leggere le relative istruzioni per l’uso.
≥ Collegare i terminali dello stesso colore.
Please connect directly to TV. R
L
P R
P B
R
L Y
P R
P B Y
DIGITAL AUDIO OUT
(PCM/BITSTREAM)
DIGITAL AUDIO OUT
(PCM/BITSTREAM) ( )
Please connect directly to TV. y OPTICAL OPTICAL
AV
SCART (AV) IN
AUDIO IN
R L
COMPONENT
VIDEO IN
AUDIO IN
R L
VIDEO
IN
S VIDEO
IN
Cavo audio/
video
(in dotazione)
Con VIDEO IN o S VIDEO IN
Cavo S-video §
Con SCART (AV) IN
Cavo SCART
a 21 pin
≥ In QUICK SETUP ( ➜ pagina 5),
selezionare i terminali AV “S-Video/YPbPr”
se il televisore è compatibile con il sistema
S-video oppure “RGB/No Output” se è
compatibile con il sistema RGB.
Con COMPONENT VIDEO IN
Cavi
video
§ Quando viene utilizzato questo collegamento,
è necessario connettere anche il cavo audio
(spine rossa e gialla).
Per ascoltare il suono in stereo, è possibile
collegare il cavo audio ai terminali di
ingresso audio a 2 canali di un
amplificatore analogico o di un altro
componente del sistema.
Cavo
audio/video
(in dotazione)
Non
utilizzato
Televisore
Per utilizzare il video progressivo
Collegare il dispositivo a un televisore con uscita
progressiva compatibile.
1 Selezionare i terminali “Video/YPbPr” in QUICK
SETUP ( ➜ pagina 5).
2 Impostare “Video Output Mode” su “xxxp”, quindi
seguire le istruzioni nella schermata dei menu
(
➜ pagina 14, Picture Menu).
I televisori Panasonic con terminali di input 625
(576)/50i · 50p, 525 (480)/60i . 60p sono compatibili
con il video progressivo.
∫ Collegare per ultimo il cavo di
alimentazione CA
AC IN
Cavo di alimentazione CA
(in dotazione)
Alla presa di corrente Parte posteriore
