10

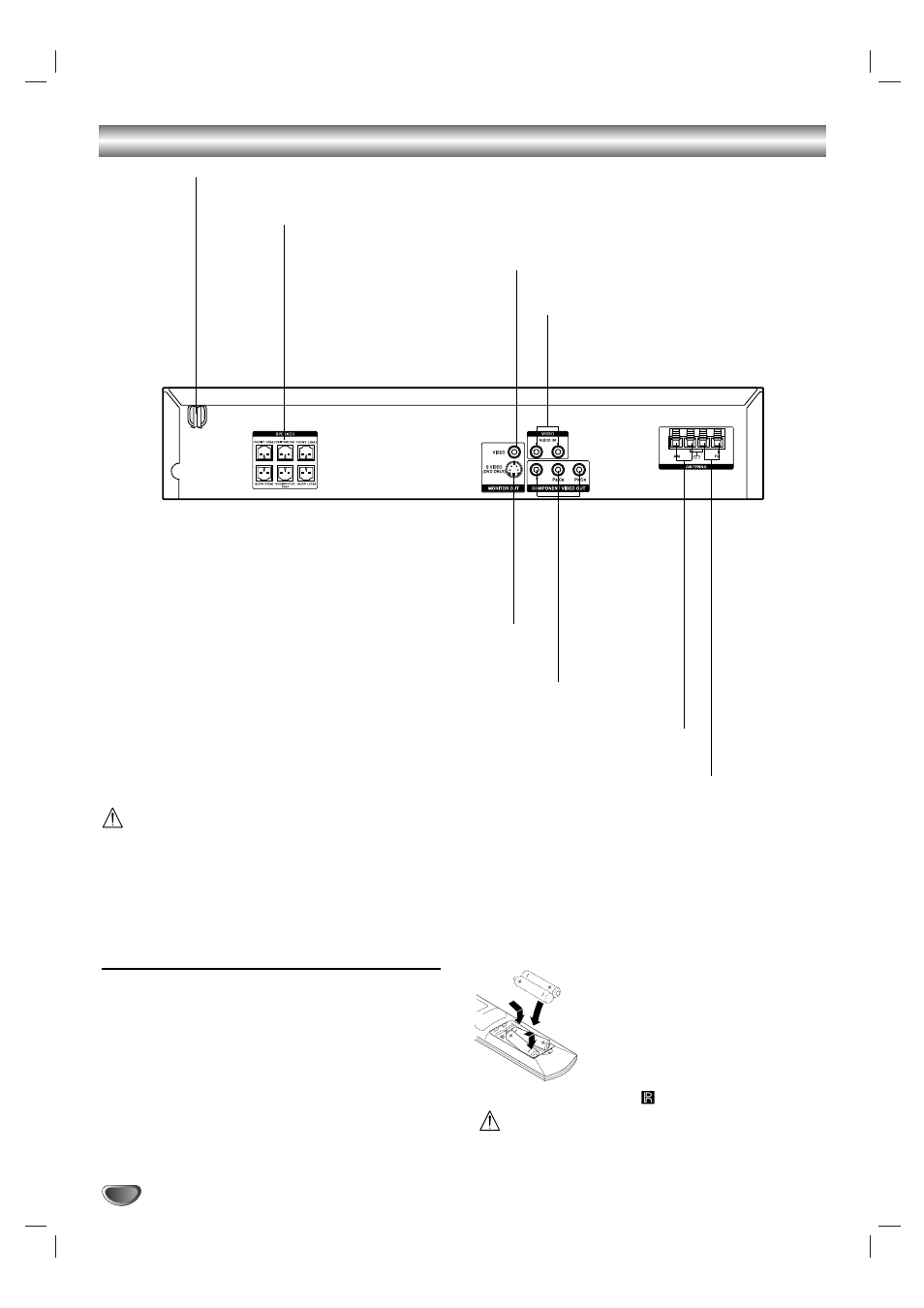

Connexions sur le panneau arrière
Ne touchez pas les broches intermédiaires des
prises du panneau arrière. Une décharge
d’électrostatique peut provoquer un dommage
permanent à l’unité.
Cordon d’alimentation
Branchez au réseau.
CONNECTEURS DES ENCEINTES
Branchez les six enceintes fournies à
ces bornes.
CONNECTEUR DE L’ANTENNE FM
Branchez l’antenne FM à cette borne.
CONNECTEURS DE L’ANTENNE CADRE AM
Branchez l’antenne cadre AM à cette borne.
Plage de fonctionnement de la télécommande
Pointez la télécommande vers le capteur et appuyez
sur les boutons.
• Distance: Environ 7m (23 pieds) à partir de la façade
du capteur infrarouge.
• Angle: Environ 30° dans toutes les directions à partir
de la partie avant du capteur.
Installation des piles de la télécommande
Détachez le couvercle du
compartiment des piles qui se trouve
dans la partie arrière de la
télécommande et insérez deux piles
R6 (AA) en respectant la polarité.
Lorsque vous utilisez la
télécommande, pointez-la vers le
capteur
de l’unité.
Ne mélangez pas de piles vieilles et neuves.
VIDEO (AUDIO IN L/R)
Branchez la sortie audio d’une source
extérieure (magnétoscope, lecteur LD, etc.)
SORTIE MONITEUR (VIDÉO)
Connectez à un téléviseur avec entrée vidéo.
MONITOR S VIDEO OUT (DVD OUT)
Raccordez à une entrée S-Video du
téléviseur.
COMPONENT VIDEO OUT (Y P B /C B P R /C R )
Raccordez à un téléviseur comportant des entrées
Y P B /C B P R /C R .
