6

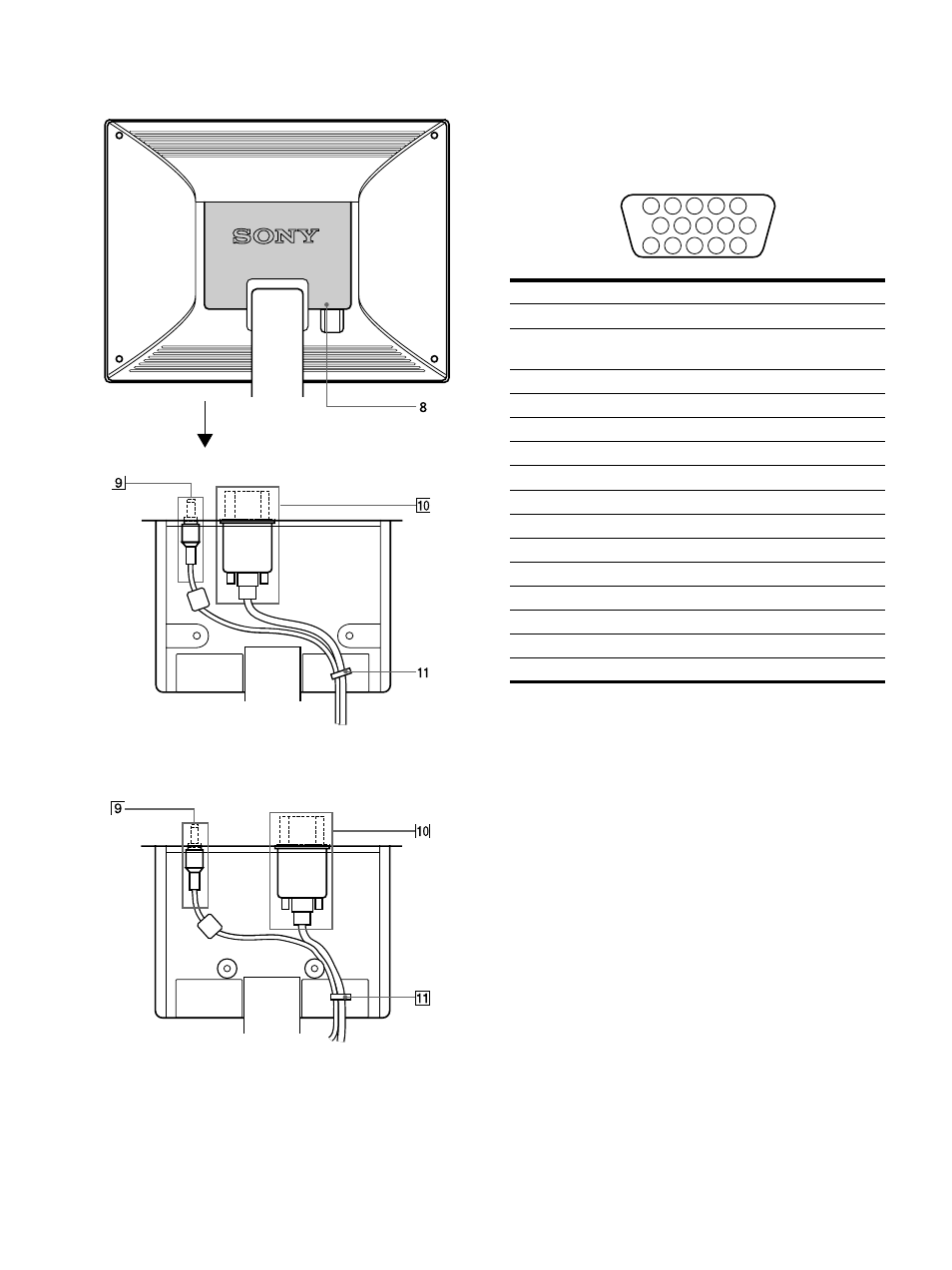

Parte posterior de la pantalla LCD
8 Cubierta posterior (página 8)
Abra esta cubierta cuando conecte y desconecte cables.
9 Conector DC IN (página 8)
Este conector proporciona alimentación de CC a la pantalla.
Conecte el adaptador de CA a este conector.
0 Honector HD15 (RVA) (página 7)
Este conector introduce las señales de vídeo RVA
(0,7 Vp-p, positivas) y las SYNC (sincronización).
* DDC (Canal de datos de visualización) es un estándar de VESA.
qa Portacables (página 8)
Esta pieza fija los cables a la unidad.
OPEN
SDM-S51
SDM-S71/S81
Abra la cubierta trasera.
Terminal nº Señal
1 Roja
2 Verde
(Sincronización en verde)
3 Azul
4 Identificación (Masa)
5 Masa DDC*
6 Masa roja
7 Masa verde
8 Masa azul
9 DDC + 5V*
10 Masa
11 Identificación (Masa)
12 Datos bidireccionales (SDA)*
13 Sincronización H.
14 Sincronización V.
15 Reloj de datos (SCL)*
5 4 3 2 1
6 7 8 9 10
11 12 13 14 15
