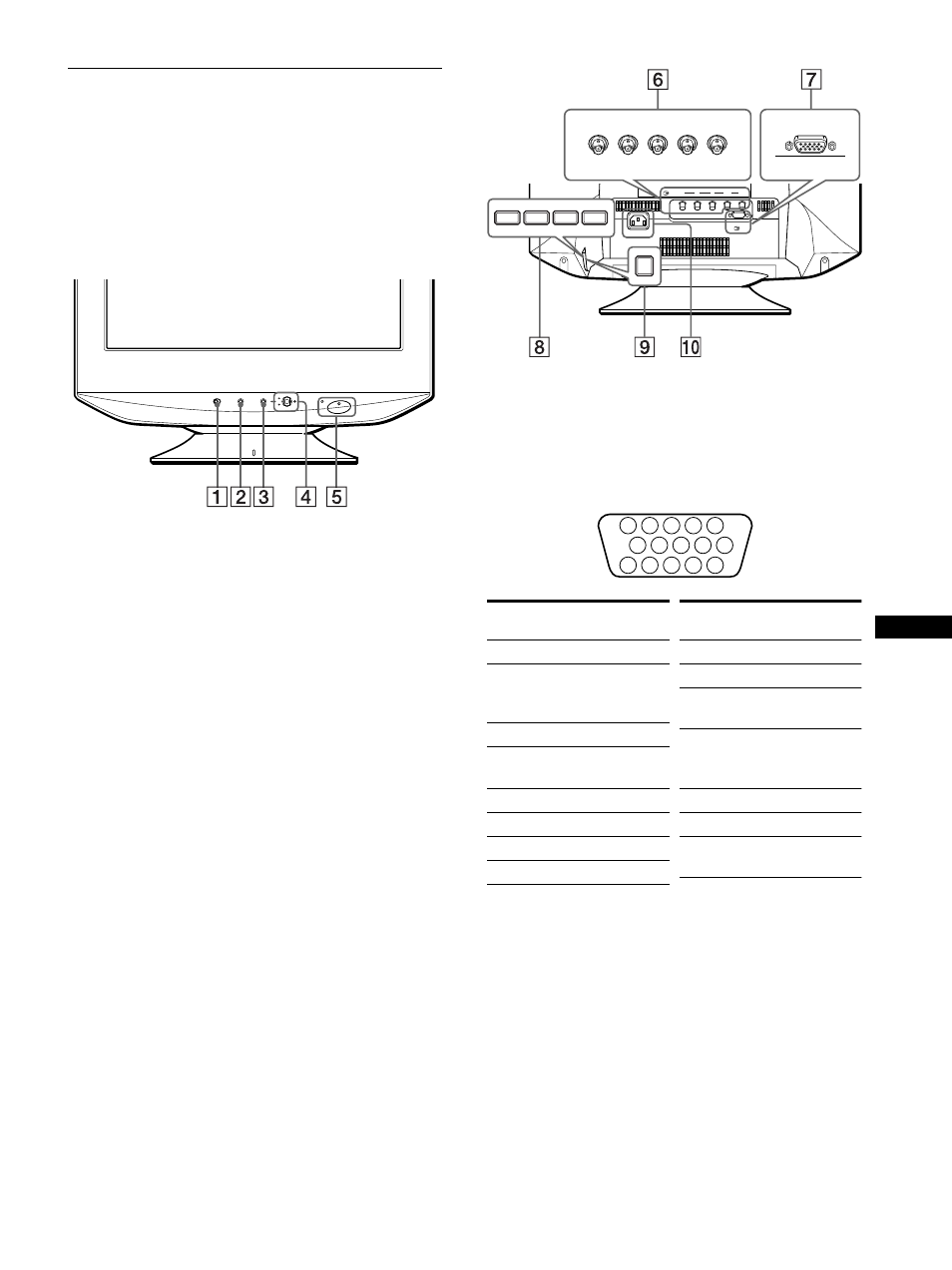

Identificación de componentes y
controles
Consulte las páginas que aparecen entre paréntesis para obtener
información detallada.
1
1
1
1
Interruptor INPUT (entrada) (página 9)
Este interruptor permite seleccionar INPUT 1 (conector 1 de
entrada de vídeo:
y1) o INPUT 2 (conector 2 de entrada de
vídeo:
y2).
2
2
2
2
Botón PICTURE EFFECT (página 11)
Este botón se utiliza para cambiar los modos de efectos de
imagen predefinidos.
3
Botón MENU (página 10)
Este botón se utiliza para mostrar o cerrar el menú.
4
4
4
4
Botón de control (OK,
M
/
m
Este botón se utiliza para realizar ajustes del monitor y
recuperar el menú CONTRASTE directamente.
5
5
5
5
Interruptor e indicador
!
(alimentación)
Este botón enciende y apaga el monitor. El indicador de
alimentación se ilumina en verde cuando el monitor está
encendido, y en naranja cuando se encuentra en el modo de
ahorro de energía.
6
6
6
6
Conector 2 de entrada de vídeo (BNC) (página 6)
Este conector introduce las señales de vídeo RVA
(0,700 Vp-p, positivas) y las de sincronización.
7
7
7
7
Conector 1 de entrada de vídeo (HD15) (página 6)
Este conector introduce las señales de vídeo RVA
(0,700 Vp-p, positivas) y de sincronización.
* DDC (Canal de datos de visualización) es un estándar de VESA.
8
Conectores de flujo de entrada USB (bus serie
universal) (página 8)
Utilice estos conectores para conectar dispositivos periféricos
USB al monitor.
9
9
9
9
Conector de flujo de salida USB (bus serie
universal) (página 8)
Utilice este conector para conectar el monitor a un ordenador
compatible con USB.
q;
q;
q;
q;
Conector AC IN (página 7)
Este conector proporciona alimentación de CA al monitor.
INPUT
PICTURE EFFECT
MENU
OK
1
2
Parte frontal
AC IN
2
R
G
B
HD
VD
1
lado trasero
lado delantero
lado delantero
lado trasero
Parte posterior
5 4
3 2 1
6
7
8
9
10
11
12
13
14
15
Terminal
nº
Señal
1
Rojo
2
Verde
(Sincronización
en verde)
3
Azul
4
Identificación
(Masa)
5
Masa DDC*
6
Masa roja
7
Masa verde
8
Masa azul
Terminal
nº
Señal
9
DDC + 5V*
10
Masa
11
Identificación
(Masa)
12
Datos
bidireccionales
(SDA)*
13
Sincronización H.
14
Sincronización V.
15
Reloj de datos
(SCL)*
