Identification des pièces et des
commandes
Pour obtenir des informations plus détaillées, reportez-vous aux
pages dont le numéro est indiqué entre parenthèses.
1
1
1
1
Commutateur INPUT (entrée) (page 9)
Ce commutateur permet de sélectionner l’entrée INPUT 1
(connecteur d’entrée vidéo 1 :
y1) ou l’entrée INPUT 2
(connecteur d’entrée vidéo 2 :
y2).
2
2
2
2
Touche PICTURE EFFECT (page 11)
Cette touche sert à modifier les modes d’effets préréglés de
l’image.
3
Touche MENU (page 10)
Cette touche sert à afficher ou refermer le menu.
4
4
4
4
Touche de commande (OK,
M
/
m
Cette touche sert à apporter des ajustements à la configuration
du moniteur et à afficher directement le menu CONTRASTE.
5
5
5
5
Commutateur et indicateur
!
(alimentation)
Cette touche permet d’allumer et d’éteindre le téléviseur.
L’indicateur d’alimentation s’allume en vert lorsque le
moniteur est sous tension et en orange lorsque le moniteur est
en mode d’économie d’énergie.
6
6
6
6
Connecteur d’entrée vidéo 2 (BNC) (page 6)
Ce connecteur assure l’entrée des signaux vidéo RVB
(0,700 Vp-p, positifs) et des signaux de synchronisation.
7
7
7
7
Connecteur d’entrée vidéo 1 (HD15) (page 6)
Ce connecteur assure l’entrée des signaux vidéo RVB
(0,700 Vp-p, positifs) et des signaux de synchronisation.
* DDC (Display Data Channel) est une norme de VESA.
8
8
8
8
Connecteurs de réception USB (bus série universel)
(page 8)
Utilisez ces connecteurs pour relier des périphériques USB au
moniteur.
9
9
9
9
Connecteurs d’envoi USB (bus série universel)
(page 8)
Utilisez ce connecteur pour relier le moniteur à un ordinateur
compatible USB.
q;
q;
q;
q;
Connecteur AC IN (page 7)
Ce connecteur fournit une alimentation CA au moniteur.

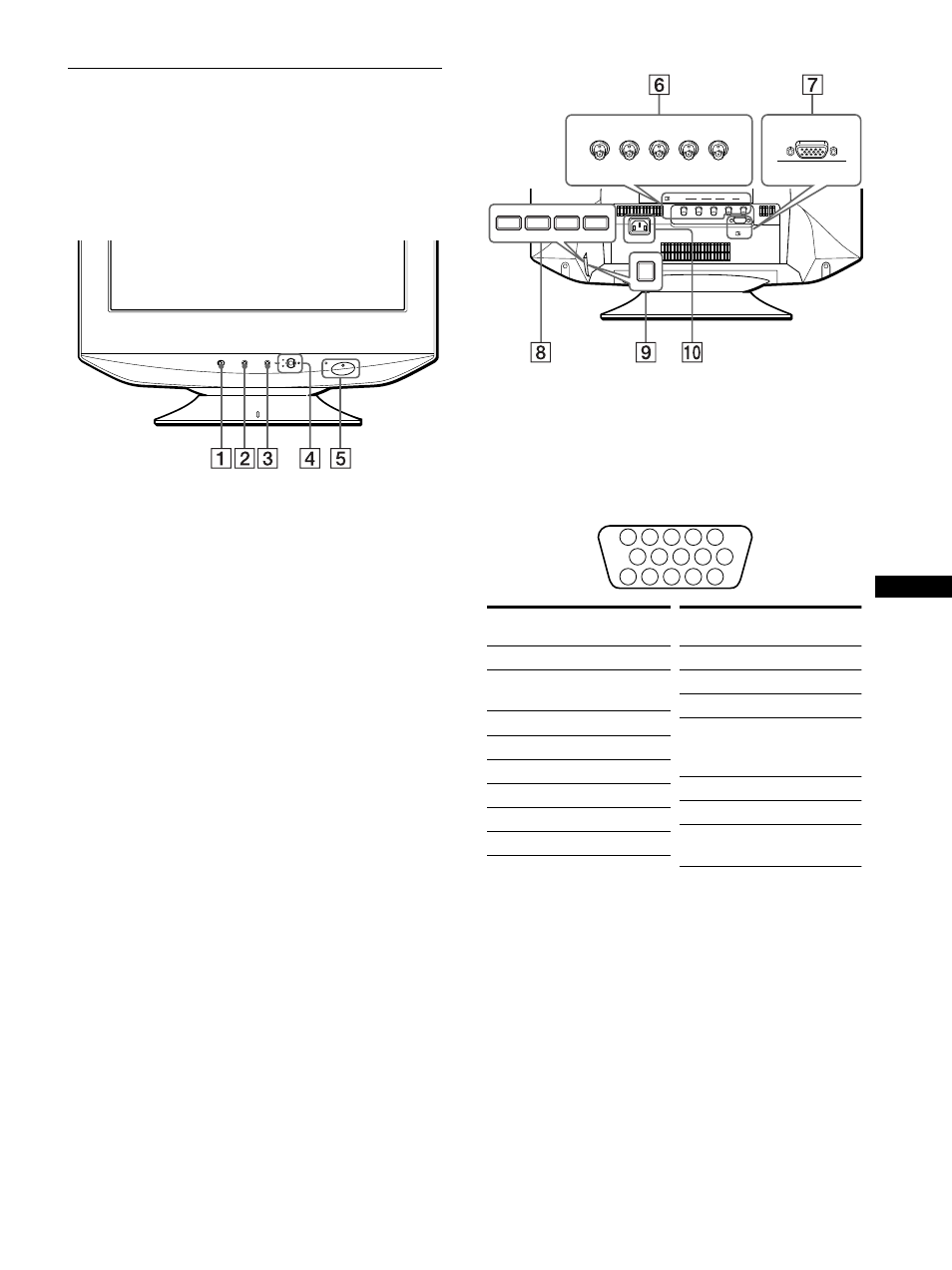

Avant
INPUT
PICTURE EFFECT
MENU
OK
1
2
AC IN
2
R
G
B
HD
VD
1
Arrière
côté arrière
côté avant
côté avant
côté arrière
5 4
3 2 1
6
7
8
9
10
11
12
13
14
15
N° de
broche
Signal
1
Rouge
2
Vert (Sync sur
Vert)
3
Bleu
4
ID (Masse)
5
DDC (Masse)*
6
Masse Rouge
7
Masse Vert
8
Masse Bleu
N° de
broche
Signal
9
DDC + 5V*
10
Masse
11
ID (Masse)
12
Données bi-
directionnelles
(SDA)*
13
Sync H
14
Sync V
15
Horloge de
données (SCL)*
