接続

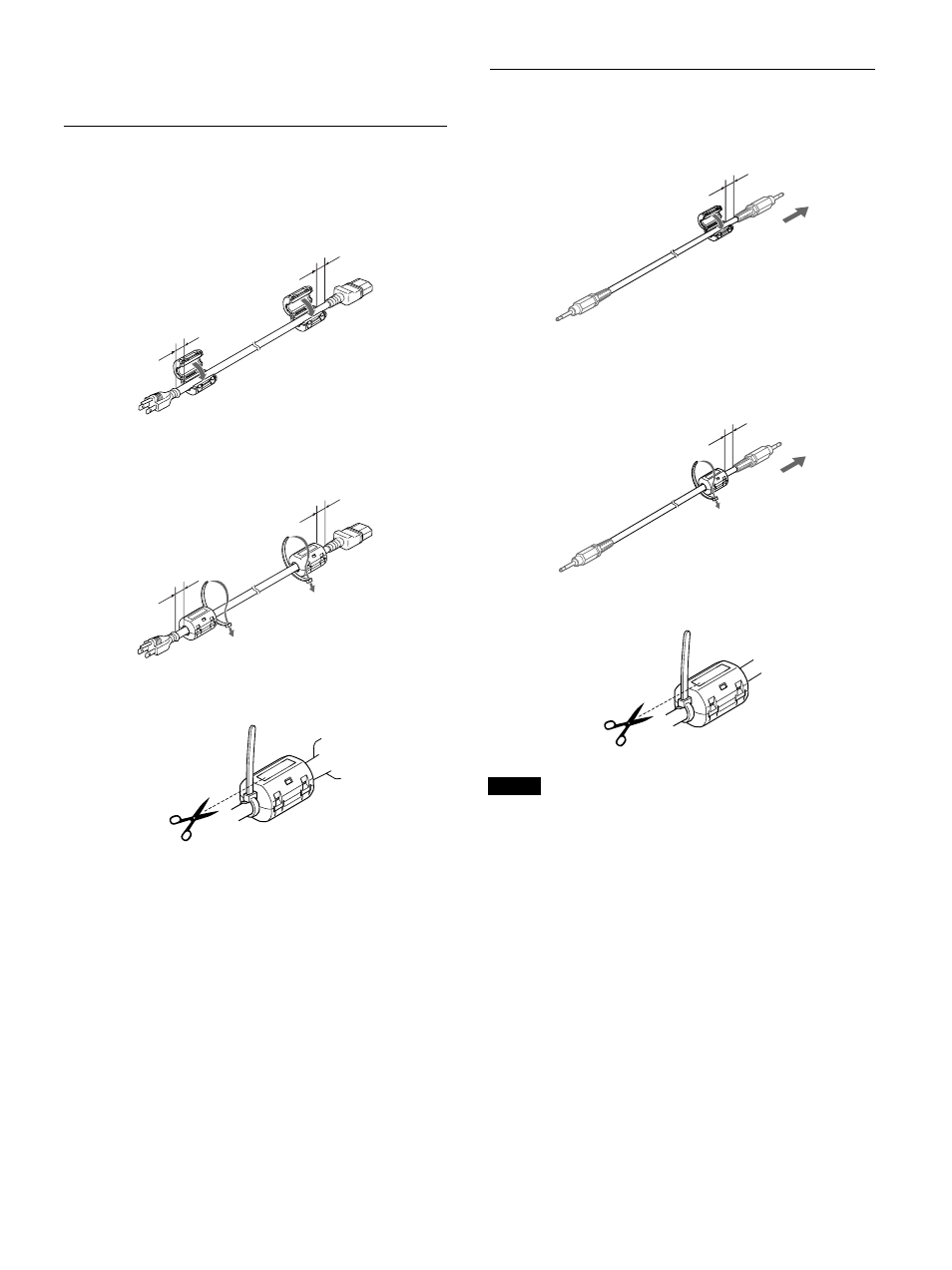

ケーブルに取り付ける場合
1
ケーブルの本体側にフェライ トコアを取り付け、カチッと音が
するまでしっかりとしめる。
2
フェライ トコアがずれないようにストッパーを巻き付ける。
3
ストッパーをしっかり締め、余分な部分を切り取る。
フェライトコアの取り付け
電源コードに取り付ける場合
1
電源コードの両端にフェライ トコアを取り付け、 カチッと音がす
るまでしっかりとしめる。
2
フェライ トコアがずれないようにストッパーを巻き付ける。
3
ストッパーをしっかり締め、余分な部分を切り取る。
ご注意
･ RGB/YUVで接続する際は、指定のケーブルをご使用ください。
SMF-400 (D-Sub 15P - 5 BNC)
SMF-410 (D-Sub 15P - D-Sub 15P)
下記の端子にケーブルを接続する場合は、付属のフェライ トコア
を取り付けてご使用ください。
AUDIO (INPUT1)
AUDIO (INPUT2)
･ 本機は、接続ケーブルにフェライトコアを取り付けないと、EMCの
基準をみたしませんので、ご注意ください。
10mm 以内
10mm 以内
10mm 以内
10mm 以内
10mm 以内
10mm 以内
