Lorsque vous raccordez un lecteur (graveur) DVD, un tuner satellite, un magnétoscope, etc. qui ne
dispose d’aucune prise HDMI, vous pouvez choisir la combinaison de raccordement du système. Ce
caisson de graves est équipé d’une fonction de conversion des signaux vidéo. Pour plus d’informations,
reportez-vous à la section « Fonction de conversion des signaux vidéo » (page 30).
Raccordement d’un téléviseur
L’image provenant d’un composant visuel raccordé à ce caisson de graves peut s’afficher sur un
téléviseur, un projecteur, etc.
• Raccordez les composant d’affichage d’images, tels qu’un téléviseur ou un projecteur, aux prises MONITOR OUT
du caisson de graves.
• Veillez à activer le caisson de graves lorsque la vidéo et le son d’un composant de lecture sont reproduits sur un
téléviseur par le biais du caisson de graves. Si le caisson de graves n’est pas sous tension, ni le signal vidéo, ni le
signal audio ne sont transmis.
Etape 3b : Raccordement des composants dépourvus de
prises HDMI
Remarques
IR REMOTE
VIDEO
DMPORT
SPEAKER ONLY FOR SS-IS15
ECM-AC2 IR-R100
ANTENNA
HDMI
IR IN IR OUT1 IR OUT2
FM AM
75
COAXIAL
DC 5V
0.7A MAX
FRONT R FRONT L SUR R SUR L CENTER
BD IN DVD IN SAT IN
SAT IN
ASSIGNABLE
COAXIAL
AUDIO IN
ASSIGNABLE
VIDEO IN
L
R
TV OUT
EZW-T100 DIGITAL
TV IN DVD IN SAT IN
OPTICAL
COMPONENT VIDEO
DVD IN SAT IN MONITOR
OUT
Y
P B /
C B
P R /
C R
INPUT
Téléviseur, projecteur, etc.
A

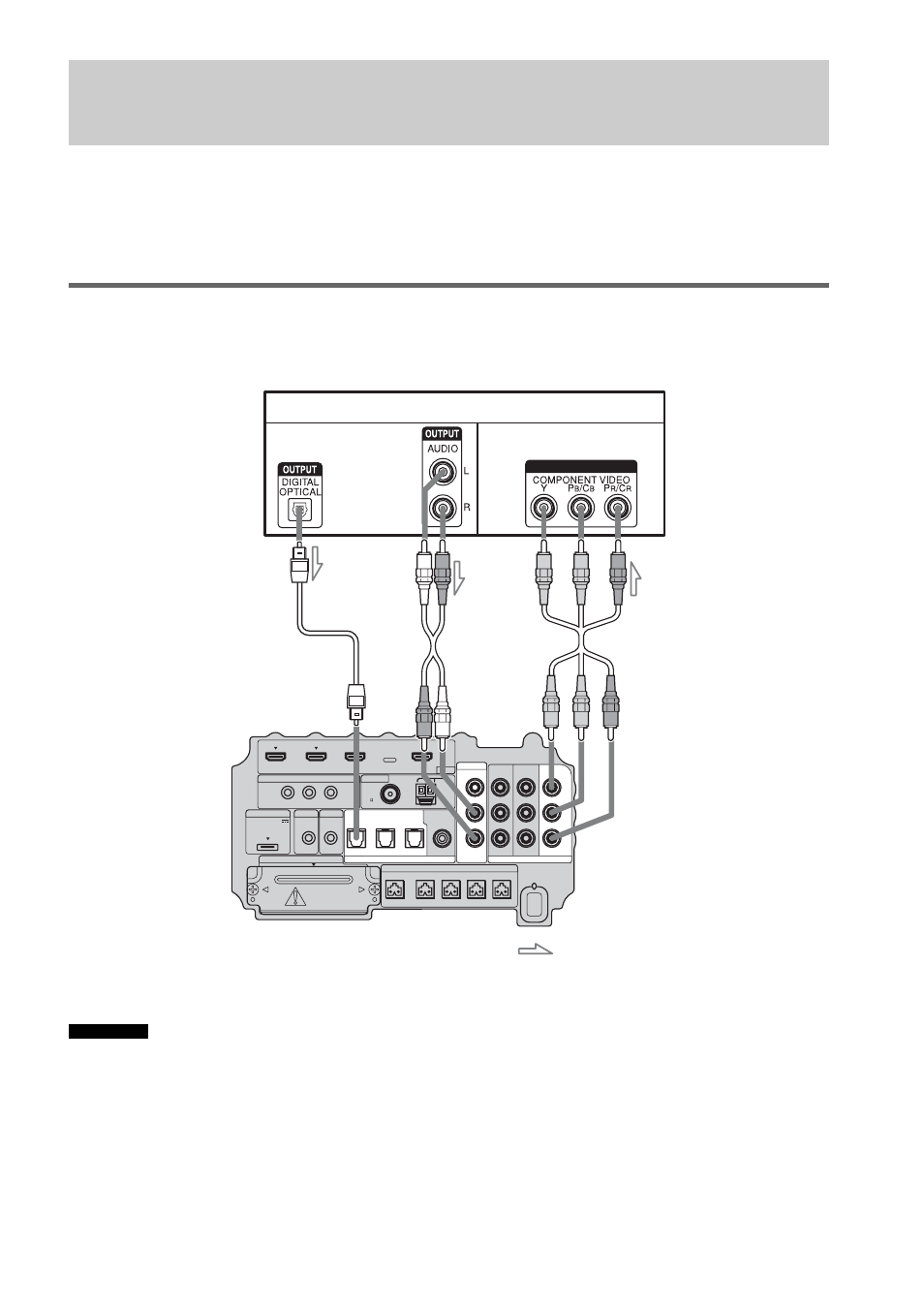

A Câble optique (fourni)
B Cordon audio (non fourni)
C Cordon vidéo composant (non fourni)
Signal vidéo
: Sens du signal
B
Signal audio
Dessous du caisson
de graves
C
ou
