Etape 3a : raccordement des composants, Dotés de prises hdmi – Sony HT-IS100 User Manual
Page 16
16
FR
Sony recommande de connecter les composants au système à l’aide d’un câble HDMI.
HDMI permet de bénéficier aisément d’un son et d’images de haute qualité.
Cependant, il est nécessaire de raccorder la sortie audio du téléviseur à l’entrée audio du système
à l’aide d’un câble optique afin que le système reproduise le son du téléviseur.
Pour plus de détails sur la fonction Commande pour HDMI, reportez-vous à la section
« Fonctionnalités « BRAVIA » Sync » (page 43).

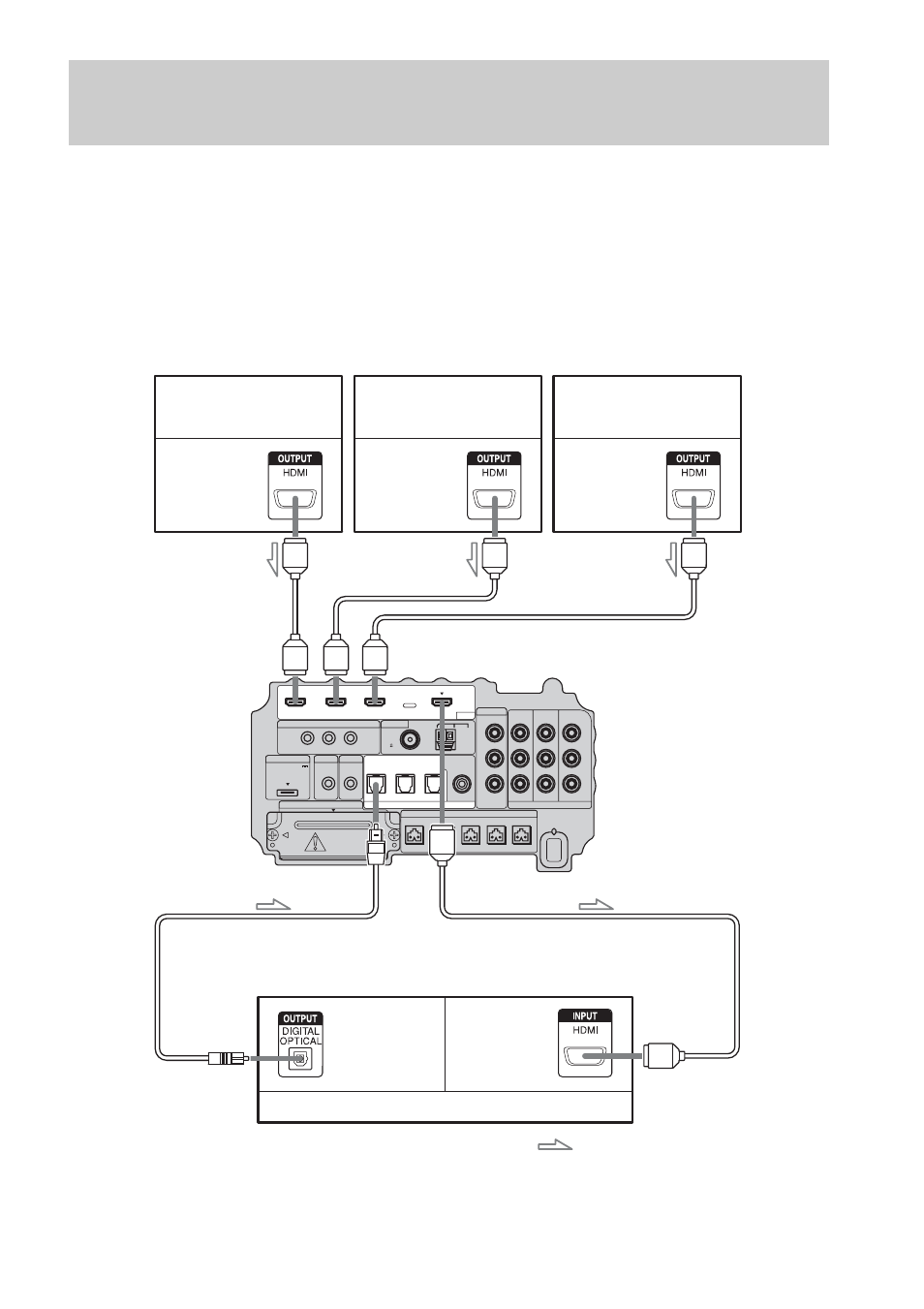

Etape 3a : Raccordement des composants dotés de prises
HDMI
IR REMOTE
VIDEO
DMPORT
SPEAKER
ONLY FOR SS-IS15
ECM-AC2
IR-R100
ANTENNA
HDMI
IR IN
IR OUT1 IR OUT2
FM
AM
75
COAXIAL
DC 5V
0.7A MAX
FRONT R
FRONT L
SUR R
SUR L
CENTER
BD IN
DVD IN
SAT IN
SAT IN
ASSIGNABLE
COAXIAL
AUDIO IN
ASSIGNABLE
VIDEO IN
L
R
TV OUT
EZW-T100
DIGITAL
TV IN
DVD IN
SAT IN
OPTICAL
COMPONENT VIDEO
DVD IN
SAT IN
MONITOR
OUT
Y
P
B
/
C
B
P
R
/
C
R
Téléviseur, projecteur, etc.
A
Câble HDMI (non fourni)
B
Câble optique (fourni)
Signal
audio/vidéo
Lecteur (graveur) Blu-ray Disc,
« PlayStation 3 »
Signal audio/
vidéo
Tuner satellite
Signal audio/
vidéo
B
A
Signal audio/
vidéo
Lecteur (graveur) DVD
Signal audio
: Sens du signal
A
A
A
Dessous du caisson
de graves
